Во взрывоопасных зонах станций и нефтебаз (например, в машинных залах нефтенасосов и газокомпрессоров) применяют электропроводку в стальных водогазопроводных трубах, которые прокладывают открыто, по стенам и потолкам помещения, и скрыто в подливке пола и в фундаментах машин. Трубы должны быть не тонкостенные, без вмятин, заусениц и трещин. Их жестко закрепляют по всей трассе, а также в местах ввода в электрические машины, аппараты и светильники так, чтобы трубы не смещались вдоль или поперек несущих конструкций. Открыто прокладываемые трубы крепят к несущим конструкциям скобами или накладками. Соединение труб между собой и присоединение их к электрооборудованию во всех случаях выполняют на резьбе. Во избежание прожога труб применение сварки для этой цели запрещено.

Отверстия, через которые трубы проходят из взрывоопасных помещений в соседние или наружу, плотно заделывают несгораемыми материалами (глиной, пластичным цементом) так, чтобы проникновение паров и газов в соседние помещения через щели было невозможно.
Протягивание проводов в трубах на длинных участках, а также их соединение между собой и ответвления от них выполняют во взрывонепроницаемых чугунных коробках: проходных КПП (рис. 46, а) или ответвительных ККО (рис. 46, б). Соединения и ответвления проводов в коробках выполняют пайкой или сваркой.
Для ограничения зоны действия возникшего в трубе воспламенения при коротких замыканиях случайно попавших туда взрывоопасных газов и предотвращения передачи пламени во внешнюю взрывоопасную среду трубы делят на отдельные участки разделительными уплотнениями. Для установки разделительных уплотнений применяют коробки КПР (рис. 46, в) и коробки с локальным объемом КПЛ (рис. 46,г), которые после протягивания в трубах проводов заполняют пластичным уплотнительным составом УС-65, МБМ-1 или МБМ-2. Разделительные уплотнения на трубах устанавливают в местах выхода труб из взрывоопасных помещений в другие помещения — взрывоопасные и невзрывоопасные, а также в местах ввода стальных труб электропроводки в электрические машины, аппараты и светильники, если в конструкциях последних не предусмотрены уплотнения.
Трубопроводы, проложенные во взрывоопасных зонах, полностью смонтированные, закрепленные на опорных конструкциях, с проложенными в них проводами, но с незаполненными уплотнительным составом коробками КПР, испытывают на плотность соединений сжатым воздухом: в помещениях класса В-I давлением 250 кПа (2,5 кгс/см2), в помещениях класса Β-Ia давлением 50 кПа (0,5 кгс/см2). Если в течение 3—5 мин после отключения сжатого воздуха от сети давление в трубопроводе упадет не более чем на 50%, то монтаж трубопровода можно считать удовлетворительным, и в коробки ФПЗ закладывают уплотнительную пасту. При установке на трубах коробок с локальным объемом испытывают не трубопровод, а само разделительное уплотнение в коробке давлением 250 кПа (2,5 кгс/см2) в течение 3 мин, при этом допускается падение давления до 200 кПа (2 кгс/см2).
Во взрывоопасных зонах классов В-Iб и В-Iг испытание электротехнических трубопроводов не проводят.

Взрывозащищенные коробки для электропроводок

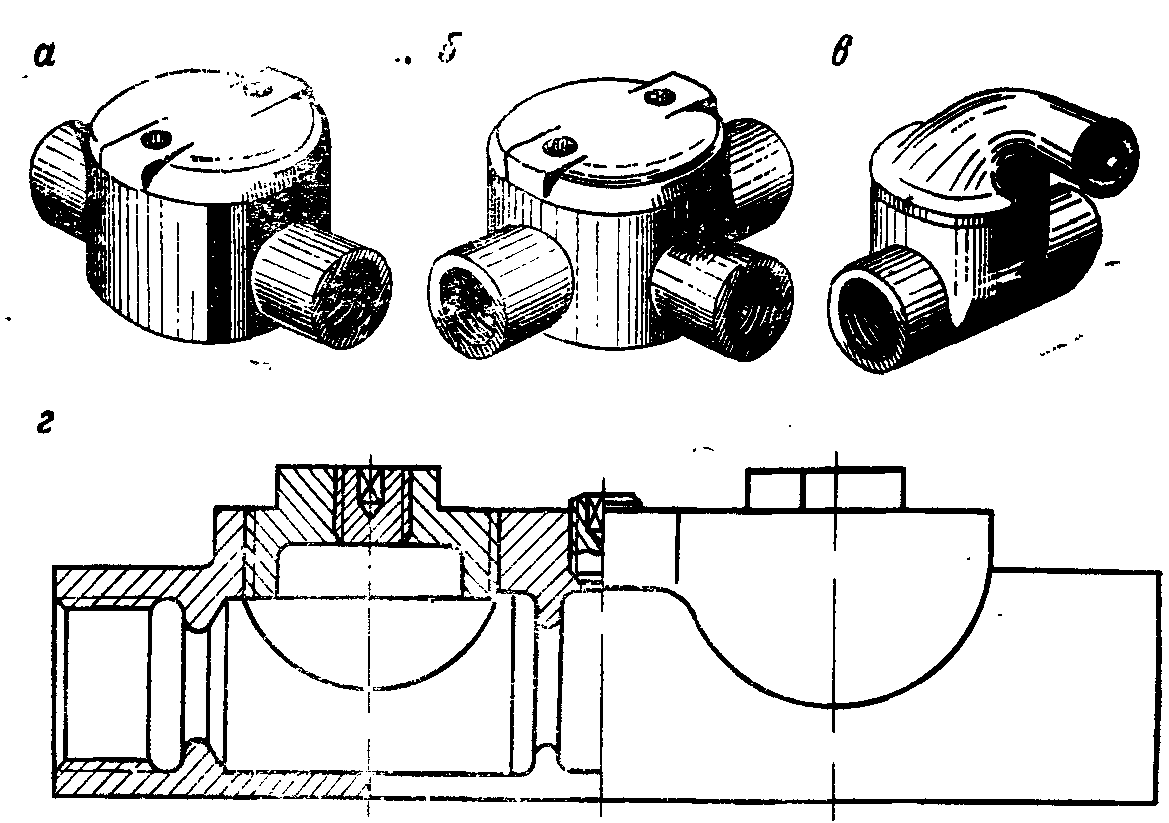

Рис. 46. Взрывозащищенные коробки для электропроводок

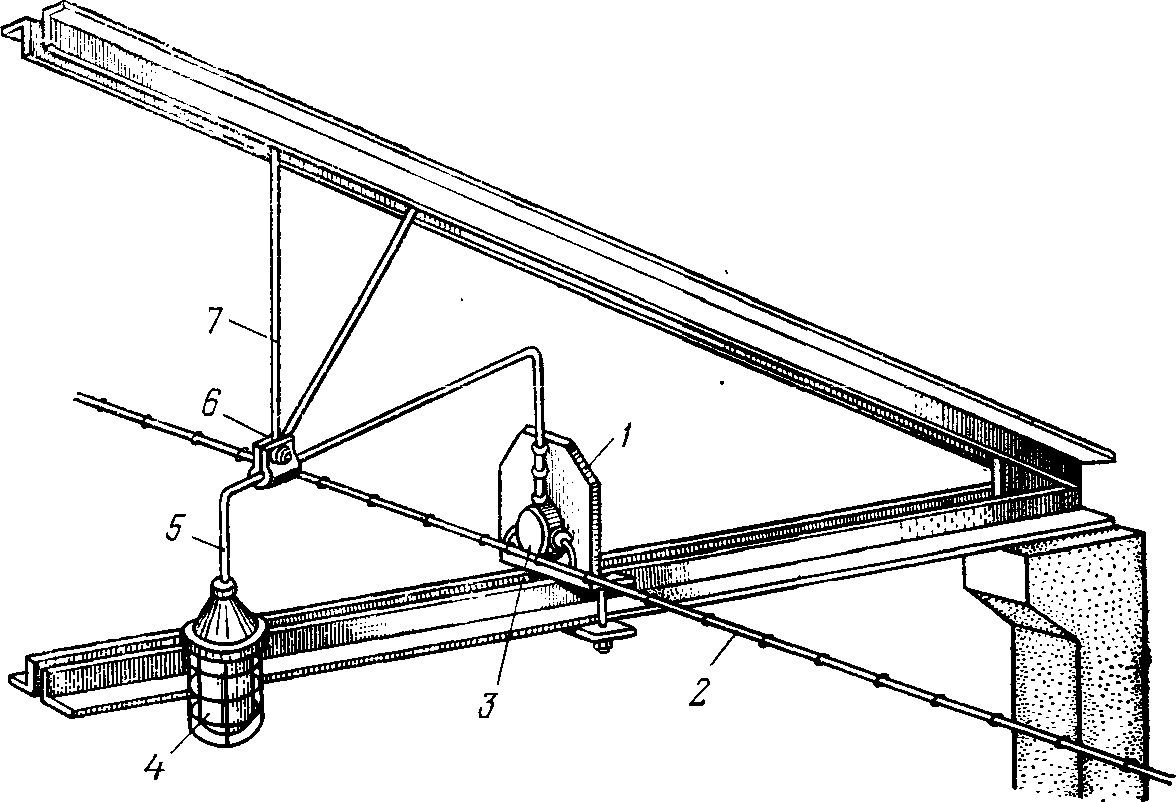

Рис. 47. Тросовая проводка во взрывоопасном помещении:
1 — металлическое основание для крепления ответвительной коробки с проводом к нижнему поясу фермы; 2 — несущий трос с проводом; 3 — взрывозащищенная ответвительная коробка; 4 — взрывозащищенный светильник; 5 — стальная труба электропроводки; 6 — узел жесткого крепления трубы электропроводки, троса и растяжек; 7 — растяжки

Во взрывоопасных зонах всех классов, кроме класса В-I, для осветительных сетей допускается применять тросовую проводку, при этом должно быть обеспечено жесткое крепление светильников, ответвительных коробок и несущего троса с проводами к колоннам, фермам, стенам и т. п. (рис. 47).
