Внутреннее освещение основных и вспомогательных помещений нефтенасосных и газокомпрессорных станций и нефтебаз должно выполняться светильниками, тип и исполнение которых соответствуют окружающей среде и производственным условиям.
Во взрывоопасных зонах класса В-I применяют светильники во взрывонепроницаемой оболочке; в зонах классов Β-Ia и В-Iг применяют светильники повышенной надежности против взрыва; в зонах классов В-Iб и В-IIа — пыленепроницаемые. Входы во взрывоопасные помещения освещают светильниками повышенной надежности против взрыва.
Для освещения помещений вспомогательного производства (например, ремонтных мастерских) применяют светильники общего назначения — «Универсаль» или «Глубокоизлучатель»; в сырых помещениях (например, в насосных водоснабжения) — светильники водопылезащищенные или полугерметичные. В пожароопасных помещениях (например, в цехах изготовления деревянной тары) применяют пыленепроницаемые светильники.
Освещение контор, операторных, диспетчерских, столовых и бытовых помещений выполняют люминесцентными светильниками или светильниками с лампами накаливания (например, шаровыми подвесами). Для освещения коридоров и помещений с низким потолком используют плафоны на одну или две лампы.
Наружное освещение резервуарных парков, сливо-наливных эстакад, нефтеловушек и других открытых наружных сооружений выполняют прожекторами заливающего света с лампами накаливания мощностью 500 или 1000 Вт. Прожекторы устанавливают на прожекторных мачтах (металлических или железобетонных) высотой 15—20 м или на ближайших зданиях (рис. 45,а).
Светильники наружного освещения

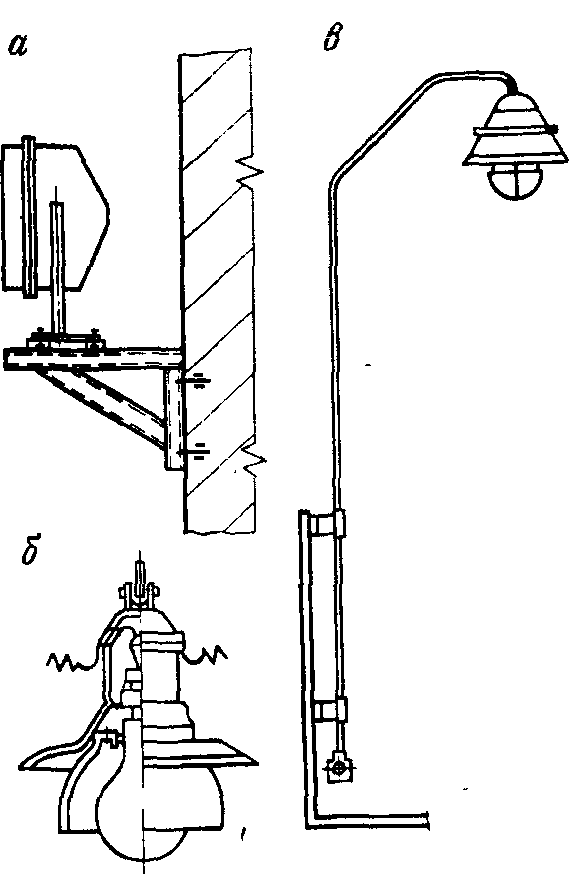

Рис. 45. Светильники наружного освещения

Дороги и проезды, не попадающие в зону действия прожекторов, а также охранное освещение вдоль ограждения объекта выполняют светильниками наружного освещения (рис. 45, б), подвешиваемыми на железобетонных или деревянных опорах на высоте 6—8 м.
В качестве источников света для освещения дорог и проездов рекомендуется применять ртутные лампы дрл.
Для местного освещения рабочих мест сливо-наливных эстакад, газгольдеров, резервуаров с нефтью и нефтепродуктами служат взрывозащищенные светильники на металлических стойках, укрепляемые на переходных мостиках, перилах площадок, лестницах и т. п. (рис. 45,в).
Питание сети наружного освещения осуществляется от ближайшего распределительного устройства 0,4 кВ через отдельные контакторы или магнитные пускатели для каждого объекта освещения (охранного резервуарного парка, эстакады, дорог). Питание светильников над входами местного освещения пожарных кранов и пожарных извещателей, а также световых указателей входов и выходов подается от ближайших щитов аварийного освещения.
Управление электрическим освещением осуществляется с групповых осветительных щитов типа ПР9000 и СУ9400, с автоматическими выключателями А3100. Кроме щитов ПР9000 и СУ9400 изготовляются осветительные щиты и других типов, например ОП с автоматическими выключателями АБ-25, ОЩ и ОЩВ с автоматическими выключателями А3100 и др.

Осветительные щиты устанавливают вне взрывоопасной зоны, в таких помещениях, которые не запираются и имеют свободны доступ в любое время дня и ночи, например в операторных или электрощитовых помещениях с круглосуточным дежурством. Для включения и отключения отдельны светильников в сухих невзрывоопасных помещениях при меняют обычные пластмассовые выключатели; в сыры помещениях — брызгозащищенные или фарфоровые при скрытой проводке применяют выключатели утопленного типа. Установка выключателей штепсельных розе ток и осветительных щитов во взрывоопасных помещениях не допускается.
При централизованном управлении внутренним и наружным освещением применяют дистанционное воздействие на контакторы или магнитные пускатели, установленные на отдельных линиях, включая или отключая и в соответствии с заданной программой или по получении соответствующего указания.
