Материалы, применяемые для изготовления кабелей, должны соответствовать маркам и требованиям ГОСТ, приведенных в табл. 50. Механические свойства этих материалов приведены в табл. 1-51.

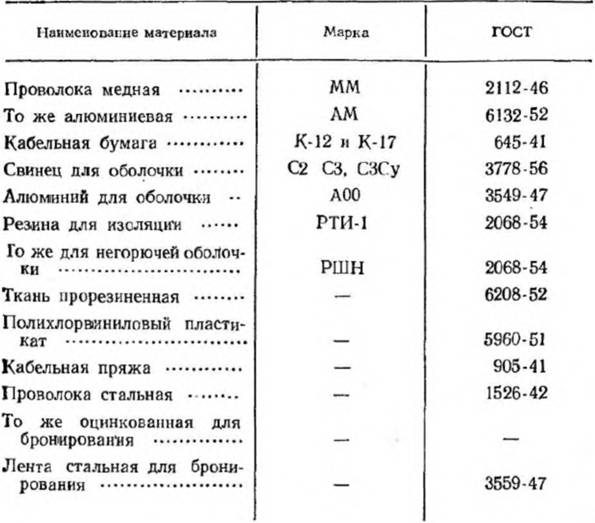

Таблица 1-50
Материалы, применяемые для изготовления кабелей

Токопроводящие жилы кабелей не должны иметь заусенцев режущих кромок, выпучивания и обрывов отдельных проволок. В бумажной изоляции не должно быть складок бумажных лент. Пропиточный состав кабелей с обеднено-пропитанной изоляцией не должен вытекать в кабелях с отдельно освинцованными жилами при температуре 85° С и о кабелях с общей свинцовой оболочкой при температуре 75° С. Обугливание одной наружной ленты, прилегающей к алюминиевой оболочке, в кабелях с сечением основной
жилы до 16 мм2 включительно и двух лент с сечением основной жилы более 16 мм2 не является браковочным признаком. В изоляции жил кабелей на напряжение 6 кВ и выше не допускается совпадения более трех лент, расположенных одна на другой, и двух лент, непосредственно прилегающих к жиле или к полупроводящей бумаге, расположенной на жиле. Число совпадений лент изоляции в целом для кабеля (т. е. в фазной и поясной изоляции) не должно превышать указанного в табл. 1-52.

Таблица 1-51
Механические свойства некоторых материалов, применяемых для изготовления кабеля

1 Оболочка кабеля диаметром более 15 мм должна, не разрываясь, выдержать испытание на растяжение до 1,5 своего первоначального внутреннего диаметра.
2 Оболочки кабеля диаметром более 15 мм должна, не разрываясь, выдержать испытание на растяжение до 1,3 своего первоначального внутреннего диаметра.
На свинцовой и алюминиевой оболочках не допускаются риски, царапины и вмятины, если после их зачистки толщина оболочки кабеля будет меньше минимальной.
На поверхности резиновой и полихлорвиниловой оболочек не должно быть вмятин и утолщений, выводящих толщину оболочки за пределы допускаемых отклонений, а также пузырей и трещин.

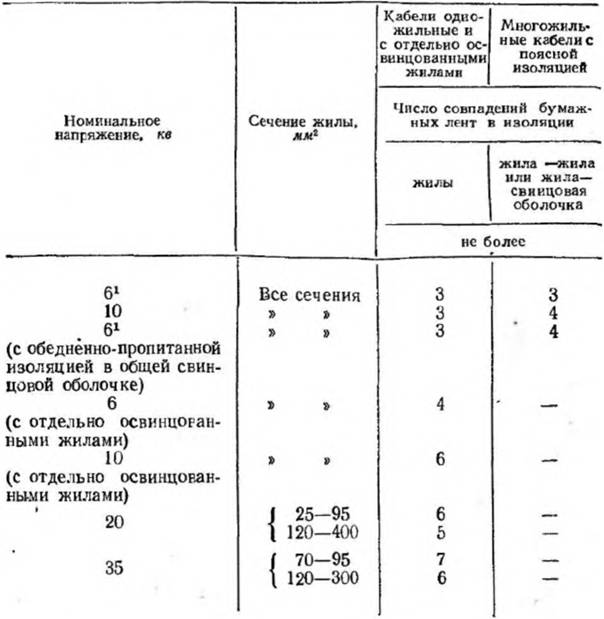

Таблица 1-52
Суммарное, максимально допускаемое число совпадений в изоляции по ГОСТ 340-59

Примечание. Совпадение трех лент, расположенных одна на другой, считается за два совпадения. Совпадение продольных трещин или прорезов на длине более 60 мм в двух лентах, расположенных одна на другой, считается за одно совпадение
1 В кабелях на 6 кВ по ГОСТ 6615-55 число совпадений бумажных лент в изоляции жила— жила и жила—алюминиевая оболочка должно быть не более 4, а для кабелей с обедненно-пропитанной изоляцией — не более 5.
