4-22. СОЕДИНЕНИЕ ТРЕХЖИЛЬНЫХ КАБЕЛЕЙ 35 кВ В СТОПОРНЫХ МУФТАХ (УТВЕРЖДЕННАЯ КОНСТРУКЦИЯ]
Стопорные соединительные муфты для кабелей на напряжение 35 кВ марки ОСБ применяются при прокладке кабелей на крутонаклонных участках трассы с разностью уровней более 5 м. с целью предотвращения перемещения пропитанной массы в кабельных линиях.

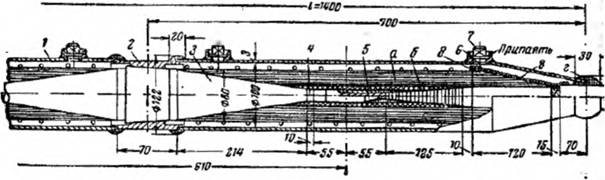

Рис. 4-213. Стопорная соединительная муфта для кабелей на напряжение 35 кВ марок ОСБ и АОСБ для сетей с незаземленной нейтралью. а — подмотка рулонами; б — подмотка роликами; в — барьерная подмотка из лакоткани; г — заполнитель из свинцовой полоски; 1 — полумуфта: 2 — оправа стопора; 3 — стопор; 4 — стержень контактный; 5 — гильза соединительная; 6 — гнездо пробки; 7 — пробка; 8 — экран из проволоки.

Стопорная латунная муфта (рис. 4-213) для одной жилы сечением 70—150 мм2 для сетей с незаземленной нейтралью (без защитного стального кожуха) имеет за счет, стопорного устройства длину 1 400 мм и диаметр 106 мм.
Основными деталями муфты являются стопорное устройство и две полумуфты с отверстиями и пробками к ним для заливки в муфту кабельной массы МК-45. Стопорная часть муфты состоит из латунной оправы, в которой при помощи конусообразного крепления и клея БФ закреплен бумажно-бакелитовый стопор с медным контактным стержнем. Жилы соединяемых кабелей припаиваются к контактному стержню стопорного устройства при помощи медных гильз. Соединяемые части жил изолируются бумажными пропитанными роликами и рулонами. Для выравнивания электрического поля рулонная подмотка разделывается на конус с последующим наложением по поверхности экрана из луженого медного канатика с барьерной подмоткой из лакоткани по концам экрана. При монтаже концы соединяемых кабелей укладывают внахлестку (рис. 4-214) и отмечают бандажами их середину (первый бандаж). На расстоянии 1 460 мм от первого бандажа на каждый конец кабеля поверх джута накладывают второй бандаж. По наружным кромкам первых бандажей срезают лишние концы кабелей и снимают до вторых бандажей наружные покрытия по броне.

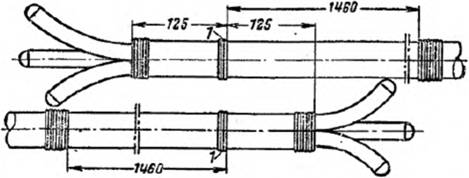

Рис. 4-214. Укладка концов кабелей внахлестку перед разделкой их для соединения в стопорной муфте.
1 — первый бандаж и середина нахлестнутых концов кабеля

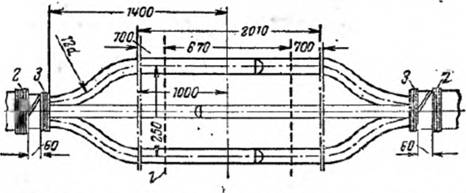

Рис. 4-215. Размеры разделки кабеля с отдельно освинцованными жилами на напряжение 35 кВ в стопорной соединительной муфте.
1 — линии обреза фаз; 2 — второй бандаж; 3 — третий бандаж.

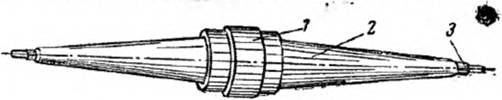

Рис. 4-216. Стопорное устройство муфты на напряжение 35 кВ.
1 — оправа; 2 — стопор; 3 — контактный стержень.
На расстоянии 1400 мм от концов кабелей накладывают третий бандаж (рис. 4-215). Между третьими бандажами и концами кабелей снимают броню, джут и заполнители. После этого выгибают концы фаз по вершинам равностороннего треугольника со сторонами, равными 250—260 мм, если применяется общий защитный кожух для муфт. Если муфты укладываются на полки в бетонном колодце или туннеле, то изгибания фаз не требуется, а подбирается длина каждой фазы по месту
установки муфты. После выгибания фаз обоих концов кабели должны подходить друг к другу впритык, а прямолинейная часть обоих соединительных концов должна быть равна 2 000 мм.

Рис. 4-217. Схема год мотки роликами.
1 — подмотка роликами шириной 5 мм; 2 — подмотка роликами шириной 10 мм.

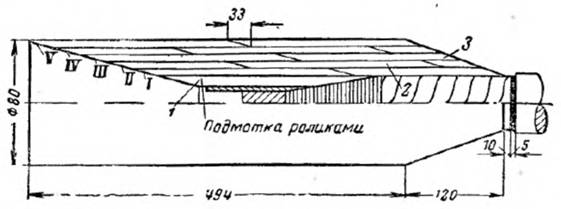

Рис. 4-218, Укладка рулонов при подмотке изоляции стопорной муфты.
I, II, III, IV и V — слои; 1, 2 и 3 — номера рулонов
Приведенная на рис. 4-215 длина жил 610 мм предназначается для размещения стопорных устройств, которые вырезаются после проверки правильности размеров и, в частности, длины прямолинейной части фаз с каждой стороны 700 мм. Затем надевают половинки стопорных муфт на каждую фазу, освобождают концы каждой фазы на длине 55 от свинцовой оболочки и заводской изоляции, подготавливают стопоры (рис. 4-216) и ведут монтаж соединительных гильз с зазором 8—10 мм между гильзами и обрезами заводской изоляции.
Разделка кабеля под изолировку производится со снятием свинцовой оболочки на длине 125 мм от линии обреза каждой ее фазы и снятием ступенями заводской изоляции по рис. 4-207 и табл. 4-129 аналогично разделке соединительной муфты тина МСО- 35. После разделки ступеней изоляции с каждой фазы снимают дополнительно свинцовую оболочку на длине 145 мм с оставлением полупроводящей ленты временно на поверхности заводской изоляции.
Изолирование места соединения производится вначале роликами (рис. 4-217), затем рулонами с образованием конуса (рис. 4-218, табл. 4-131), но с предварительным удалением с поверхности заводской изоляции полупроводящей черной бумаги; однако при этом полоска ее шириной 5 мм должна выступать из-под свинцовой оболочки. Конус на подмотке начинают выполнять на расстоянии 135 мм от свинцовой оболочки, перемещая линию отрыва каждого слоя в сторону кабеля на 1—1,5 мм.

Таблица 4-131

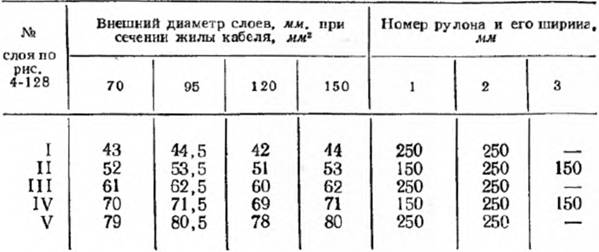

Раскладка рулонов в стопорной муфте на напряжение 35 кВ

Примечание. Длина скоса слоев в стыках подмотки составляет 33 мм.
Наложение экрана для сглаживания концевого эффекта у торца свинцовой оболочки показано на рис. 4-219.

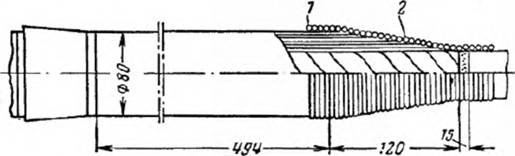

Рис, 4-219. Схема наложения экранной подмотки.
1 — барьерная подмотка из пропитанной хлопчатобумажной пряжи; 2 — экран из луженого медного канатика.

На последние витки экранной подмотки накладывают барьер из хлопчатобумажной пряжи, пропитанной в массе МП-1. Экран на всем протяжении от конца до свинцовой оболочки пропаивают паяльником полоской шириной 10 мм.
Для монтажа корпуса муфты на свинцовой оболочке кабеля рисками отмечают расстояния в 700 мм от середины оправы стопора. Полумуфты надвигают на оправу стопорного устройства таким образом, чтобы отверстия для заливки массы были наверху, а концы полумуфт расположились по рискам.

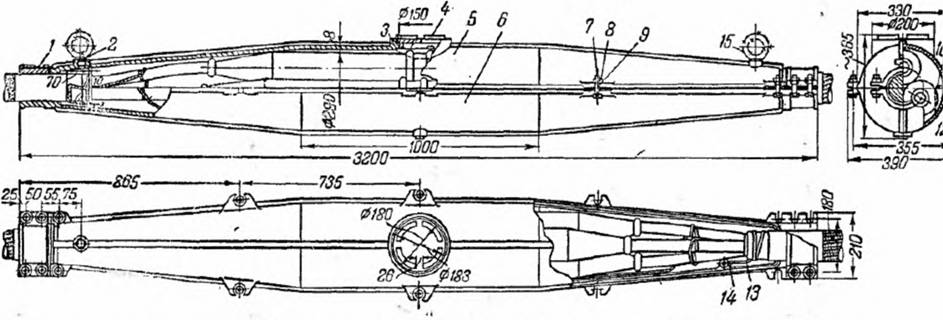

Рис. 4-220. Защитный чугунный кожух для стопорных муфт трехфазного кабеля напряжением 35 кВ.
1 — хомутик; 2 — пробка; 3 и 12 — прокладки; 4 — крышка; 5 — полукожух верхний; 6 — полукожух нижний; 7 и 10- болты; 8 — гайка; 9 и 11 — шайбы; 13 — трос заземления; 14 — наконечник; 15 — рым-болт.
Примечание. Рым-болт устанавливается на время транспортировки и монтажа кожуха.

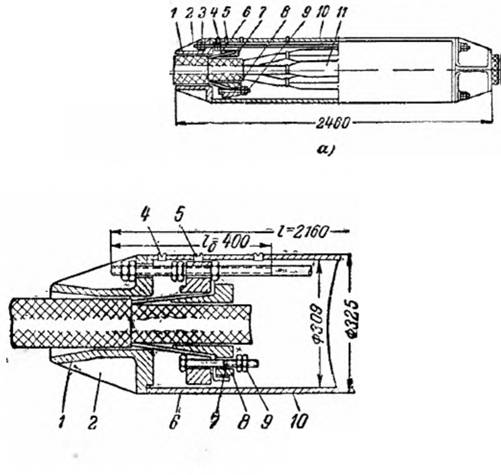

Рис. 4-221. Подводная соединительная муфта для трехжильных кабелей с поясной изоляцией на напряжения 6 и 10 кВ. а — муфта в собранном виде, 1 — штуцер; 2 — фланец; 3 — кожух; 4 — стальная труба; 5 — болт; 6 — муфта; 7 — штуцер; 8 — конус (см. продолжение)


Рис. 4-221.

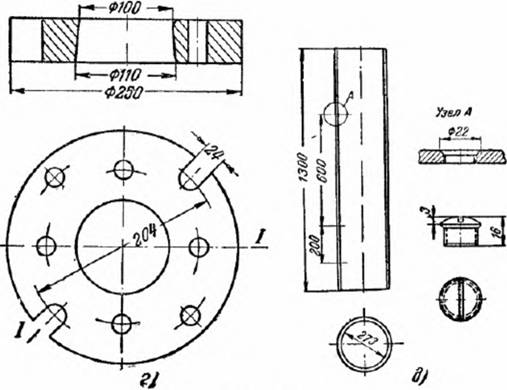

г — фланец; д — труба.

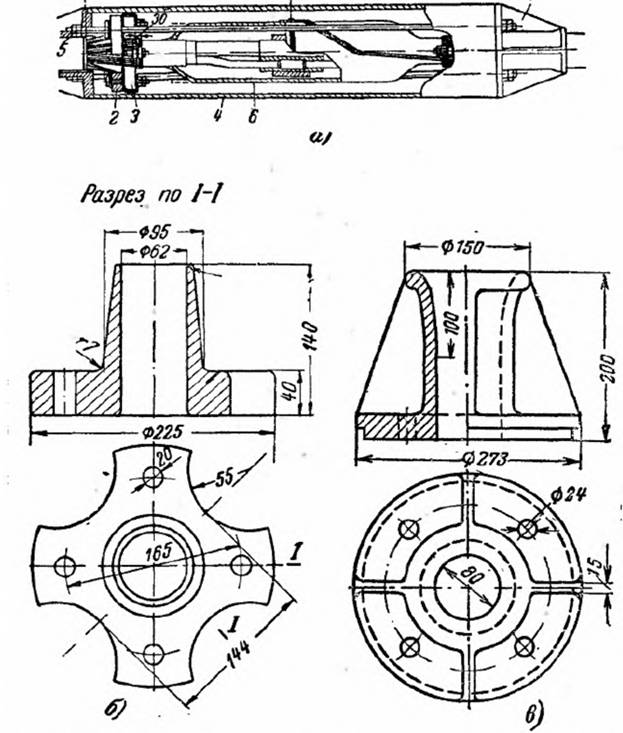

Рис. 4-222. Подводная соединительная муфта для кабелей с отдельно освинцованными жилами на напряжения 20 и 35 кВ.
а — муфта в собранном виде; б — головка муфты в собранном виде: 1 — штуцер; 2 — болт; 3 — гайка; 4 — пробка; 5 — стопорный винт; 6 — фланец; 7 — конус; 8 — болт; 9 — гайка; 10 — бесшовная стальная труба; 11 — муфта;


Рис. 4-222.
в — штуцер; г — конус; д — фланец; е — стальная бесшовная труба.

Дальнейший монтаж корпуса муфты, заполнение его кабельной массой, заземление металлических оболочек и наложение антикоррозийных покрытий производятся по аналогии с описанными ранее конструкциями.
Размеры чугунного защитного кожуха общим весом литья 151 кг приведены на рис. 4-220. Размеры стального кожуха с общим весом трубы кожуха 110 кг приведены на рис. 4-212.

4-23. ПОДВОДНЫЕ СОЕДИНИТЕЛЬНЫЕ МУФТЫ ДЛЯ ТРЕХЖИЛЬНЫХ КАБЕЛЕЙ

Подводные соединительные муфты для трехжильных кабелей с поясной изоляцией на напряжение до 10 кВ (рис. 4-221) и для кабелей с отдельно освинцованными жилами на напряжение 35 кВ (рис. 4-222) отличаются от подземной соединительной муфты только в части разделки броневых покровов кабеля и защитного кожуха.
Специальные детали муфты предназначены для закрепления в
них:
проволочной брони обоих концов соединяемых кабелей между фланцем и конусом;
стальной трубы между обоими штуцерами для защиты муфты от внешних воздействий.
