4-18. СОЕДИНЕНИЕ ТРЕХЖИЛЬНЫХ КАБЕЛЕЙ НАПРЯЖЕНИЕМ 6 И 10 кВ В СТОПОРНО-ПЕРЕХОДНЫХ МУФТАХ (УТВЕРЖДЕННАЯ КОНСТРУКЦИЯ)
Для соединения проложенных на вертикальных участках трассы кабелей с осушенной изоляцией марки ОСБВ на напряжения 6 и 10 кВ с кабелями марок СБ, АБ и ААБ с целью предотвращения перемещения пропиточной массы в кабельной линии применяют стопорно-переходные муфты типов СТПМ-6 и СТПМ-10.
Стопорно-переходные муфты поставляются комплектно.
Муфта (рис. 4-191 и табл. 4-125) состоит из стопора, двух полумуфт, разветвительных фланца и трубок. Конструкция стопорного устройства, соединения контактных стержней с кабелями и их изолирование аналогичны соответствующим элементам конструкции стопорной соединительной муфты. На конусную часть изолирующей подмотки со стороны кабеля марки ОСБВ накладывается экран из медной проволоки. Отдельно освинцованные жилы кабеля ОСБВ проходят через разветвительные трубки и фланец. Скрепление разветвительного фланца с полу муфтой осуществляется резьбой. Муфта заливается кабельной массой МК-45.

Таблица 4-118
Размеры, соблюдаемые при укладке соединяемых концов кабелей типов ОСБВ и СБ перед их разделкой, и размещение жил этих кабелей перед соединением в гильзах

Рис. 4-184. Размещение концов жил кабелей перед соединением их в гильзах, а — размещение концов кабелей внахлестку перед их разделкой; б — размещение концов кабелей внахлестку перед монтажом соединительных гильз; 1 — наружный джутовый покров кабеля СБ; 2 — броня; 3 — свинцовая оболочка; 4 — поясная изоляция; 5 — отдельно освинцованная жила кабеля ОСБВ или ОСПВ с неудаленной свинцовой оболочкой; 6 — броня; 7 — наружный покров.
На кабель типа ОСБВ надевают разветвительный фланец, полумуфту и сдвигают их за бандажи I и II. На кабель типа СБ (а также АБ или ААБ) надевают полумуфту и сдвигают ее вдоль оси кабеля за бандажи III и IV.
Концы жил обоих кабелей выгибают по вершинам равностороннего треугольника со сторонами, равными: для кабеля на напряжение 6 кВ— 57 мм и для кабеля на напряжение 10 кВ — 65 мм.

Рис/ 4-185, Взаимное размещение стопоров, соединительных гильз и соединяемых концов кабелей.
1 — кабель типа СБ; 2 — гильзы соединительные; 3 — стопоры; 4 — кабель
типа ОСПВ или ОСБВ.
Для закрепления стопорного устройства на расстоянии Е от середины уложенных внахлестку концов кабелей марок ОСБ и СБ накладываются бандажи из хлопчатобумажной пряжи так, чтобы расстояние между бандажами в зависимости от материала жилы и напряжения кабеля равнялось 2Е.

Примечание. Изолирующая перегородка, в которую вмонтированы стопоры, а также и стальная обойма, в которую вмонтирована перегородка, не показаны.

По кромкам бандажей отрезают концы жил кабелей и приступают к монтажу соединительных гильз длиной 70 мм между концами соединяемых кабелей и стопорным устройством (рис. 4-185, табл. 4-119), сжимая предварительно оболочки и изоляцию с концов кабеля (табл. 4-120).
Таблица 4-119

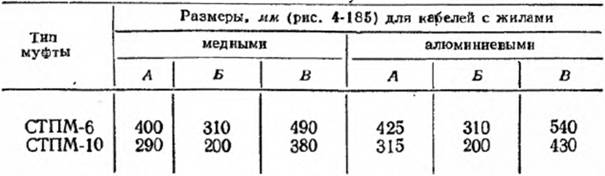

Расстояния для взаимного размещения, стопоров, гильз и концов
I

соединяемых кабелей
Гильзы необходимо расположить таким образом, чтобы зазоры между ними и обрезами заводской изоляции были равны 10 мм. После этого производят пайку гильз, их обработку и подпитку изоляции массой МП-1.
Разделка кабеля марки СБ под изолировку производится так же, как и для стопорных муфт (рис. 4-186, табл. 4-121).
Таблица 4-120
Размеры разделок металлических оболочек кабелей ОСБВ по участкам

Таблица 4-121
Ступенчатая разделка изоляции для кабелей на напряжения 6, 10 кВ марки СБ

При разделке кабеля марки ОСБВ под изолировку с жил снимают оболочку со второго участка (табл. 4-120) на длине 55 мм для кабеля на напряжение 6 кВ и 70 мм — на напряжение 10 кВ.
Бумажные ленты изоляции снимают вручную согласно рис. 4-186 в количестве, указанном в табл. 4-122. После разделки ступеней с жил кабеля снимают третий участок свинцовой оболочки (табл. 4-120) длиной 60 мм. для кабеля на напряжение 6 кВ. и 80 мм— на напряжение 10 кВ. Свинцовая оболочка должна быть снята с жил кабеля от середины гильз на длине 160 мм для кабеля на напряжение 6 кВ и 195 мм — на напряжение 10 кВ.

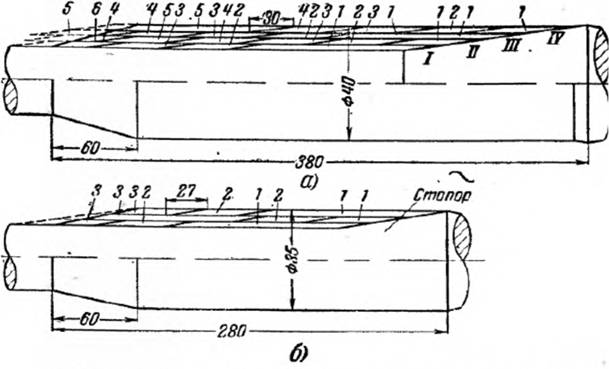

Рис. 4-186. Выполнение ступенчатой разделки изоляции на конус жил кабеля.
а — кабель типа ОСБВ на напряжение 10 кВ: б — кабель типа ОСБВ на напряжение 6 кВ; в — кабель типа СБ на напряжение 10 кВ, г—кабель типа СБ на напряжение 6 кВ.
бумажные ленты не снимают. Края свинцовой оболочки срезают ровно так, чтобы не осталось заусенцев в неровностей, удаляют стружки свинца с поверхности металлизированной бумаги и промывают горячей массой МП-1 при температуре 120—130°С.
Изолирование места соединения со стороны кабелей марок СБ и АБ выполняется так же, как и для стопорных муфт. Подмотка изоляции рулонами производится согласно рис. 4-187 и 4*188 и табл. 4-123.

Таблица 4-122

Примечание. Целые числа относятся к кабелям СБ и АБ; числитель и знаменатель дробных чисел относятся соответственно к кабелям СБ и АБ.
Ступенчатые разделки изоляции для кабелей марки ОСБВ


Рис. 4-187. Схема рулонной подмотки для монтажа кабелей. типа СБ, а — кабель на напряжение 10 кВ; б — кабель на напряжение 6 кВ.


Рис. 4-188. Схема рулонной подмотки для монтажа кабелей типа АБ. а — для кабелей на напряжение 10 кВ; б — для кабелей на напряжение 6 м.
Конус на подмотке выполняют путем отрыва полосок от подмотанных бумажных рулонов с помощью стальной проволоки с грузиками. Полоски начинают отрывать от края свинцовой или алюминиевой оболочки на’ расстоянии 255 мм для кабеля на напряжение 6 кВ и 270 мм для кабеля на напряжение 10 кВ, перемещая линию отрыва каждого слоя в сторону кабеля на 1—1,5 мм.
Поверхность конуса подвергается обильной поливке массой МП-1, разогретой до 120—130° С.


Рис. 4-189. Схема рулонной подмотки для монтажа кабеля типа ОСБВ.
а — кабель на напряжение 10 кВ; б — кабель на напряжение 6 кВ; 1 — кабель; 2 — подмотка роликами шириной ленты 6 мм; 3 — подмотка роликами с шириной ленты 10 мм; 4 — подмотка рулонами; 5 — стопор.
Изолирование места соединения со стороны кабеля марки ОСБВ производят вначале роликами шириной 5 мм, заполняя ими зазор между гильзами и ступенями заводской изоляции до наружного диаметра гильзы. Дальнейшее изолирование поверхности над соединительными гильзами до диаметра заводской изоляции производят роликами шириной 10 мм.
После того как весь участок разделки изолирован до полного диаметра заводской изоляции строго по цилиндру, удаляют металлизированную ленту, но так, чтобы полоса ее шириной р 5 мм выступала из-под свинцовой оболочки, и производят подмотку изоляции рулонами (рис. 4-189, табл. 4-124) с образованием конуса на подмотке.
Для образования конуса отрывают полоски бумаги при помощи стальной проволоки с грузиками от края свинцовой оболочки нг расстоянии 45 мм для кабеля на напряжение 10 кВ и 55 мм — на напряжение 6 кВ, перемещая линию отрыва каждого слоя в сторон) кабеля на 1—1,5 мм. После этого поверхность конуса подвергается обильной поливке массой МП-1, разогретой до 120—130°С.
Таблица 4-124
Раскладка рулонов в подмотке кабеля марки ОСБВ сечением 3x95 мм2

Рулонную подмотку обеих половин муфты перевязывают хлопчатобумажной пряжей и тщательно промывают горячей массой МП-1.

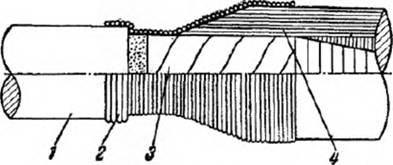

Рис. 4-190. Выполнение экрана у конца свинцовой оболочки жилы кабеля марки ОСБВ.
1 — свинцовая оболочка; 2 — экран; 3 — заводская изоляция; 4 — подмотка.

Для создания более равномерного электрического поля на конус подмотки кабеля марки ОСБВ накладывают экран из плетеного луженого медного канатика. Для этого проглаживают деревянным гладким бруском края свинцовой оболочки, тщательно удаляют заусенцы, накладывают на край свинцовой оболочки три витка медного канатика и припаивают их к оболочке. Последующие витки накладывают плотно друг к другу вдоль выступающей на 5 мм металлизированной бумаги, заводской изоляции и далее по конусной части подмотки (рис. 4-190).
Проволочный экран с помощью паяльника пропаивают на всей длине, а витки экрана — по ширине не менее 10 мм.
Поверхности экранных подмоток тщательно промывают массой МП-1, нагретой до температуры 120—130° С.
После этого удаляют кольцевые пояски свинцовой или алюминиевой оболочки кабеля марки СБ или АБ и край оболочки разбортовывают в виде раструба, поясную изоляцию перевязывают бандажом из хлопчатобумажной пряжи.
вид готового соединения кабелей в стопорно-переходной муфте

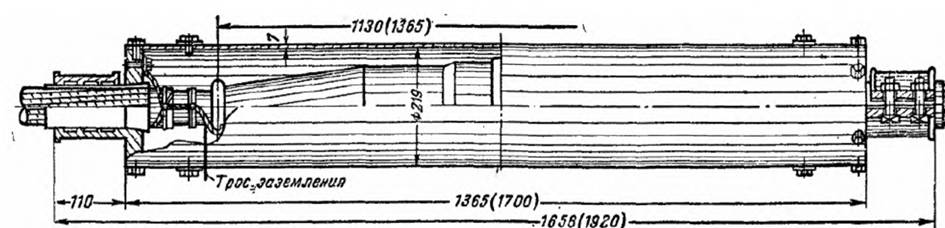

Рис. 4-191. Общий вид готового соединения кабелей в стопорно-переходной муфте.
Монтаж корпуса муфты начинают со стороны кабеля ОСБВ. Разветвительный фланец устанавливают так, чтобы его внутренний срез был от середины муфты на расстоянии 320 мм для кабеля на напряжение 6 кВ и 410 мм — на напряжение 10 кВ; надвигают полумуфту на разветвительный фланец, одновременно соединяя ее с оправой стопорного устройства.
Затем производят пайку полумуфты к разветвительному фланцу, образуя «яблочко», и вслед за этим — пайку каждого патрубка к свинцовым оболочкам фаз также с образованием «яблочка».
Монтаж корпуса муфты со стороны кабеля СБ производят так же, как и для стопорной муфты, т. е. надвигают полумуфту на оправу стопорного устройства, производят пайку горловин муфт с образованием «яблочка» и затем уже пайку обеих полумуфт к стопорному устройству также с образованием «яблочка».
Способы заземления металлических оболочек кабеля и корпуса муфты, заливки стопорно-переходной муфты массой МК-45 и наложения антикоррозийных покрытий, а также оформление окончания работ не отличаются от ранее описанных по другим конструкциям соединительных муфт.

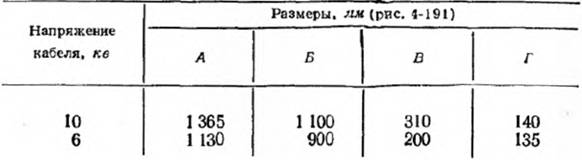

Таблица 4-125
Размеры готовых соединений кабелей

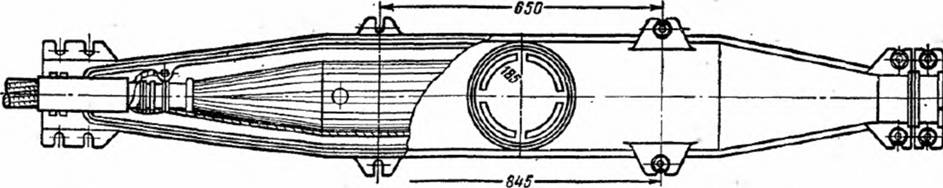

Рис. 4-192. Защитная стальная покрышка для стопорно-переходной муфты напряжением 6 и 10 кВ, Примечание. Размеры в скобках относятся к муфте напряжением 10 кВ.

----------------------------------------------------------------------------------------------------------------------------------------------------
Рис. 4-193. Защитная чугунная покрышка для стопорно-переходной муфты напряжением 6 и 10 кВ.

На рис. 4-192 и 4-193 приведены размеры защитных покрышек для стопорно-переходных муфт, располагаемых в земле.
