В. СОЕДИНЕНИЕ КАБЕЛЕЙ

4-12. ОБЩИЕ СВЕДЕНИЯ

Соединительные муфты могут иметь следующие исполнения: только как соединительные;
соединительные и одновременно стопорные для предотвращения перемещения пропиточного состава бумажной изоляции кабеля;
соединительные и одновременно переходные с одной конструкции кабеля (например, марки СБ) на другую конструкцию (например , марки ОСБ);
соединительные и одновременно изолирующие для создания изолирующего стыка с металлической оболочке кабеля.

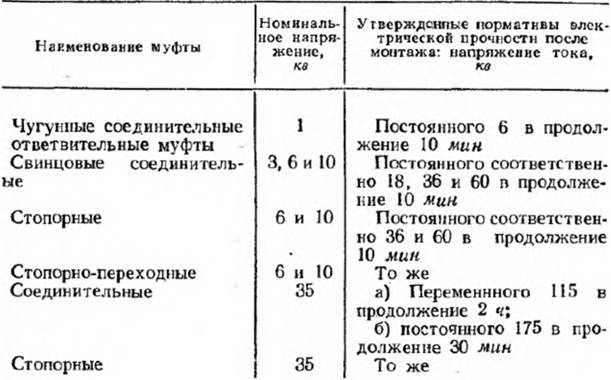

Таблица 4-90
Электрическая прочность соединительных муфт

Примечание. Тангенс угла диэлектрических потерь стопорного устройства при 50 Гц не должен превышать 1,5% при напряжении:
стопорно-переходных муфт 6 и 10 кВ ... 3 кВ стопорных муфт 6 и 10 кВ — соответственно .............6 и 10 кВ
стопорных муфт 35 кВ ........20 кВ

4-13. СОЕДИНЕНИЕ КАБЕЛЕЙ НАПРЯЖЕНИЕМ ДО 1 кВ В ЧУГУННЫХ СОЕДИНИТЕЛЬНЫХ МУФТАХ (УТВЕРЖДЕННАЯ КОНСТРУКЦИЯ)

Соединение в чугунных муфтах рекомендуется применять при прокладке кабелей напряжением до 1 кВ в земле, в воде (в последнем случае муфты специальной конструкции или муфты, смонтированные на раме, воспринимающей на себя через проволочную броню кабеля растягивающие усилия, действующие на кабель вдоль его оси) и в аналогичных условиях, когда требуется устойчивость муфт в отношении внешних химических и механических воздействий.
При монтаже соединений кабелей в кабельных колодцах, в туннелях м каналах, т. е. в непосредственной близости к рядом смонтированным кабелям и муфтам, а также и открыто в непосредственной близости к аппаратуре распределительных устройств предпочтение отдается свинцовым и им подобным муфтам, которые при коротких замыканиях в них не обусловливают эффекта, равносильного взрыву.
Чугунные соединительные муфты утвержденной конструкции для трехжильных и четырехжильных кабелей (рис. 4-144) марок СБ, АБ, ААБ и др. на напряжения до 1 кВ, прокладываемых при отсутствии значительных растягивающих усилий, делятся по своим размерам на четыре типа, которые соответственно диаметрам горловины муфты в миллиметрах имеют марки М-40, М-50, М-60 и М-70.

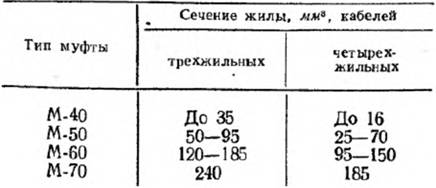

Таблица 4-91
Выбор муфт в зависимости от числа и сечения жил кабелей

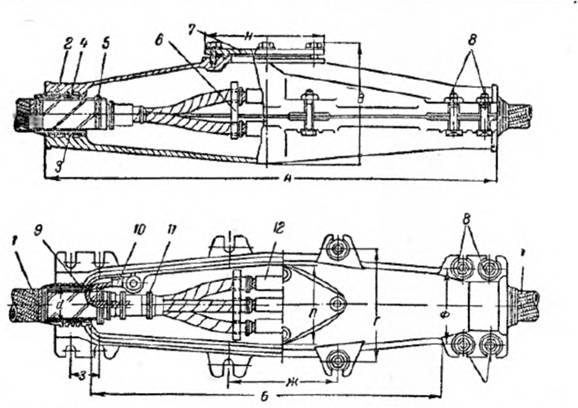

Рис 4-144. Общий вид смонтированного соединения трехжильных кабелей. 1 — соединяемые кабели; 2 — верхняя половина муфты; 3 — нижняя половина муфты; 4 — подмотка из просмоленной ленты; 5 — проволочный бандаж; 6— распорка фарфоровая; 7 — крышка; 8 — стягивающие болты; 9 — провод заземления; 10 — наконечник; 11 — кабель; 12 — соединительная гильза.

Таблица 4-92

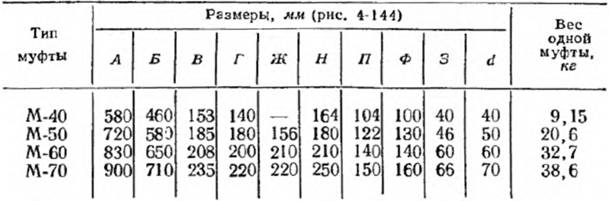

Размеры чугунных соединительных муфт для кабелей на напряжения до 1 кВ

Примечание. Вес муфты указан, включая; стягивающие болты и болты заземления с гайками и шайбами; распорки; соединительные гильзы; провод заземления; прокладки.

Фарфоровые распорные пластины, изготовляемые по ГОСТ 6109-52 (рис. 4-145), к чугунным муфтам при соединении жил кабелей пайкой выбираются (табл. 4-93) в зависимости от типа монтируемой муфты, числа медных или алюминиевых жил в кабеле и диаметра отверстий d, в которые проходят жилы кабеля.

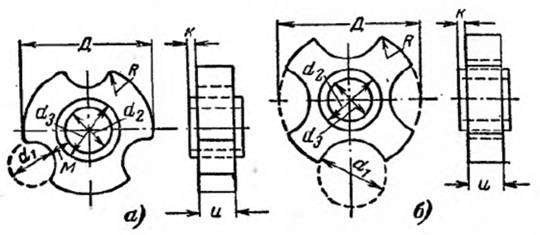

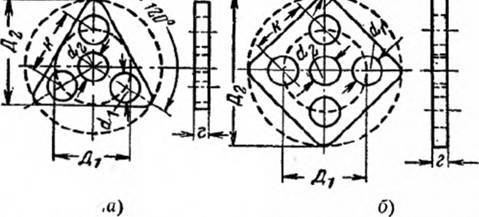

Рис. 4-145. Фарфоровые распорные пластины типа РМ для фиксации расстояния между жилами кабеля при соединении жил пайкой с гильзах.
а — для трехжильных кабелей; б — для четырехжильных кабелей.

Рис. 4-146. Фарфоровые распорные пластины типа Р для фиксации расстояния между жилами кабеля при соединении жил опрессованием или контактней сваркой.
а — для трехжильных кабелей; б — для четырехжильных кабелей.
Ступенчатая разделка концов кабеля
Рис. 4-147. Ступенчатая разделка концов кабеля.
1 — кабель в джутовом покрове; 2 — броня; 3 — свинцовая или алюминиевая оболочка; 4 — поясная бумажная изоляция; 5 — изолированная жила; 6 — жила без изоляции.

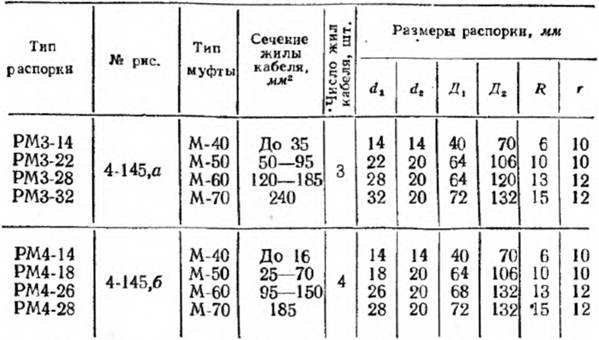

Таблица 4-93
Размеры фарфоровых распорок по ГОСТ 6109-52 к чугунным соединительным муфтам для кабелей на напряжения до 1 кВ, соединяемых пайкой

При соединении жил кабелей контактной сваркой и опрессованием применяются фарфоровые распорные пластины (рис. 4-146, табл. 4-94). В отличие от первого типа последние устанавливаются уже после соединения жил кабеля.

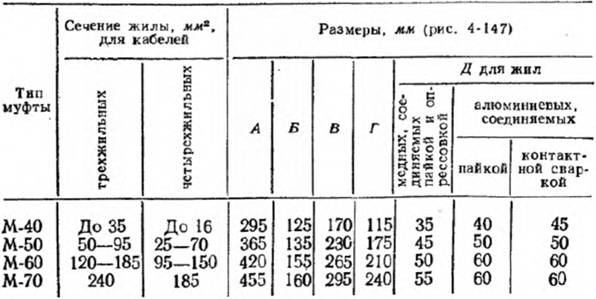

Таблица 4-95
Размеры разделок кабелей для монтажа в чугунных соединительных муфтах

Таблица 4-94
Размеры фарфоровых распорок типа Р, применяемых в чугунных муфтах на напряжение 1 кВ при соединении жил опрессованием или контактной сваркой

Таблица 4-96

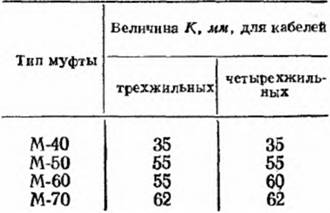

Изгибы жил в муфте по вершинам равностороннего треугольника со сторонами k

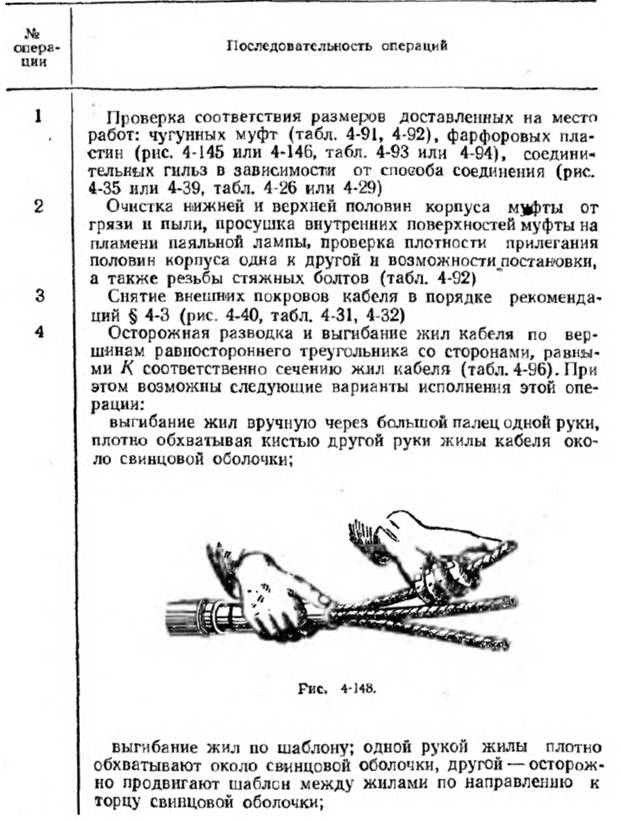

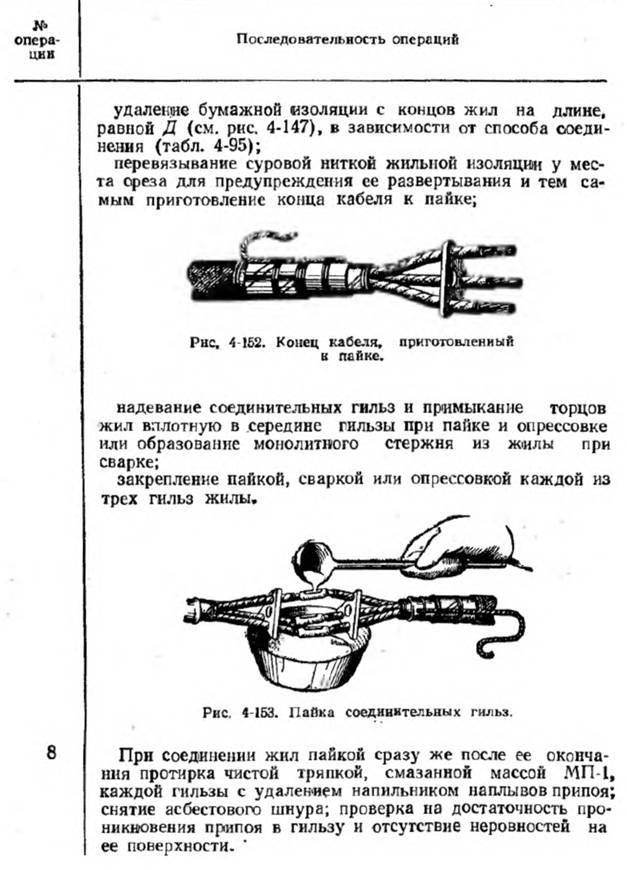

Таблица 4-97

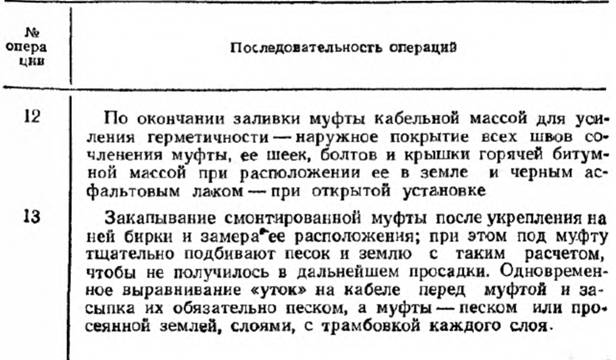

Технология монтажа чугунных соединительных муфт (рис. 4-144)



Рис. 4-155. Заливке муфты кабельной массой. а — до уровня жил; б — до 3/4 ее объема после остывания; в — полностью до ее верха; г —- доливка муфты.

1 Закрепление жил требует проведения ряда вспомогательных операций; Так, например, при пайке — протирка жил бензином после снятия изоляции, наложение шнурового асбеста на ширину до 5 мм у среза жильной изоляции вокруг каждой жилы и обмазка жил кабеля, освобожденных от изоляции. паяльной мазью.
Горизонтальное и симметричное расположение нижней половины муфты в яме обеспечивается путем подкладки под нее кирпича и подсыпки песка. Заполнение уплотняющих канавок выполняют из маслостойкой резины или из проваренного в кабельной битумной массе джута, из пряжи внутреннего слоя кабеля или из хлопчатобумажного или пенькового канатика.
Применение для целей уплотнения наружного джутового слоя кабеля ее рекомендуется как более грубого, неодинакового по толщине и поэтому менее приемлемого для сальниковой набивки.
* Под остыванием массы надо понимать снижение температуры ее до t = 35° с, когда рука уже не ощущает тепла от прикосновения к муфте в масса не прилипает к пальцу руки,
