4-11. ОКОНЦЕВАНИЕ ТРЕХЖИЛЬНЫХ КАБЕЛЕЙ НАПРЯЖЕНИЕМ 35 кВ (УТВЕРЖДЕННАЯ КОНСТРУКЦИЯ)

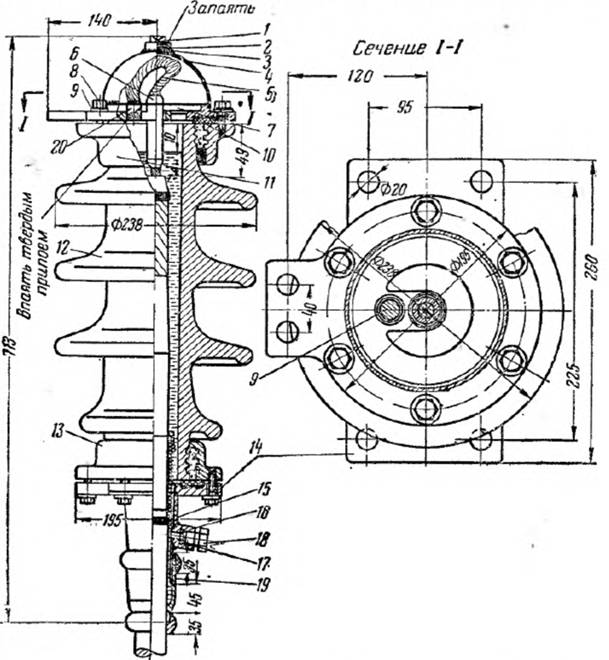

Риc. 4-135. Концевая муфта для кабелей на напряжение 35 кВ.
1 — пробка латунная; 2 —прокладка; 3— гнездо пробки латунное; 4 — колпак латунный; δ — перемычка гибкая; 6 — гильза контактная медная; 7 — фланец колпаке латунный; 8 — болт М10X35 стальной; 9 — шайба пружинная; 10 — прокладка резиновая маслостойкая; 11 — фланец верхний; 12 — изолятор КОН-35; 13— фланец нижний; 14 — плита латунная; 15— корпус латунный; 16 — штуцер латунный; 17 — шайба фибровая; 18 — болт латунный, 19 — манжета свинцовая; 20 — колодка контактная медная
Муфта МК-35 (рис. 4-135) состоит из латунного корпуса с опорной плитой, фарфорового изолятора типа КОН-35 с двумя фланцами по концам и верхней головки, имеющей форму колпака с приваренным фланцем. Изолятор прикрепляется болтами к опорной плите нижним фланцем и к колпаку — верхним фланцем.

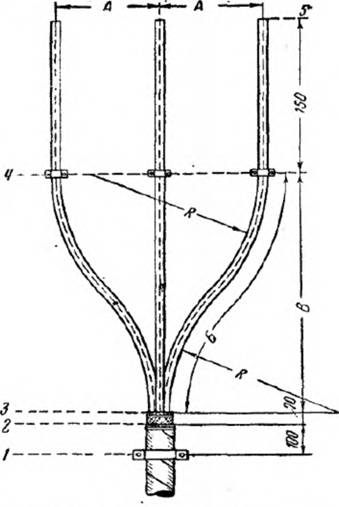

Рис. 4-136. Размеры разделки трехжильного кабеля на напряжение 33 кВ для концевых муфт.

  1. — линия закрепления стальной скобой трехжильного кабеля у места разделки его на отдельные освинцованные жилы;
  2. — линия обреза брони; 3 — линия обреза миткалевой обмотки трех скрученных отдельно освинцованных жил; 4 — линия закрепления отдельно освинцованных жил медными скобками; 5 — линия спая свинцовой манжеты с металлической оболочкой жилы кабеля.

Колпак снабжен пробкой для контроля уровня кабельной массы, а корпус — штуцером для нижней пробки. Герметичность муфты обеспечивается:
между изоляторами и фланцами — несколькими слоями глифталевого лака по поверхности глето-глицериновой замазки; у торцов изолятора — прокладками из маслостойкой резины; между корпусом и свинцовой оболочкой кабеля, а также в пробке колпака — пайкой припоем ПОС-30.
Для компенсации температурных колебаний к фланцу колпака приварен медный гибкий провод, соединенный другим своим концом с медной луженой гильзой, в которую впаяна жила кабеля.
Для повышения электрической прочности муфты у места среза свинцовой оболочки на изоляцию кабеля накладывается из бумажного пропитанного рулона конусная подмотка, поверх которой наматывается экран из медного луженого канатика.
Муфта предназначена для наружной и внутренней установок. Заливка муфты должна производиться массой МК-45.

 Таблица 4-86

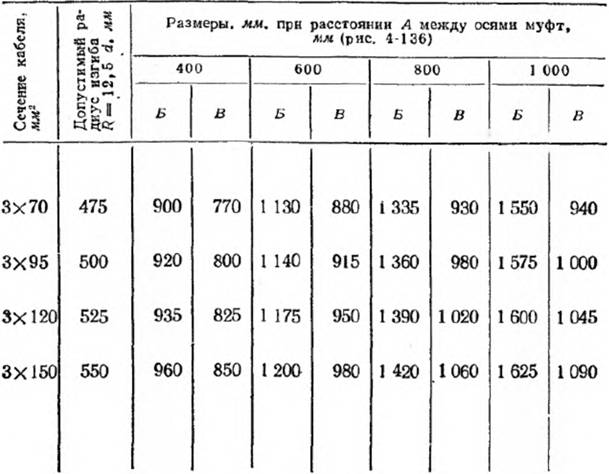

Размеры разделок трехжильных кабелей на напряжение 25 кВ

Примечание. Размер d — наружный диаметр жилы кабеля по свинцовой оболочке.

Детали муфты входят в комплектную поставку (см. Техническая документация на кабельные муфты, вып. III, Госэнергоиздат, 1957 г.). Для соединения жил кабеля с контактной колодкой муфты применяются контактные гильзы (табл. 4-87, 4-88 и рис. 4-142, 4-143). Вес муфты с изолятором и всеми деталями без массы составляет 28 кг.

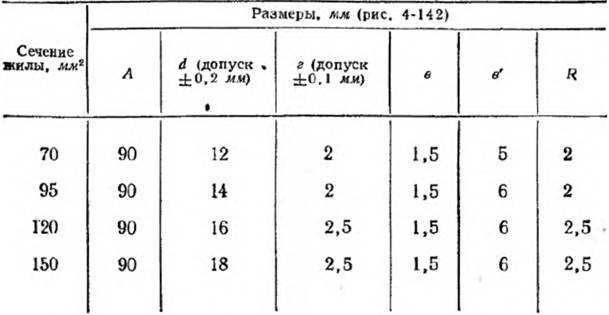

Таблица 4-87
Размеры контактных гильз для панки или сварки в зависимости от сечений кабелей

Примечание. Размер Б—0,5 А.

Таблица 4-88

Размеры контактных гильз для опрессования в зависимости от сечений кабелей

Таблица 4-89

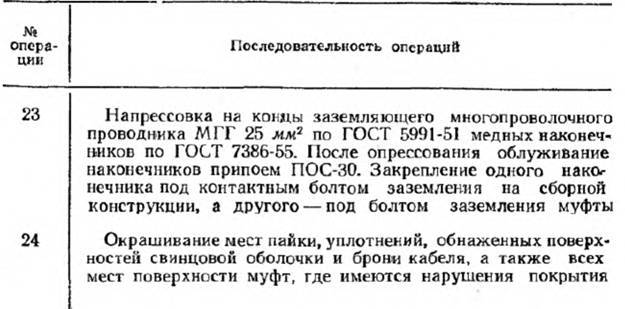

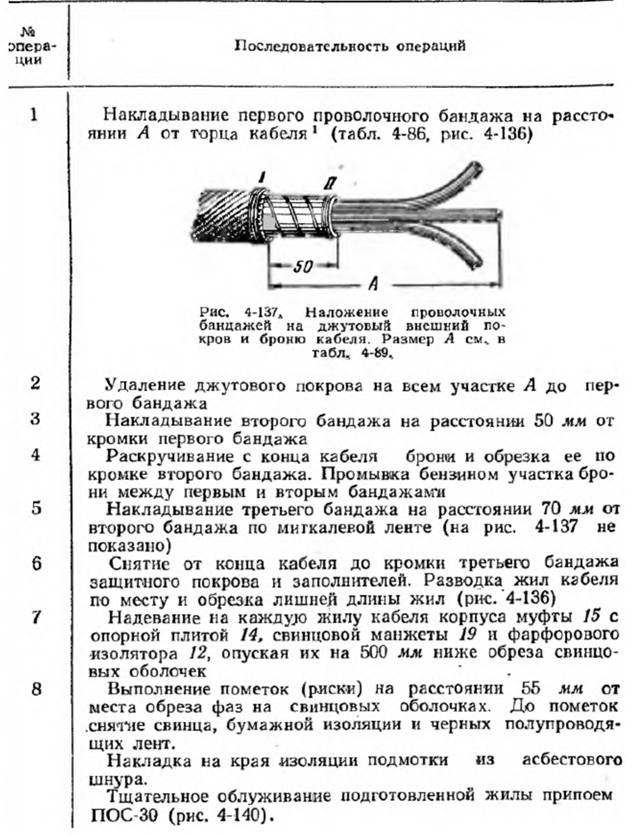

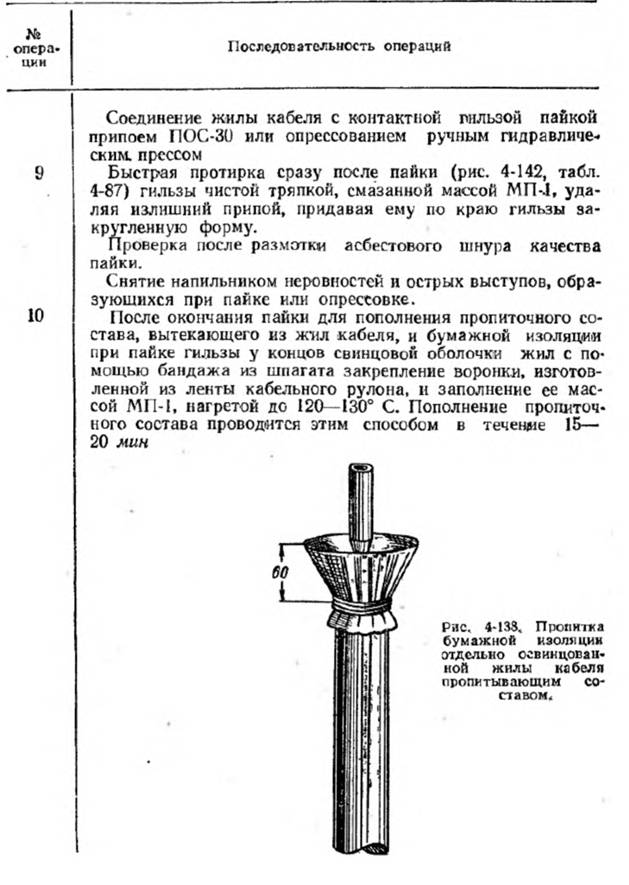

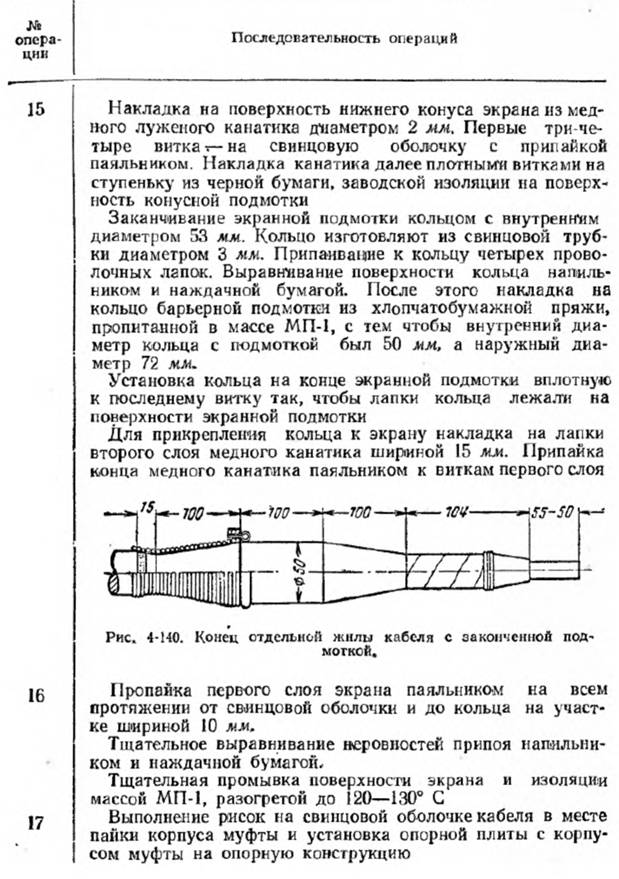

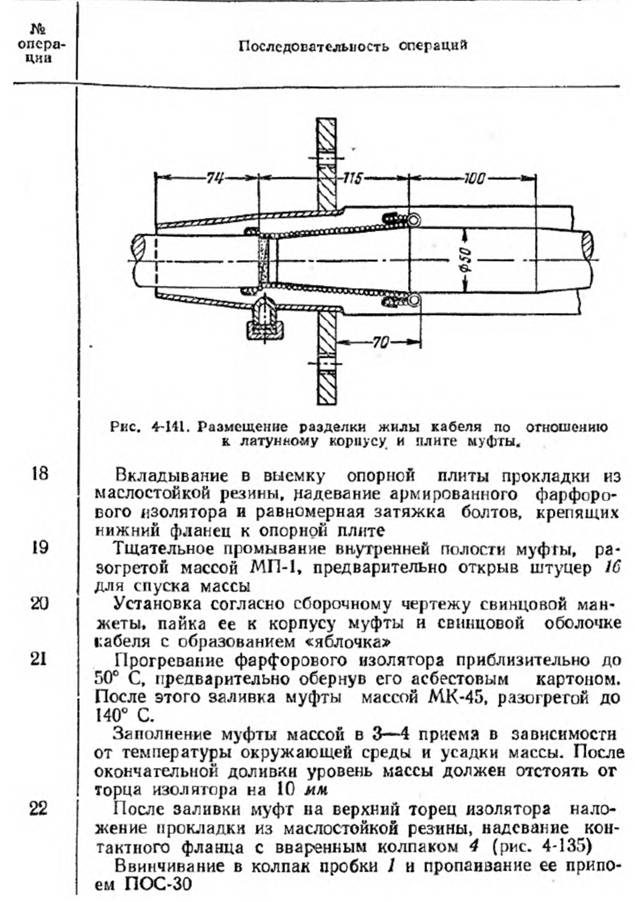

Технология монтажа муфт на напряжение 35 кВ (рис. 4-135)





1 Размер А определяется из условий установки муфты, ее конструкции, допустимого радиуса изгиба фаз и составляется из следующих соображений. На рис. 4-136 и в табл. 4-86 дан размер Б для крайних фаз от липни закрепления отдельно освинцованных жил до линии обреза миткалевой обмотки трех скрученных отдельно освинцованных жил в зависимости от расстояния А между осями муфт. Таким образом, учитывая размеры, указанные на рис. 4-135, размер А для крайних фаз определяется размером Б плюс 880 мм. Длина 880 мм в свою очередь получаемся из размера 150 мм (рис. 4-136) плюс жила длиной 610 мм, вводимая в муфту от свинцовой манжеты до половины соединительной гильзы, плюс 120 мм—длина от линии отреза миткалевой ленты (позиция 3 на рис. 4-136) до половины расстояния между линиями 1 и 2.
* Подмотку можно выполнить двумя способами.

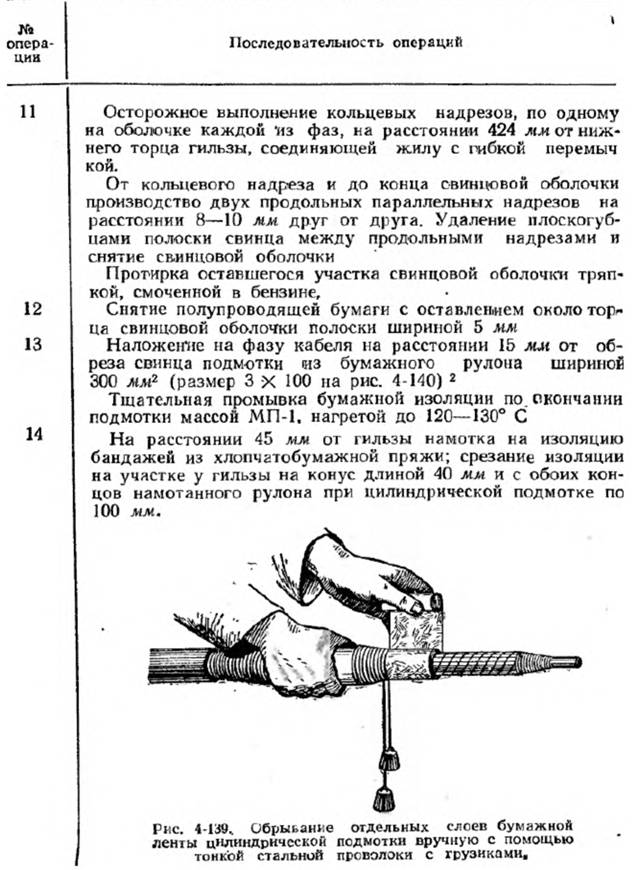

При первом способе бумага с рулона шириной 300 мм перематывается на участок жилы, образуя подмотку цилиндрической формы. Затем путем обрывания отдельных слоев ленты вручную с помощью стальной проволоки с грузиками с обоих концов цилиндрической подмотки ей -придается сигарообразная форма.
При втором способе бумага с рулона шириной 300 мм перематывается на участок жилы таким образом, чтобы с одного из концов подмотки уже сам по себе получился необходимый конусный скос. Скос конусной формы на другом конце подмотки получается путем соответствующего обрывания отдельных слоев ленты вручную с помощью стальной проволоки с грузиками. Во избежание разматывания после намотки каждый рулон необходимо перевязать пропитанной в массе МП-1 бумажной пряжей.

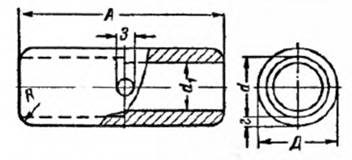

Рис. 4-142. Контактная гильза для соединения пайкой в концевых муфтах напряжением 35 кВ.

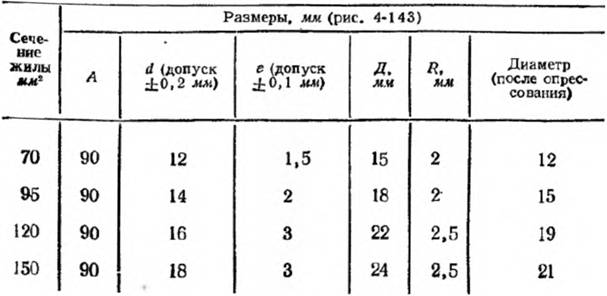

Рис. 4-143. Контактная гильза для соединения опрессованием в концевых муфтах напряжением 35 кВ.
