6. КОНЦЕВЫЕ ЗАДЕЛКИ СИЛОВЫХ КАБЕЛЕЙ В СТАЛЬНЫХ ВОРОНКАХ
а)        Заделки в конусных воронках для внутренних установок
(утвержденная конструкция)
Концевые кабельные воронки, не защищенные от попадания влаги сверху, применяются для оконцевания кабелей напряжением до 10 ко при монтаже их внутри сухих (отапливаемых и неотапливаемых) помещений. При возможности попадания в воронку влаги сверху (например, в цоколях мачт наружного освещения) применяются воронки в специальных исполнениях.
Корпуса воронок и их детали покрываются эмалью ΠΧΒ-715. Болты, гайки и шайбы заземления оцинковываются. Шов воронок выполняется сварным или кровельным. Соединение скобы (ушка) для заземления с корпусом воронки выполняется сваркой.

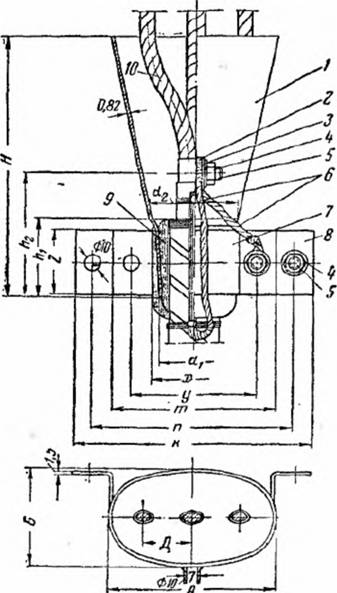

Рис. 4-58. Концевая воронка.
Рис. 4-59. Верхняя часть овальной концевой воронки.
9—10 — см. рис. 4-58; 11 — втулка фарфоровая; 12 — крышка воронки из листовой стали; 13 — крышка заливочного отверстия; 14 — заклепка стальная. Остальные части воронки идентичны изображенным на рис. 4-58.
1 — воронка из кровельной стали; 2 — скоба из кровельной стали; 3 — шайба стальная; 4 — гайка стальная М8; 5 — болт стальной М8; 6 — провод заземляющий медный; 7,8 — полухомуты стальные; 9 — лента просмоленная; 10— жила кабеля, обмотанная изолирующей лентой.

Рис. 4-60. Верхняя часть круглой воронки.

Рис. 4-61. Раскрой концевой воронки.
Остальные части воронки идентичны изображенным на рис. 4-58. Обозначения см. рис. 4-59.


Рис. 4-62. Фарфоровая втулка для овальных и круглых концевых воронок.

Рис. 4-63. Разделка конца кабеля для монтажа
воронки.
1 — наружный покров кабеля; 2 — ленточная броня; 3 — свинцовая или алюминиевая оболочка; 4 — поясная бумажная изоляция; 5 — жила в бумажной изоляции; 6 — верхний край воронки.

б)   Заделка трех- и четырехжильных кабелей напряжением до 1 кВ в упрощенных мачтовых муфтах конструкции МОСЭНЕРГО

Заделка применяется в наружных установках и на кабельных линиях сечением до 150 мм2 при переходе их в воздушные линии.
Конструкция муфты приведена на рис. 4-76 и 4-77, а размеры разделки на рис. 4-78.
Разделанные и освобожденные от изоляции концы кабеля, опрессованные по способу местного вдавливания (табл. 4-44) или с расщепленными жилами для предотвращения проникновения влаги (так называемый «замок»), выводятся из внутренней полости наружу муфты через фарфоровые втулки, устанавливаемые с наклоном вниз.
Мачтовые муфты работают в тяжелых атмосферных условиях и поэтому должны заливаться битумной массой марки МБМ.

в)   Заделка трехжильных кабелем до 10 кВ в мачтовой муфте конструкции Мосэнерго, улучшенной ОРГРЭС

Муфты эти применяются в качестве концевой заделки кабельных линий на открытых подстанциях при переходе их в воздушные линии, а также на кабельных вставках воздушных линий при пересечении ими различных сооружений по трассе. Конструкция улучшенной заделки трехжильных кабелей на напряжения до 10 кВ приведена на рис. 4-79—4-83, размеры разделки кабеля на рис. 4-84.
Муфты работают в тяжелых атмосферных условиях и поэтому должны заливаться битумной массой марки МБМ.

Т а б л и ц a 4-37

Размеры воронок и хомутиков к ним

Продолжение табл. 4-37

Примечания: 1. Кабели на 1 кВ трехжильные свыше 150 мм2 и четырехжильные свыше 120мм2 монтируются в воронках нормального габарита.

  1. Вес воронок указан без закрепляющих полухомутов.
  2. На корпусе воронки должка быть нанесена маркировка типоразмера воронки.

Размеры и веса раскроев воронок

Таблица 4-38

Таблица 4-39
Размеры и веса крышек овальных и круглых воронок

Таблица 4-40
Втулки фарфоровые для стальных кабельных воронок нормального
габарита

Таблица 4-4:
Размеры разделок кабелей при заделке в концевые воронки

Примечания: 1. Размер В определяется по месту.

  1. Размер Г зависит от сечения жилы и способа оконцевания ее наконечником (пайкой, сваркой или опрессовкой).
  2. Размер Д равен: 30 мм —для всех кабелей, заделываемых в круглых и овальных воронках нормального габарита; 20 мм— для кабелей, монтируемых в малогабаритных воронках типов МГВ-1 и МГВ-2, 25 мм—для кабелей, монтируемых в других двух типоразмерах малогабаритных воронок.
  3. Размер В равен: 20 мм — для всех кабелей, заделываемых в круглых и овальных воронках нормального габарита; 15 мм — для всех кабелей, заделываемых в малогабаритных воронках.

Таблица 4-42
Технология монтажа стальной концевой воронки






1 Размеры разделок без учета длин жил, необходимых для присоединения к токоприемнику или оборудованию, должны соответствовать рис. 4-63 и табл. 4-41.

  1. При монтаже овальных воронок жилы кабеля располагаются в одной плоскости, при монтаже круглых воронок — в вершинах равностороннего треугольника.
  2. Через середину подмотки пропускается заземляющий проводник, и воронка туго насаживается на подмотку,

Таблица 4-44
Медные трубки под опрессовку
Размеры трубки, мм


Сечение жилы секторной формы, мм

Длина

Наружный
диаметр

Внутрений
диаметр

25

18

11

8

35

20

12,3

9,3

50

22

14

11

70

24

17

13

95

26

18,6

14,6

120

28

22

16

150

30

24

18

Мачтовая муфта наружной установки
Рис. 4-76. Мачтовая муфта наружной установки для трех- и четырехжильных кабелей на напряжение до 1 000 в.
1 — крышка; 2 — корпус муфты; 3 — втулка; 4 — скоба; 5 — подкладка; 6 — хомут; 7 — шуруп; 8 — глухарь; 9 — заземляющий проводник.


Рис. 4-77. Детали мачтовой муфты ва напряжения До 1 000 в: а — крышка; б —крепление крышки к муфте; в — развертка верхней части муфты.

Таблица 4-43
Технология монтажа мачтовой муфты на напряжения до 1 кВ (рис. 4-76)

Отличительными особенностями улучшенной конструкции муфт по сравнению с находящимися в эксплуатации конструкциями являются:
обеспечение герметичности путем устройства вводной переходной свинцовой манжеты, припаиваемой к стальному корпусу муфты и свинцовой оболочке кабеля; применение точеных фланцев, к которым на уплотняющих прокладках крепятся фарфоровые изоляторы и крышка муфты;
применение резиновой диафрагмы для частичной компенсации расширения кабельной массы при изменениях температуры.

Рис. 4-79. Мачтовая муфта с компенсатором для кабелей на напряжения до 10 кВ.
Основной недостаток улучшенной конструкции мачтовой муфты заключается в наличии пяти переходных контактов, а именно: жила — кабельный наконечник внутри муфты, кабельный наконечник — проходной штырь внутри н снаружи муфты, перемычка к воздушной линии — наконечник у штыря снаружи муфты, и, наконец, линейные болтовые зажимы присоединения перемычки к воздушной линии.

Наличие проходного изолятора со штырем создает и другие недостатки: возможность прокручивания штырей вместе с наконечниками и замыкания соседних фаз между собой, сложность присоединения внутри муфты вследствие малых габаритов, нарушение герметизации из-за болтовых соединений и т. д.
