а) Испытания силовых кабелей

Согласно «Правилам устройства электроустановок» отечественные и импортные электрические кабели как новые, так и бывшие ранее (до монтажа) в эксплуатации должны подвергаться испытаниям 1 (табл. 2-75).
В ряде случаев измерение сопротивления изоляции и испытание кабелей повышенным напряжением производятся как после их прокладки, так и до прокладки (прокладки под водой, в блоках, по вертикали на значительную высоту, а также в тех случаях, когда качество кабелей вызывает сомнение вследствие наличия механических и иных повреждений кабелей или барабанов).

1 Для специальных установок (электрификация транспорта, подземных установок горной промышленности, рентгеновских и т. п.) приведенные здесь нормативы действительны в той мере, в какой они не изменены специальными правилами для этих установок,

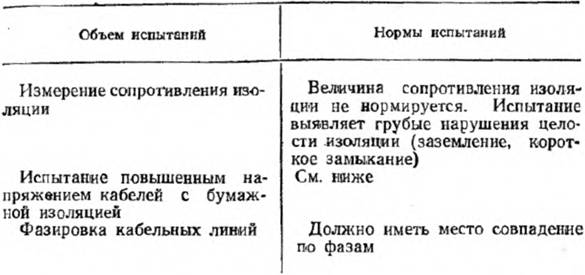

Таблица 2-75
Объем и нормы электрических испытаний кабельных линий

В практике указанным выше испытаниям сопутствуют: осмотр целости барабанов с кабелями; проверка отсутствия повреждений на конце кабеля, выведенного на щеку барабана, а также на витках первого повива кабелей на барабанах; осмотр, а когда это необходимо, и разборка отрезков высоковольтных кабелей в лаборатории; определение целости жил кабеля; составление соответствующих актов испытаний и осмотров кабелей.

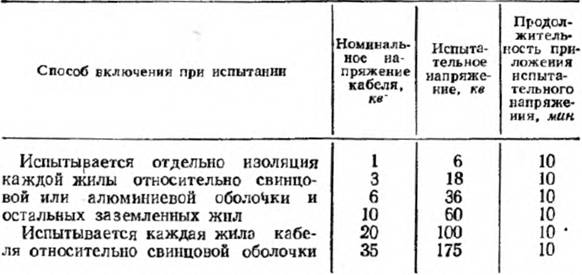

Таблица 2-76
Нормы испытаний кабелей повышенным напряжением выпрямленного тока (по ГОСТ 340-59 и 6515-55)

Примечание. Кабель считается выдержавшим испытание, если не произошло пробоя, не замечено скользящих разрядов, толчков тока утечки или нарастания тока утечки после того, как он при испытании достиг установившегося значения.

Для кабелей, не имеющих паспорта, объем испытаний расширяется в той степени, в какой это вызывается необходимостью в привязке к данному кабелю. Это же положение распространяется и на кабели, бывшие в эксплуатации, паспортные данные которых вызывают сомнение.
Каждый из кабелей перед вводом его в эксплуатацию испытывается отдельно вместе с относящимися к нему концевыми воронками или муфтами. Испытание кабелей в этом случае вместе с присоединенными к ним другими элементами электротехнических устройств не допускается.
Испытание повышенным напряжением (табл. 2-76) является основным, так как только при нем могут быть выявлены возможные местные дефекты изоляции кабеля.

б) Испытания контрольных кабелей

Согласно «Правилам устройства электроустановок» для проводок цепей управления, защиты и измерения, выполненных контрольным кабелем, обязательны следующие испытания:

  1. Измерение сопротивления изоляции мегомметром 500— 1000 в. упомянутых цепей со всей присоединенной аппаратурой (приводы, контакторы, реле, приборы, обмотки измерительных трансформаторов и т. п), при котором величина сопротивления изоляции должна быть для каждого присоединения вторичных цепей не менее 1 Мом. Отдельные присоединения, проверенные по состоянию изоляции, должны быть внесены в протокол испытания с указанием величины сопротивления изоляции.
  2. Испытание напряжением 1 000 В переменного тока в течение 1 мин проводок указанных цепей с присоединенной аппаратурой на испытательное напряжение 1 000 В и выше (приводы, контакторы, реле, приборы, обмотки измерительных трансформаторов тока и т. п.) с соблюдением требований «Инструкции по испытаниям электрической прочности изоляции вторичных цепей повышенным напряжением переменного тока» (Госэнергоиздат, 1954).

 Испытание напряжением 1 000 в. переменного тока может быть заменено испытанием при помощи мегомметра 2 500 в; при этом сопротивление изоляции цепей отдельных присоединений должно быть не менее 1 Мом.

в)          Документация для сдачи кабельных линий в эксплуатацию

При сдаче кабельной линии в эксплуатацию должна быть сдана следующая документация:

  1. проект кабельной линии с перечнем существенных отклонений и указанием, с кем и когда эти отклонения согласованы;
  2. исполнительная трасса кабельной линии, выполненная в масштабе 1:200 натуральной величины для населенной местности и 1:500 во всех остальных случаях;
  3. материалы по согласованию трассы кабельной линии;
  4. протоколы заводских испытаний барабанов кабелей, а при их отсутствии—дубликаты;

б) акты наружного осмотра кабелей на барабанах;

  1. протоколы прогрева кабелей перед прокладкой в зимних условиях;
  2. инвентарная опись всех элементов кабельной линии, а для контрольных кабелей — кабельный журнал;
  3. акты на скрытые работы (осмотр проложенных кабелей перед засыпкой траншей);
  4. акт испытания кабельной линии после прокладки.
