Протяжка кабеля на одном участке (между двумя колодцами) состоит из следующих операций (рис. 2-106):

  1. Прикрепление троса к кабелю. Кабель может быть прикреплен к тросу или непосредственно за жилы, или при помощи проволочного чулка или брезентового пояса, или же при помощи специального зажима.

При креплении троса к кабелю при помощи проволочного чулка или брезентового пояса максимальная длина протягиваемого кабеля марок СГТ и АСГТ не должна превышать данных, указанных в табл. 2-69.
В табл. 2-70 приведены максимально допустимые усилия при протяжке кабелей марок СГТ и АСГТ более длинных концов кабелей с захватом непосредственно за жилы с помощью специального зажима.
При правильном соотношении между диаметром кабеля и внутренним диаметром канала (диаметр канала должен быть в 1,5 раза больше диаметра кабеля) при хорошей смазке и при отсутствии значительных смещений в местах стыка труб усилия, необходимые для протяжки кабелей, обычно значительно меньше максимально допустимых.

  1. Установка ролика для раскатки кабеля у горловины люка колодца, γ которого расположен барабан с кабелем (рис. 2-106).

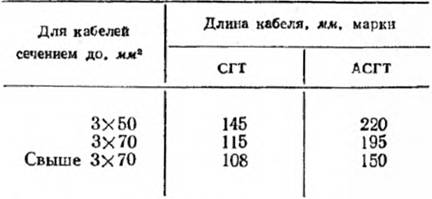

Таблица 2-69
Максимальная длина протягиваемого кабеля в блоки

  1. Сборка установки для контроля усилия тяжения и пропускания троса лебедки через систему блоков установки (рис. 2-107).
  2. Прикрепление троса лебедки к тросу, затянутому в трубу.
  3. Установка металлических разъемных воронок с широким раструбом (рис. 2-108) в местах входа и выхода кабеля из труб в колодцы по размерам согласно табл. 2-71.
  4. Опускание конца кабеля в колодец, направление его в трубу и протяжка.

Для облегчения протяжки кабель должен быть смазан тавотом или солидолом. Смазку следует производить по мере поступления кабеля в трубу. Расход смазки — 8—10 кг на каждые 100 кабеля.
Если при затяжке кабеля динамометр покажет усилие, превышающее максимально допустимое, необходимо прекратить затяжку и устранить причину, вызвавшую превышение этого усилия.
Сквозная протяжка кабеля на двух участках через один промежуточный колодец возможна лишь при условии·, если оба участка расположены на одной прямой или, во всяком случае, если оси каналов имеют незначительное смещение от прямой.
При сквозной протяжке в первую очередь затягивают кабель в короткий участок трассы, затем затягивают трос в длинный участок, прикрепляют его к концу кабеля, выходящего из короткого участка, и затягивают кабель в длинный участок трассы. В местах входа кабеля в трубу устанавливают разъемные стальные воронки с широким раструбом.
В промежуточном колодце, соединяющем оба участка прокладки кабеля, во время протяжки должен находиться монтер для наблюдения за ходом протяжки троса, а затем кабеля и для направления конца кабеля, вышедшего из короткого участка в длинный.
Необходимо наблюдать за тем, чтобы кабель в промежуточном колодце не испытывал чрезмерного натяжения.
Протяжка на двух участках способом петли может быть применена при наличии в промежуточном колодце щелевого люка или щели в перекрытии. Барабан с кабелем устанавливают у промежуточного колодца. Сначала протягивают кабель на одном участке трассы (со средней точки трассы до одного из ее концов).

Схема протяжки кабеля »а одном участке
Рис. 2-106. Схема протяжки кабеля »а одном участке.
1 — кабель; 2 — ролик; 3 — место смазки кабеля; 4 — воронки; 5 — трос; 6 — желоб; 7 — место зачалки троса лебедки к главному тросу;
8 — установка для контроля усилий тяжения кабеля

Рис. 2-107. Установка для контроля усилий тяжения кабеля.

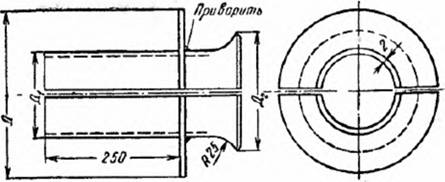

Рис. 2-108. Разъемная воронка.
1 — динамометр ЗТ; 2 — подвесные блоки; 3 — стационарные блоки; 4— каркас (из угловой стали).

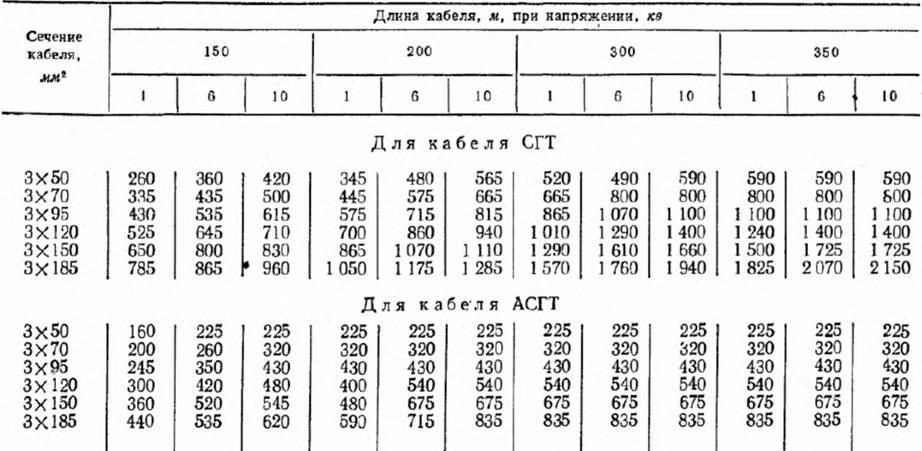

Таблица 2-70
Максимально допустимые усилия (кГ) при протягивании кабелей марки СГТ и АСГТ через блочную канализацию

Примечание. Предельное усилие при протягивании кабеля через блочную канализацию принято в размере, не превышающем 1/6 прочности жил. Для снижения усилия протягивания необходимо предварительно тщательно очищать канал и применять обильную смазку.

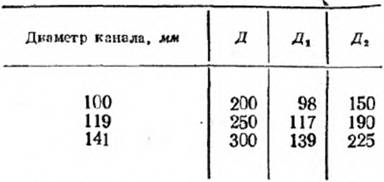

Размеры металлических разъемных воронок (рис. 2-108)

Примечание. Д, принимается на 2 мм меньше диаметра канала.
Таблица 2-71

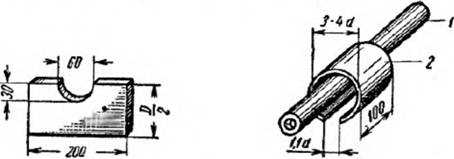

Рис. 2-109. Деревянная  подкладка.
Д — диаметр кабельной муфты.
Рис. 2-110. Асбоцементное кольцо для защиты кабеля.
1 — кабель; 2 — кольцо; d — наружный диаметр кабеля.

Если два участка имеют неодинаковую длину, го протяжку кабеля начинают на более длинном участке. Затем сматывают кабель с барабана на длину второго участка (с припуском на муфтовое соединение), раскладывают его в виде петли на земле и отрезают кабель у барабана. Длина второго участка и соответствующий припуск на муфтовое соединение должны быть тщательно отмерены. Далее, затянув трос на втором участке, спускают конец петли кабеля в колодец и, прикрепив конец кабеля к этому тросу, производят окончательную затяжку кабеля, следя тщательно за тем, чтобы радиус изгиба кабеля при опускании петли в колодец не был меньше допустимого.
Протягивание кабеля в блоках следует производить со скоростью 4—5 км/ч и, по возможности, без остановок, во избежание возникновения больших усилий при трогании кабеля с места.

Конец кабеля, отрезанный у барабана и опущенный в колодец, должен быть запаян.
По обеим сторонам соединительных муфт (на расстоянии 1 м от муфты) концы кабеля должны быть закреплены на опорных конструкциях колодца, по которым кабель прокладывается. Кроме того, по обеим сторонам муфты необходимо устанавливать деревянные подкладки (рис. 2-109).
В местах сближения кабелей на расстояние меньше допустимого (например, в местах выхода кабелей из труб, в местах пересечений и т. п.) на кабели необходимо надевать асбоцементные кольца (рис. 2-110).
