в)      Особенности монтажа кабелей в пожароопасных помещениях.

В пожароопасных помещениях всех классов, как правило, должны применяться бронированные кабели. При этом в зависимости от характера ожидаемых механических
воздействий и прочих условий эксплуатации допускается применение и небронированных кабелей с резиновой или полихлорвиниловой изоляцией в свинцовой или полихлорвиниловой оболочке. В местах, где небронированные кабели будут подвергаться механическим воздействиям, должны применяться защитные покрытия.
Бронированные кабели могут прокладываться без дополнительной защиты в производственных помещениях всех видов, исключая отдельные участки, где кабели подвержены интенсивным механическим воздействиям. На этих участках должны применяться дополнительные защитные покрытия (например, стальные трубы).
Металлические оболочки кабелей обязательно защищаются слоем краски или другим антикоррозийным покрытием. Соединение и оконцевание алюминиевых жил кабелей в пожароопасных помещениях должно выполняться пайкой или сваркой.
По открытым эстакадам трубопроводов с горючими жидкостями в наружных установках класса П-III допускается прокладка бронированных кабелей без джутового покрова, по возможности, с противоположной от трубопроводов стороны.

Устройства для ввода кабелей в машины, аппараты и приборы должны соответствовать исполнениям машин или аппаратов для данного класса помещения и установки.

г)      Особенности монтажа кабелей во взрывоопасных помещениях.

В соответствии с техническими условиями на производство и приемку монтажных работ (раздел ХIII, ч. II) должны выполняться следующие требования:
прокладываемые кабели должны быть удалены не менее чем на 50 мм от задвижек вентилей, обратных клапанов, конденсационных горшков и другой технологической арматуры;
при пересечении кабелей с трубопроводами, несущими химические реагенты, кабели должны быть защищены толстостенными манжетами (отрезками водогазопроводных труб); манжеты закреплять хомутами;
переходы кабелей с элементов зданий на стационарное технологическое оборудование с активными химическими реагентами выполнять с постановкой на оборудовании переходных протяжных коробок или специальных арматур, габариты которых должны допускать замену отрезков кабелей, проложенных по оборудованию, и соединение их с отрезками, проложенными по стенам зданий.
Во взрывоопасных помещениях всех классов при напряжениях до и выше 1 000 В открыто проложенные кабели с резиновой или бумажной изоляцией должны быть бронированными и не должны иметь наружных защитных покровов из горючих веществ (джут и др.). В исключение этого требования в осветительных сетях при напряжениях не более 250 В по отношению к земле в помещениях B-Ia, В-Iб и В-IIа допускается при отсутствии механических и химических воздействии открытая прокладка небронированных кабелей с резиновой изоляцией в свинцовой или полихлорвиниловой оболочке.
В помещениях В-Iб выбор кабелей и их защита должны производиться, как для невзрывоопасных помещений.
Кабели с алюминиевыми жилами при условии выполнения соединений и оконцеваний жил пайкой или сваркой, а также при наличии специальных контактных зажимов у токоприемников, аппаратов и приборов, к которым они присоединяются, допускаются для силовых и осветительных сетей во взрывоопасных помещениях, за исключением классов В-I и В-Iа.
Во взрывоопасных помещениях всех классов допускается прокладка бронированных кабелей в каналах. При этом в помещениях В-I и В-Ia, содержащих горючие пары или газы с удельным весом более 0,8 по отношению к воздуху, и в помещениях В-II каналы должны засыпаться песком с соответствующим снижением нагрузок кабелей.
В каналах, подлежащих засыпке песком, кабельные конструкции и отдельные крепежные скобы или накладки следует устанавливать так, чтобы глубина заложения кабелей от уровня пола была бы не менее 100 мм; переходы кабелей с одной стенки на другую необходимо производить по дну каналов, а конструкции и детали дополнительно защищать от коррозии окраской густым асфальтовым лаком.

В помещениях класса B-II допускаются также применение пылеуплотненного исполнения каналов (например, покрытие асфальтом) и прокладка в них небронированных кабелей.

Рис„ 2-86. Проход через стену одним — тремя кабелями.
I — белая глина с органическим или неорганическим волокнистым наполнителем; 2 — оштукатурить и затереть.

Рис. 2-87. Проход кабеля через перегородку.
1 — заделка пластифицированным цементным раствором; 2— асбоцементная труба; 3 — заделка джутом и белой глиной.
Для помещений всех классов допускается прокладка кабелей в туннелях и блоках, изолированных от производственных помещений. Выводные отверстия из туннелей и блоков для кабелей должны быть тщательно заделаны несгораемыми материалами с надежным уплотнением. Для помещений класса В-I при газах тяжелее воздуха ввод в подстанцию кабелей допускается только через наружные стены.

Проходы из помещений класса В-I с газами легче воздуха следует дела1ь над полом (20—30 см от пола), а при газах тяжелее воздуха — под междуэтажным перекрытием (под потолком). Все проходы следует заделывать пластифицированным цементом и, как правило, оштукатуривать с двух сторон (с затиркой) В одной проходной гильзе может быть проложен только один кабель.
Способом, показанным на рис. 2-86, могут быть сделаны проходы для одного—трех кабелей при переходах из помещений классов B-Ia, В-Iб, В-IIа: ·
в другие такие же помещения;
в помещения, содержащие продукты других категорий или групп;
в помещения невзрывоопасные; наружу с выходом под землю.
Заделка асбоцементных труб (рис. 2-87) применяется для прохода до двух-трех кабелей из помещений:
класса В-I — в другие взрывоопасные помещения и наружу, с выходом под землю;
классов В-I, В-Iб, Β-ΙΙ, В-Iа — в другие такие же помещения и наружу с выходом под землю.

Проходы с заделкой белой глиной без труб (рис. 2-88) через капитальные стены двумя-тремя кабелями разрешаются в тех случаях, в которых разрешается заделка в асбоцементных трубах.
Проход кабеля через капитальную стену
Рис. 2-88. Проход кабеля через капитальную стену. 1—заделка белой глиной
Рис. 2-90. Бетонные однорядные проходные плиты. 1—плита; 2—заделка пластифицированным цементным раствором; 3 — болт; 4 — заделка джутом и белой глиной; 5—планка стальная.
Рис. 2-89. Бетонные однорядные проходные плиты с стальными гильзами и одинарными сальниками. 1—видогазопроводная труба; 2 — плита; 3 — заделка пластифицированным цементным раствором; 4 — болт; 5 — сальник; 6 — планка стальная толщиной 10 мм.

Бетонные однорядные проходные плиты со стальными гильзами и одинарными сальниками (рис. 2-89) применяются при проходе более двух-трех кабелей из помещений класса В-I. с газами легче воздуха в помещения подстанции, щитовые и другие, с искрящим или образующим дугу невзрывозащищенным оборудованием. Эти плиты устанавливаются под полом.

Бетонные однорядные проходные плиты (рис. 2-90) применяются для прохода более двух-трех кабелей из помещений: класса В-I — в другие взрывоопасные помещения; классов В-Iа, В-Iб, В-II,
ВII-а — в другие такие же помещения, в невзрывоопасные помещения и наружу с выходом под землю.
Внутри взрывоопасных помещений, а также в непосредственной близости от технологических аппаратов взрывоопасных наружных установок устанавливать соединительные и ответвительные муфты запрещается.

вид взрывобезопасной коробки для перехода с кабеля

Рис. 2-91. Общий вид взрывобезопасной коробки для перехода с кабеля СБ сечением до 25 мм2 на провод (в скобках указаны размеры для кабеля сечением 35 и 50 мм2).
1 — корпус; 2 — крышка; 3 — шайба; 4 — болт; 5 — распорка; 6 — кабельная масса; 7 - жилы кабеля; 8— уплотнение; 9 — проволока 2,5 мм2; 10 — кабельный наконечник; 11 — муфта; 12 — насадка; 13 — контргайка; 14 — соединительная гильза; 15 — контргайка; 16 — соединительная труба; 17 — муфта; 18 — заполнение; 19 — сгон, 20 — штуцер; 21 — заливочная паста; 22 — пробка; 23 — футорка; 24 — провод; 25 — кабельный наконечник; 26 — вводная труба кабеля; 27 — фланец приемной коробки электродвигателя.

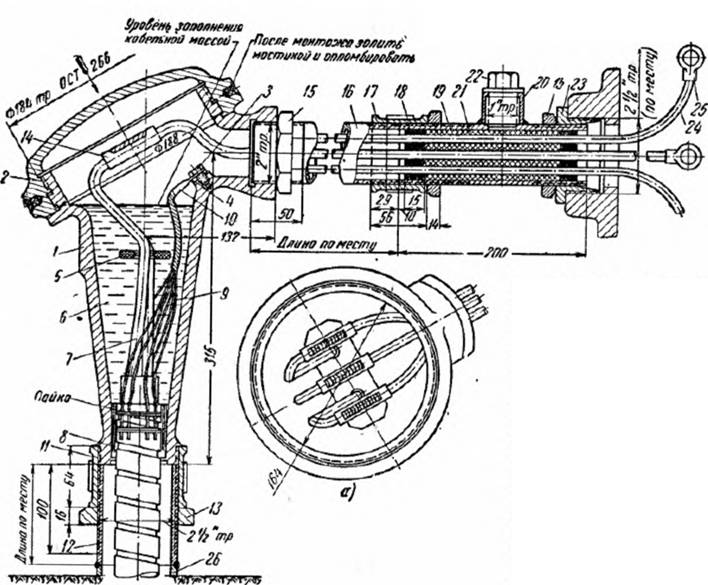

Рис. 2-92. Общий вид взрывобезопасной коробки для перехода с кабеля СБ сечением до 120 мм2 на провод. а — вид по стрелке со снятой крышкой; 1 — корпус; 2 — крышка; 3 — болт; 4— шайба; 5 — распорка; 6 — кабельная масса; 7 — жилы кабеля; 8 — уплотнение; 9 — проволока 2,5 мм2; 10 — кабельный наконечник; 11— муфта; 12— насадка; 13 — контргайка; 14 — соединительная гильза; 15 — контргайка; 16 — соединительная труба; 17 — муфта; 18 — заполнение; 19 — сгон; 20 — штуцер; 21— заливочная паста; 22 — пробка; 23 — футорка; 24 — провод; 25 — кабельный наконечник; 26 — вводная труба кабеля; 27 — фланец приемной коробки электродвигателя.

Вводы кабелей в электрические машины и аппараты должны выполняться при помощи вводных арматур. Места вводов должны быть надежно уплотнены. В помещениях классов В-I а и В-IIа для машин большой мощности, не имеющих вводных муфт (например, тихоходные электродвигатели в исполнении повышенной надежности против взрыва), допускается устанавливать концевые муфты в пыленепроницаемых шкафах, расположенных в местах, доступных лишь для обслуживающего персонала (например, в фундаментных ямах).
В тех случаях, когда вводные коробки электродвигателей не приспособлены для присоединения кабелей с бумажной изоляцией, необходимо устанавливать специальные взрывобезопасные переходные коробки. В качестве примера чертежи такого рода коробок, разработанные проектно-наладочной конторой треста «Центроэлектромонтаж» Минстрой РСФСР, показаны на рис. 2-91 и 2-92.
В наружных установках класса В-I г бронированные кабели по эстакадам с трубопроводами технологического назначения допускается прокладывать:
по возможности, со стороны трубопроводов с негорючими веществами; ниже трубопроводов — при наличии горючих паров или газов с удельным весом менее 0,8 по отношению к воздуху;
над трубопроводами — при наличии горючих паров или газов с удельным весом более 0,8 по отношению к воздуху.
Кабели для номинальных напряжений выше 1 000 В должны быть проверены по току короткого замыкания.
