Подготовка кабельной трассы к прокладке кабелей.

Перед укладкой кабелей в траншею необходимо:

  1. откачать воду со дна, если таковая имеется;
  2.  изготовить, установить и закрепить трубы (асбоцементные, керамиковые, чугунные) в местах пересечения трассой дорог, улиц, проездов и др.;
  3. заготовить проходы в здание через стены, заделать о них трубы, предотвратив при этом возможность попадания воды из траншеи в здание:
  4. удалить камни и тому подобные предметы со дна траншеи и выровнять дно;
  5. сделать подсыпку толщиной 100 мм на дно траншеи мелкой землей, не содержащей камней, строительного мусора, шлака и т. п., или в городах с усовершенствованными дорожными покровами — песком;
  6. подготовить барабан с кабелем к прокладке, а именно: установить барабан из расчета раскатки кабеля в направлении, противоположном указательным стрелкам на щеках барабана; подвесить барабан на стальной оси; снять обшивку и. произвести внешний осмотр состояния кабеля на барабане. При раскатке кабеля с транспортера у последнего имеется для этой цели стальная ось. При подвеске кабеля на домкраты стальная ось выбирается согласно табл. 2-60.

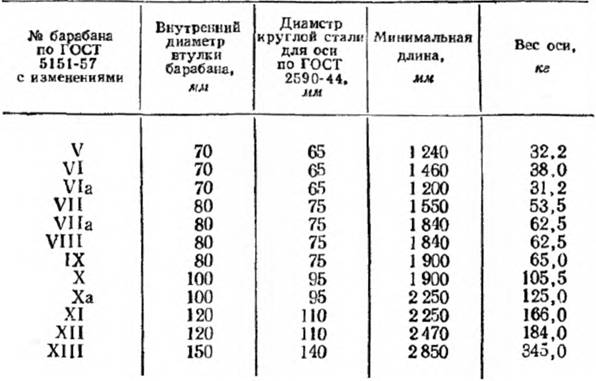

Таблица 2-60
Выбор стальной оси для подъема барабанов с кабелем

Раскатка кабелей по трассе и прокладка их в траншее.

 Способы раскатки кабелей по трассе при прокладке их в траншеях следует выбирать в соответствии с указанием табл. 2-4. Для раскатки кабеля с движущегося барабана следует применять кабельный транспортер, буксируемый автомобилем или трактором. При отсутствии транспортера может быть использован автомобиль, в кузове которого барабан с кабелем устанавливается — подвешивается на кабельных домкратах (рис. 2-71).
Укладка кабеля в траншею с автомашины
Рис. 2-71. Укладка кабеля в траншею с автомашины, оборудованной погрузчиком ПКБ-3
В последнем случае необходим автокран для подъема барабана с продетой через него стальной осью. Домкраты должны быть надежно закреплены в кузове автомашины. Во время раскатки кабеля барабан вращают вручную выделенные для этой цели рабочие. Размотка кабеля должна производиться с верхней части барабана. Рекомендуемая скорость движения транспортера с кабелем 3 км/ч.
Расстояние между краем траншеи и машиной должно быть не менее глубины траншеи, умноженной на 1,25.
Концы соединяемых кабелей при параллельной прокладке их следует располагать в шахматном порядке на расстоянии 2 м; на них оставляется запас по длине 0,5 м (рис. 2-72).
Раскатку кабеля по роликам с применением лебедки с электроприводом или ручной лебедки необходимо производить следующим образом. По трассе устанавливают угловые и линейные ролики (последние на расстоянии не более 5 м друг от друга). На одном конце трассы устанавливают на домкратах барабан с кабелем, а на другом — электролебедку или ручную лебедку; для электролебедки подходят временное электропитание.

При необходимости протягивания кабеля через трубы на передние концы труб (по ходу протяжки) должны быть установлены специальные разъемные монтажные воронки.
Стальной трос раскатывается и прикрепляется при помощи специального зажима или непосредственно к жилам кабеля. При небольших усилиях тяжения крепление троса к кабелю может быть осуществлено при помощи проволочного чулка или брезентового пояса.

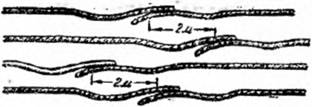

Рис. 2-72. Расположение концов кабелей при параллельной прокладке их.
Трос, электролебедку и ручную лебедку следует выбирать согласно данным табл. 2-61 и 2-62. Конструктивные подробности о роликах и зажимах конца кабеля изложены в Справочнике электромонтера, вып. 6, Госэнергоиздат. 1959.

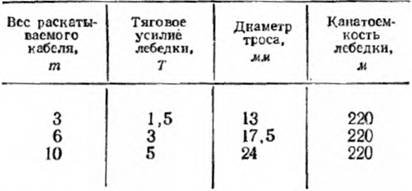

Таблица 2-61
Выбор электролебедки однобарабанной для раскатки кабеля

После раскатки кабель должен быть опят с роликов и уложен на дно траншеи. Кабели укладываются о траншею с максимальной осторожностью и с некоторой «слабиной» около 3% общей длины во избежание растяжения при охлаждении (для компенсации температурных деформаций). В местах входа кабеля (в трубы и выхода из них на кабель необходимо наматывать джут в два-три слоя и производить подбивку земли.
При невозможности по местным условиям применения механизированной прокладки кабеля раскатка и прокладка его производятся ручным способом.

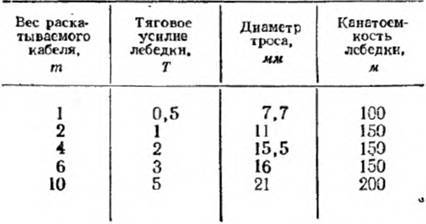

Таблица 2-62
Выбор ручной лебедки однобарабанной для раскатки кабеля

При раскатке и прокладке кабеля вручную тяжение его осуществляется рабочими, расставленными по трассе, по единой команде производителя работ. Число рабочих при ручной прокладке определяют из расчета, чтобы в среднем на одного рабочего приходилась нагрузка в пределах до 35 кГ.
При раскатке и прокладке кабеля необходимо следить за тем, чтобы он не имел недопустимых изгибов, перекруток и механических повреждений. Для этого на всех ответственных местах, у барабана, в местах поворота трассы, прохода кабеля через трубы и пр. должны быть расставлены опытные рабочие или электромонтеры.
У барабана с кабелем должен быть устроен тормоз в виде доски с колодкой, прижимаемой к щеке барабана для регулирования скорости его вращения.
При прокладке кабеля должны быть обеспечены согласованность и одновременность действий всех рабочих по всему фронту работ, для чего рекомендуется при больших работах иметь на трассе местные радиоузлы и осуществлять команду с помощью телефона или громкоговорителя. Подача сигналов может производиться также флажками или другими условными знаками.
Если концы уложенной строительной длины кабеля попадают на наклонный участок трассы (уклон до 20о), необходимо в этом месте дно траншеи выровнять на длине (рис. 2-73), с тем, чтобы соединительная муфта находилась на горизонтальной площадке, а высота Н не должна превышать величины, предусмотренной в табл. 2-45. При больших уклонах (до 50°) с подъемом нс больше угла естественного откоса грунта прокладку кабелей в траншеях надо производить с креплением по рис. 2-74. Закрепление кабеля производится в начале уклона и перед дном оврага, выше уровня вешних вод. На дне оврага кабель должен защищаться трубой.

Рис. 2-73. Укладка соединительных муфт кабелей с ленточной броней на уклонах до 20°.
Запасы кабеля в виде одного или нескольких колец (витков) не должны допускаться ввиду массового выхода кабелей из строя из-за перегрева в этих местах. Запасы следует создавать на конце линии, у вертикальных стояков, при переходе в подводную трассу и т. π. Запас кабеля должен укладываться неполной петлей на глубине 0,7—0,8 м с нормальным радиусом изгиба кабеля без каких-либо пересечений; сближение с другими кабелями допускается на расстояние не менее 150 мм при величине запаса кабеля не более 4—5 м.

Ввод силовых кабелей в здание из траншей рекомендуется проводить по разработанным институтом «Моспроект» проектным решениям (см. рис. 2-75 и табл. 2-63, рис. 2-76—2-78).
Способы герметической заделки труб при вводе кабеля в здание и внутри его (узел А на рис. 2-76—2-78) показаны на рис. 2-79 и 2-80. Выводы кабелей из траншей на стену здания и на опору воздушной линии показаны на рис. 2-81, а из отдельно стоящего трансформаторного пункта — на рис. 2-82. Силовой кабель, выходящий из траншей, согласно правилам устройств электроустановок должен в этих случаях быть защищен от механических повреждений (передвижение автотранспорта, механизмов и грузов, доступность для посторонних лиц) на высоте 2 м от уровня земли, а высота Н (рис. 2-81) не должна превышать величины, предусмотренной в табл. 2-45.
Прокладку разогретого кабеля при отрицательных температурах необходимо производить быстро, в соответствии с рекомендациями.


Рис. 2-74. Прокладка кабелей с ленточкой броней на уклонах ст 20 ДО 50°,
1 — накладка; 2 — болт; 3 — гайка; 4 — труба; 5 — колодка; 6 - столб; 7 — вкладыш.

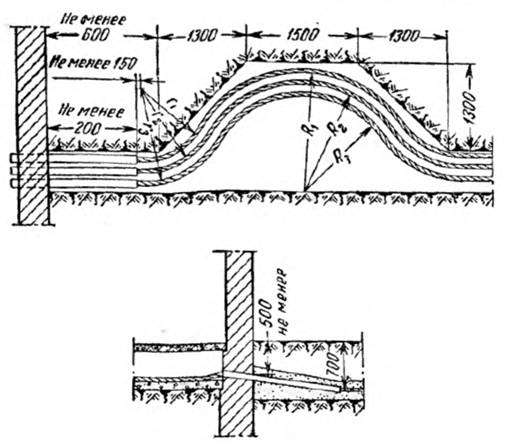

Рис, 2-75. Ввод кабелей в здание из траншей.

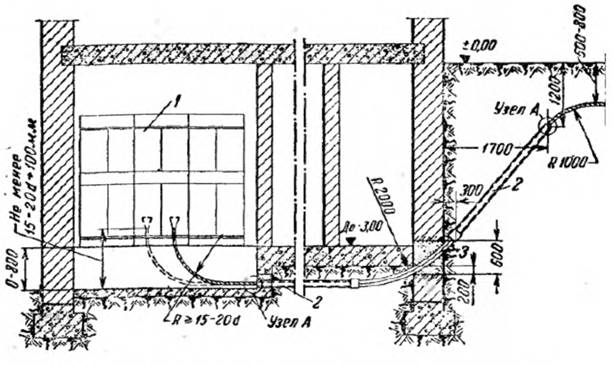

Рис, 2-76. Устройство ввода кабелей в здание — вариант I.
1 — щит низкого напряжения; 2 — стальная трубя диаметром 100 мм; d — диаметр кабеля (размеры в миллиметрах).


Рис. 2-77. Устройство ввода кабелей в здание — вариант II.
1 — щит низкого напряжения; 2 — асбоцементная труба диаметром 100 мм\ стальная труба диаметром 100 мм; d — диаметр кабеля (раз--
меры в миллиметрах).

Рис, 2*78. Устройство ввода кабелей в здание — вариант III,
I — щит низкого напряжения; 2 — асбоцементная труба диаметром 100 мм; d — диаметр кабеля (размеры в миллиметра*!.

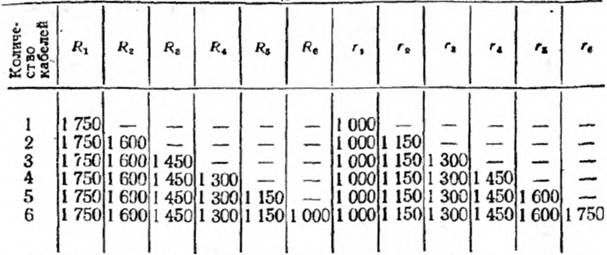

Таблица 2-63
Радиус изгиба при укладке в траншеи до шести  кабелей, мм (рис. 2-75)

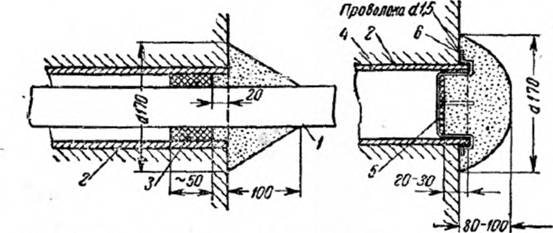

Рис. 2-79. Герметичная заделка стальных труб с помощью расширяющегося цемента,
1 — кабель; 2 — труба; 3 — пакля; 4 — раствор расширяющегося цемента; 5 — круглая пластина из фанеры толщиной 3—4 мм; 6 — проволока.

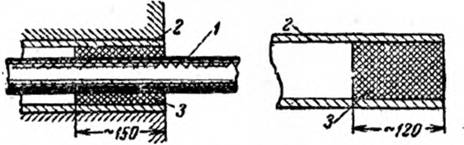

Рис. 2-80, Герметичная заделка асбоцементных труб с помощью пакли, пропитанной битумом.
1— кабель; 2 — труба; 3 — пакля, пропитанная битумом.
Примечание. Радиус изгиба R3 принят исходя из условие получения запаса кабеля на вводе в сооружение — 1 r1 — не минимально допустимому радиусу изгиба кабеля.

Для этого следует тщательно подготовить трассу, заблаговременно подготовить все приспособления и механизмы, обеспечить быструю погрузку барабанов с прогретым кабелем на автомашину, сани, увеличить количество рабочих и бригадиров на 25% по сравнению с нормами летней прокладки и т. п.
Как правило, прокладка разогретого кабеля должна производиться механизированно со скоростью 4—5 км/ч. При прокладке необходимо следить за тем, чтобы кабель не изгибался под радиусом менее 15 наружных диаметров, чтобы была дана возможно большая против нормальной слабина, так как при охлаждении кабель натягивается.

Рис. 2-81. Вывод кабелей из траншеи на стену здания и на опору воздушной ЛИНИИ.
Засыпку кабелей слоем мелкой земли необходимо начинать немедленно после их прокладки. Окончательную засыпку землей и уплотнение последней путем укатки катком производить по охлаждении проложенных кабелей (не ранее 8 ч после их прокладки).
После укладки кабеля в траншею производитель работ должен лично обойти всю трассу и тщательно осмотреть внешнее состояние кабеля и соответствие всех размеров сближения и пересечения кабеля с другими подземными сооружениями требованиям проекта и правил устройства электроустановок.
