При прокладке кабельных линий непосредственно в земле кабели должны прокладываться в траншеях и иметь снизу подсыпку, а сверху — засыпку слоем мелкой земли.

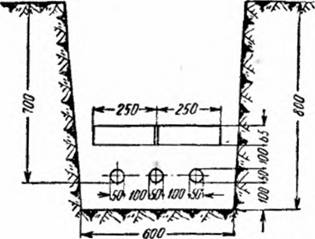

Рис. 2-60. Покрытие кирпичом в траншее трех кабелей.

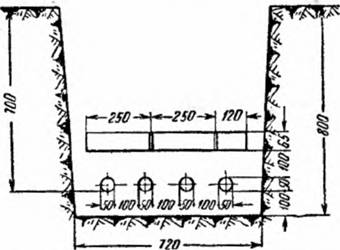

Рис. 2-61. Покрытие кирпичом в траншее четырех кабелей

Кабели напряжением 20—35 кВ защищаются от механических повреждений специальными плитами (рис. 2-57), а при напряжении ниже 20 кВ — плитами или обыкновенным красным (обожженным) кирпичом (ГОСТ 530-54, марки 150—100) путем укладки его поверх трассы в один слой. Кабели напряжением до 1 000 В не должны иметь защиту от механических повреждений, если это не вызывается особыми обстоятельствами. Защитное покрытие укладывается сплошным настилом над кабелями, проложенными в одной траншее, с напуском покрытия на крайние кабели не менее 50 мм.

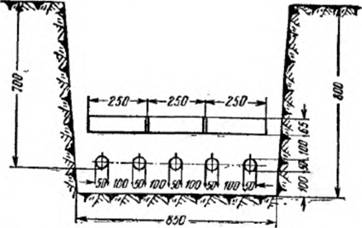

Рис. 2-62. Покрытие кирпичом в траншее пяти кабелей.
Разметку траншей следует выполнять путем провешивания трассы вешками после удаления с линии трассы всякого рода посторонних предметов и препятствий (временных сооружении, камней и т. п.) и желательно после планировки местности.
Ширину траншей на отдельных участках необходимо отмечать с помощью шнура, натягиваемого между колышками, исходя из количества прокладываемых кабелей.
Рытье траншей на участках, на которых отсутствуют усовершенствованные покрытия (асфальтовые и т. п. мостовые), а также на свободных от древонасаждений и подземных коммуникаций (кабелей, трубопроводов и т. п.), должно производиться, как правило, с помощью траншейных экскаваторов (табл. 2-54).
При отсутствии траншейных (многоковшовых) экскаваторов могут также применяться одноковшовые экскаваторы с обратной лопатой на колесном или гусеничном ходу, например типа Э-257 и Э-258 и т. п.
Вскрытие усовершенствованных покрытий следует выполнять, как правило, с помощью пневматического или электрифицированного инструмента (например, пневматический бетонолом И-37А, электромолоток И-158 и т. п.).
Глубина траншей при прокладке кабелей напряжением до 35 кВ включительно должна быть равна 800 мм, для того чтобы обеспечить укладку кабелей на глубине 700 мм. На открытой местности глубину траншеи измерять от поверхности почвы, а на строительных площадках — от планировочной отметки.
В районах вечной мерзлоты и с высокой температурой кабели прокладывать на глубине, указанной в проекте.

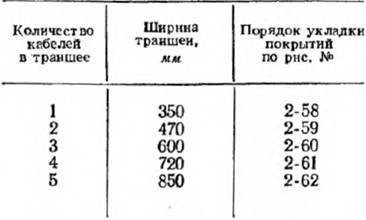

Таблица 2-53
Ширина траншей по низу для прокладки силовых кабелей напряжением до 10 кВ

Примечания. 1. При увеличении количества прокладываемых кабелей сверх пяти ширина траншеи по низу увеличивается на 120—130 мм на каждый последующий кабель.

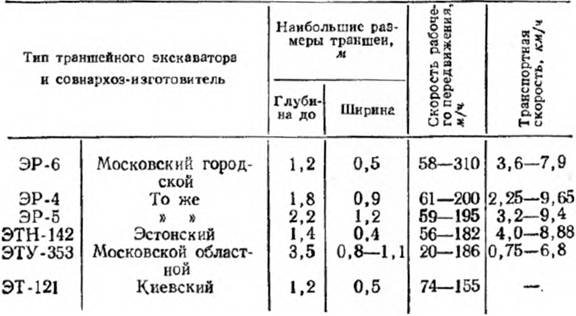

Механизмы для рытья траншей (траншейные экскаваторы)

Таблица 2-54
2. Для кабелей напряжением свыше 10 кВ ширина траншеи должна быть соответственно: при одном кабеле—350 мм, при двух кабелях — 500 мм с увеличением ее по 250 мм. на каждый последующий кабель.
При рытье траншей материал дорожного покрытия сбрасывать на одну сторону траншеи, а грунт — на другую сторону для облегчения последующей засыпки и восстановления покрытия. Размещение снимаемых с траншеи покровов (асфальта, бетона, камня, щебня и мягкого грунта) в городских условиях приведено на рис. 2-63, а объем земли и песка, а также количество кирпича — в табл. 2-55.

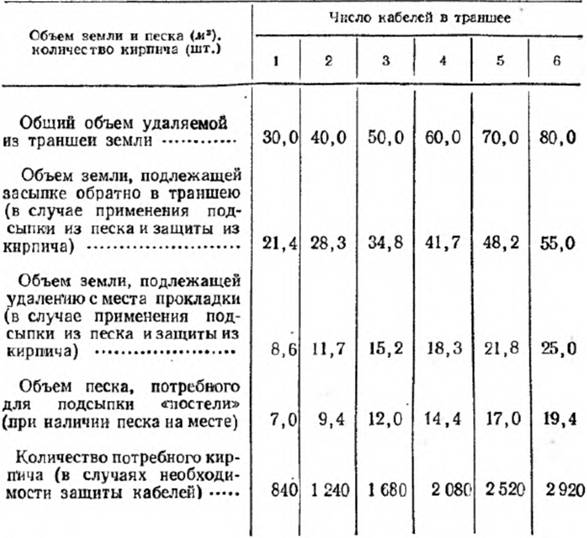

Т а б л и ц а 2-55
Расход кирпича, песка; объем земли, вынимаемой из траншеи и засыпаемой обратно в траншею, а также подлежащей удалению на 100 м траншеи
