Подготовительные мероприятия. Перед разметкой траншеи необходимо ознакомиться и уточнить намеченную проектом грассу прокладки кабелей с целью избежания таких мест, где кабели могут подвергаться повреждениям — химическим (почвы, содержащие шлак, золу, известь, имеющие органические вещества, участки ближе 2 м от выгребных и мусорных ям, солончаковые почвы и т. д.), тепловым (участки вблизи теплопроводов, места возможного пролива расплавленного металла и т. п.), блуждающими токами (электрифицированный транспорт) и механическим (строительные площадки, реконструктивные дорожные работы, почвы, подверженные смещению, — болота и т. д.). При этом в дополнение к  2-7 (Особенности монтажа кабелей различных конструкции) должны быть учтены следующие рекомендации.
Кабели, прокладываемые в почвах обычной химической активности, должны иметь защитные покровы по ГОСТ 7006-54 (табл. 1-27). марки Б — для освинцованных кабелей и марки Бв — для кабелей с алюминиевой оболочкой.
При вынужденной прокладке в почвах с агрессивной средой (см. ,4 2-4) должны применяться только бронированные кабели с защитным покровом марки Бв или кабели с резиновой изоляцией в ноли хлорвиниловой оболочке. В необходимых случаях должны быть приняты и другие меры к защите кабелей от коррозии (например, катодная защита).
При невозможности обхода мест с агрессивной средой небольшой протяженности надлежит засыпать кабель чистым грунтом или же прокладывать кабели в стальных или чугунных трубах, внутренний диаметр которых должен быть в 1,5 раза больше наружною диаметра кабеля. Трубы покрывать снаружи и внутри битумным лаком. Внутреннюю поверхность труб очищать от заусенцев и острых кромок.
В группax с большим тепловым сопротивлением (например, скальный грунт) могут возникать перегревы кабеля, приводящие к преждевременному его старению. На таких участках трассы засыпку траншеи надо производить просеянной мягкой землей. Большую опасность представляет для кабелей дополнительный нагрев их посторонними источниками тепла и прежде всего теплопроводами. Трасса кабельной линии должна быть удалена от теплопроводов, а в местах сближения и пересечения с теплопроводами кабели должны быть защищены (см. § 2-в).
Следует, по возможности, избегать пересечений и сближений с рельсовыми путями электрифицированного на постоянном токе рельсового транспорта, а если они неизбежны, то надо руководствоваться утвержденными нормативами допустимых габаритов (см. § 2-8) и рекомендациями по защите от блуждающих токов.
В почвах, подверженных смещению, должны применяться кабели с проволочной броней с покровами марки П (для нормальных почв и Пв — для агрессивных) или приниматься меры по устранению усилий, действующих на кабель при смещениях почвы (запас кабеля у соединительных муфт, укрепление грунта и т. п.).

Таблица 2-52

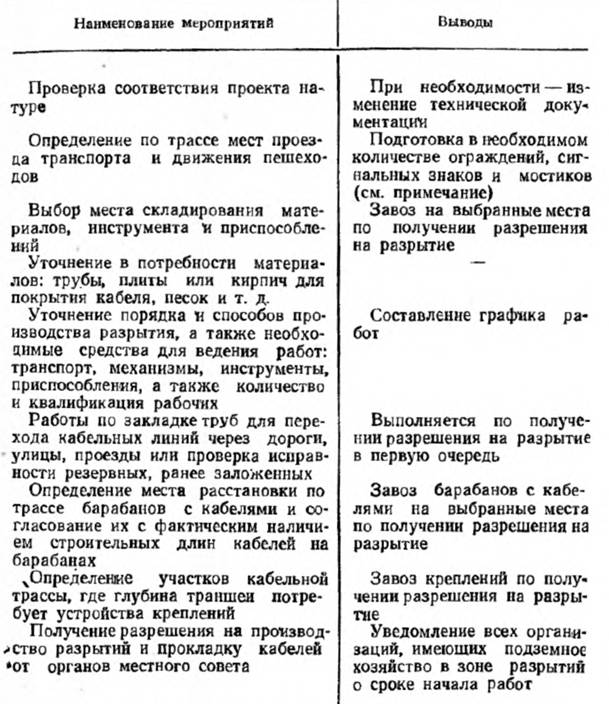

Подготовительные мероприятия по подготовке траншеи и прокладки кабелей

Примечание. В соответствии с Правилами техники безопасности траншеи, разрабатываемые на улицах, проездах и дворах населенных пунктов, а также в прочих местах, где происходит движение людей и транспорта, должны быть ограждены. На ограждениях необходимо выставлять предупредительные надписи и знаки, а в ночное время—сильное освещение. Расстояние меж ду ограждением и осью ближайшего рельса железнодорожного пути нормаль ной колен должно быть не менее 2,5 м, а узкой колеи —не менее 2 л, а дл; трамвайных путей от рельс до ограждений должно бить не менее 0,6 м.

При пересечениях ручьев, канав и небольших заболоченных участков применяются кабели для прокладки в земле в трубах. При вынужденной прокладке кабелей непосредственно в болотах применяются кабели с проволочной броней.
При ознакомлении с кабельной· трассой, в натуре уточняются также количество и месторасположение пересечений и сближений с различного рода подземными сооружениями.

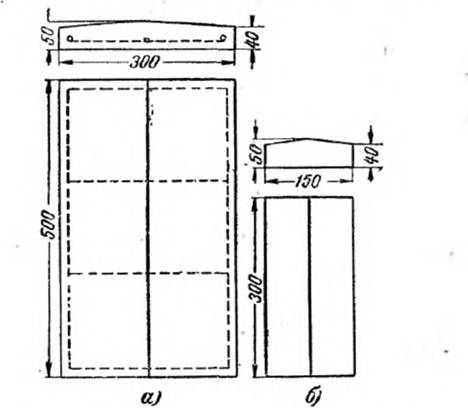

Рис. 2 57. Бетонные плиты для покрытия в траншее кабелей. а — двух; б — одного.
Кроме того, должно быть проверено соответственно геодезической разбивки проекта, наличие отметок в местах пересечения и сближения с трассой трубопроводов или других подземных коммуникаций, расположенных на глубине рытья. Если при уточнении трассы окажется необходимым изменить ее или изменить конструктивное выполнение пересечений и сближений кабелей с другими сооружениями, то эго изменение должно быть согласовано с проектной организацией и внесено в рабочие чертежи.
Исходными данными подготовительных мероприятий по устройству траншей являются объем работ и срок их выполнения.
