Классификация кабельных сооружений по их назначению, производственным характеристикам и эксплуатационным особенностям приведена в табл. 2-4θ. В расчете прочности перекрытий кабельных сооружений, размещаемых на городских проездах, должен участвовать вес насыпного грунта, дорожного покрытия и нагрузка про ходящего транспорта. Кабельные сооружения должны рассчитываться с учетом возможности дополнительной прокладки кабелей в размере не менее 10%.
Каналы, сооружаемые внутри зданий, коллекторы, кабельные подвалы, туннели, а также колодцы и люки этих сооружений должны быть так выполнены, чтобы в них не проникали почвенные и другие воды; в случае необходимости должна быть применена гидроизоляция. Полы вышеуказанных сооружений должны иметь уклон не менее 0,1% в сторону водосборников или ливневой канализации; они не должны также иметь уступов, порогов и тому подобных препятствий, затрудняющих вентиляцию и свободное передвижение обслуживающего персонала.

Таблица 2-48
Классификация кабельных сооружений


Наименование
сооружения

Область применения

Производственная характеристика, № рисунка или таблицы

Особенность
в условиях эксплуатации

Коллектор

При совмещенных прокладках различных под земных коммуникаций на городских магистралях и территориях больших заводов

Выполняется открытым способом из сборных железобетонных конструкций и на глубине более 5 м закрытым способом — щитовой проходкой. Размеры определяются в зависимости от количества и вида размещаемых коммуникаций. Потребные размеры для кабельных линии см. табл. 2-40. Для вводов кабельных линий в коллекторы устраиваются специальные камеры. Камеры устраиваются также и на перекрестках для пропуска коммуникаций

Обязательно наличие: диспетчерского пункта; дренажных механизмов; искусственной вентиляции;
извещателей дыма; электрического освещения;
специальных наклонных входа в коллектор и выхода из него

Туннель

Для выпуска кабелей с территорий центров питания и для пропуска кабелей по магистралям города и на территории крупных предприятий

Кабельные туннели, так же как и кабельные коллекторы, могут быть круглого и прямоугольного сечений. Круглые туннели, сооружаемые с помощью щитов, в зависимости от конструкции блоков могут быть проходного и полупроходного типа. Размещение кабелей в туннелях круглого сечения конструкции

Обязательно наличие: дренажных механизмов; вентиляции; извещателей дыма; электрического освещения; люков для входа и выхода

Наименование
сооружения

Область применения

Производственная характеристика, № рисунка или таблицы

Особенность
в условиях эксплуатации





Мосподземпроекта, выполняемых щитами с диаметрами 2 м, приведено на рис. 2-49. Мосэнергопроектом разработаны туннели прямоугольного сечения проходного и полупроходного типов сборной конструкции. Различные конструкции таких туннелей приведены на рис. 2-50, при этом уменьшенные высоты для полупроходных туннелей показаны пунктирными линиями. На одну полку укладывается не более четырех кабелей; укладка большего числа кабелей на полку затрудняет монтаж линий, эксплуатацию кабелей и требует увеличения расстояния между полками. Сравнение по показателям различных типов кабельных туннелей, выполняемых открытым способом, приведено в табл. 2-49. Сравнение по производительности выполнения туннелей щитовыми проходками приведено в табл. 2-50



Наименование
сооружения

Область применения

Производственная характеристика, № рисунка или таблицы

Особенность
в условиях эксплуатации

Канал

Внутри помещений прокладка кабелей в каналах производится в тех случаях, когда открытая прокладка, обеспечивающая лучшее охлаждение кабелей, we может быть применена
На территориях станций и подстанций в местах насыщенных подземными коммуникациями, или в насыпном грунте кабели должны прокладываться в туннелях или непроходных каналах. Применение последних в этих случаях может быть обосновано для количества кабелей не более 15—20

Общий вид и конструктивные размеры кабельных каналов, разработанных институтом «Мосэнергопроект», с учетом количества размещаемых в канале силовых кабелей, приведена на рис. 2-51. При этом в тех случаях, когда не может быть организован просто отвод поверхностных вод по трассе каналов, сооружаемых вне зданий в глинистом, суглинистом и подобных задерживающих влагу фунтах, каналы сооружают (рис. 2-52) с амортизирующим заполнением 5 и песчаной подушкой 6 во избежание разрушения стенок каналов при промерзании влажного грунта в зимнее время года

Необходимость вскрытия перекрытий при прокладке дополнительных кабелей, при осмотрах и ремонтах Ограниченные размеры канала затрудняют движение воздуха и отвод тепла, а скученность кабелей создает опасность их взаимного повреждения при возникновении дуги

Наименование
сооружения

Область применения

Производственная характеристика, № рисунка или таблицы

Особенность
в условиях эксплуатации

Колодцы

Для осуществления блочной канализации или осуществления подводных кабельных переходов при усовершенствованных конструкциях набережных реки

Институтом «Мосэнергопроект» для кабелей 6—10 ко городских электрических сетей разработаны следующие типы колодцев:
Колодец проходной или колодец прямого типа (рис. 2-53, а).
Колодец
Т-образный (рис. 2-53, в)
Колодец угловой — для изменения направления блочной канализации (рис. 2-53, б)
Колодец крестообразный или икс- образной формы, устанавливаемый на пересечениях улиц (перекрестках) для любого направления прокладки (рис. 2-53, г)
Колодцы тупоугольной и зет-образной формы (рис. 2-53, д и е)— для специальных случаев
Стены указанных колодцев должны выполняться из кирпича или сборного железобетона

Должны быть обеспечены: нормальные условия монтажа муфт и раскладки кабелей с учетом допустимых радиусов закруглений;
закладные детали для обеспечения  протяжки и выемки кабеля

Наименование
сооружения

Область применения

Производственная характеристика № рисунка или таблицы

Особенность
в условиях эксплуатации

Блоки

Прокладка кабелей в блоках как наименее экономичная допускается лишь в исключительных случаях, как-то: в местах пересечений с железнодорожными путями и проездами, в условиях чрезвычайной стесненности по трассе и т. п.

Кабельные блоки обычно выполняются из асбоцементных труб диаметром 100 мм, применяемых для безнапорной канализации и изготовляемых по ГОСТ 1839-48; в редких случаях из замкнутых бетонных блоков или составных бетонных блоков (рис. 2-54)
По ПУЭ допускаются блоки также из стальных, чугунных и керамических труб. Соединение асбоцементных труб между собой осуществляется с помощью асбоцементных муфт, поставляемых промышленностью комплектно с трубами, либо специальными стальными манжетами. Для обеспечения надежности соединений стыки труб заделываются бетоном, образуя в месте соединения монолит, или кирпичом (рис. 2-55)

Не должны допускаться прокладки кабельных блоков в местах с высоким уровнем грунтовых вод

 Двери, крышки люков и лестницы в туннелях должны быть металлическими. Двери и вторые крышки люков должны быть снабжены замками.
Кабельные каналы, сооруженные вне помещений, должны выполняться из материалов, не подверженных гниению. Каналы, расположенные выше уровня грунтовых вод, могут иметь земляное дно с дренирующей подсыпкой толщиной 10—15 см из утрамбованного гравия или песка. Эти каналы на неогражденных территориях, доступных не только обслуживающему персоналу, должны быть засыпаны поверх съемных плит землей.
Туннели, коллекторы и каналы должны отделяться от примыкающих к ним помещений огнестойкими перекрытиями и перегородками с устройством в них металлических дверей. Проход кабелей через указанные перегородки и перекрытия должен осуществляться в огнестойких трубах с огнестойким уплотнением проходных отверстий или перегородки и перекрытия должны выполняться легко пробиваемыми для облегчения прокладки дополнительных кабелей или их замены.
Кабельные туннели под распределительными устройствами должны быть секционированы по числу секций распределительного устройства перегородками указанного выше типа. Кабельные шахты должны наглухо отделяться от туннелей и помещений, которые они соединяют, перегородками того же типа.
Кабельные коллекторы и туннели длиной более 7 м должны иметь не менее двух выходов или люков (с лестницами для спуска), расположенных по концам коллектора или туннеля. Расстояние между соседними выходами туннеля должно быть не более 200 м. В качестве входов в туннели и колодцы могут служить люки диаметром не менее 710 мм такой конструкции, чтобы они открывались снаружи лишь при помощи специальных приспособлений и чтобы, будучи открыты, не закрывались самопроизвольно
Каналы и туннели должны быть недоступны для посторонних лиц.
В туннелях, коллекторах, кабельных помещениях должна быть предусмотрена естественная или искусственная (при потерях мощности в кабелях более 150 вт/m длины сооружения) вентиляция, по возможности, обеспечивающая использование кабелей в соответствии с их нормальной пропускной способностью.
При расчете вентиляции туннелей воздухообмен определяется исходя из температурного перепада 10°С между входящим и уходящим воздухом. Вентиляционные устройства должны быть оборудованы заслонками для прекращения доступа воздуха в случае возникновения пожара.
Туннели, коллекторы, шахты и кабельные помещения должны быть оборудованы электрическим освещением общим и ремонтным в соответствии с требованиями ПУЭ.

При осуществлении блочной канализации допустимое количество каналов в блоках, расстояния между ними и их размер должны приниматься согласно рекомендациям, изложенным в § 1-12 (см. рис. 1-2).
Размещение кабелей в туннеле круглого сечения
Рис. 2-49. Размещение кабелей в туннеле круглого сечения, сооружаемого щитами диаметром 2 м.
Переход кабельных линий из блоков и труб в здания, туннели, подвалы и т. п. должен осуществляться одним из следующих способов: путем непосредственного ввода в них блоков и труб, сооружения колодцев или приямков внутри зданий либо камер у их наружных стен.
В местах, где изменяется направление трассы кабельных линий, проложенных в блоках, в местах перехода кабелей из блоков в землю, а также на прямолинейных участках трассы, на расстояниях, определяемых величиной предельно допустимого тяжения кабелей, должны сооружаться кабельные колодцы.
При числе кабелей до 10 переход кабелей из кабельных блоков в землю допускается осуществлять при помощи кабельных камер, заполняемых водонепроницаемой глиной.

Конструкции туннелей прямоугольного сечения
Рис. 2-50. Конструкции туннелей прямоугольного сечения проходного и полупроходного типов с расположением полок.
а — двусторонним на 42 и 30 кабелей; б — односторонним на 28 и 20 кабелей; в — двусторонним на 56-42 и 40—30 кабелей в зависимости от числа кабелей на полке; г — двусторонним на 40 и 30 кабелей с укладкой на полу по одному кабелю.

Рис. 2-51. Общий вид и размеры кабельных каналов, разработанных институтом «Мосэнергопроект».
а — на 3, 4, 5 и 6 кабелей, размещаемых на дне канала; б — на 8 и 10 кабелей с односторонним расположением полок; в — на 12 и 15 кабелей с двусторонним расположением полок

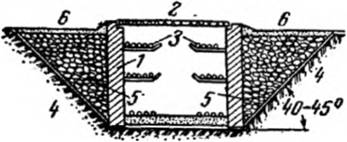

Рис. 2-52. Кабельный канал вне здания с дренажным устройством.
1 — кирпичные стенки; 2 — плита перекрытия; 3 — кабели; 4 — основной грунт; 5 — амортизирующий заполнитель (гравий, щебень, шлак); 6 — песчаная подсыпка.


Рис. 2-53. Колодцы для кабельных блоков. а — проходной прямой; б — угловой;


Рис. 2-53. д — тупоугольный; е — Z — образной
формы.

Таблица 2-49

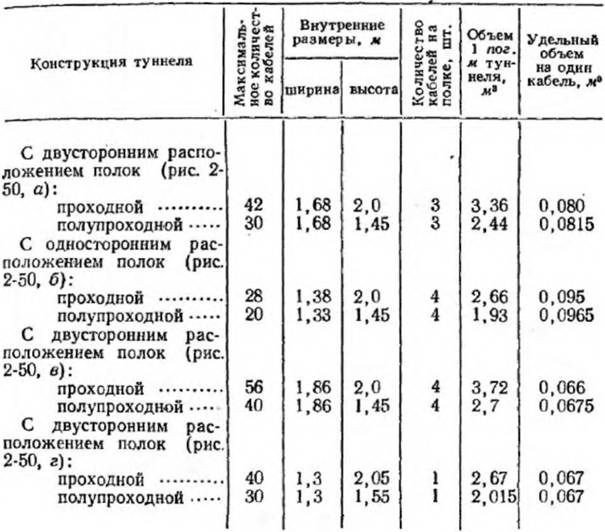

Сравнительные показатели туннелей

Примечание. Наиболее экономичными и целесообразными являются конструкции проходных кабельных туннелей на 40 и полупроходных на 30 кабелей с двусторонним размещением кабелей по одному на полку (рис. 2-50, г).
Этот тип туннеля имеет меньшую ширину, чем туннель такой же емкости с укладкой на полку нескольких кабелей, что значительно упрощает конструкцию перекрытия и облегчает его сооружение в стесненных условиях города.
Для размещения более 40 кабельных линий наиболее целесообразной конструкцией является туннель с двусторонним расположением кабельных линий с укладкой на каждую полку по четыре кабеля (рис. 2-50, в).
Проходной туннель с односторонним расположением линий является неэкономичным.
Из полупроходных кабельных туннелей наиболее экономичным и удобным является туннель с двусторонним расположением кабельных линий на 30 кабелей (рис. 2-50, а).

Кабельные составные бетонные блоки

Рис. 2-54. Кабельные составные бетонные блоки.
1 — бетонная подготовка; 2 — блок; 3 — кабель;
4 — плита.

Сравнительные показатели по производительности щитовых проходок
Таблица 2-50


Диаметр щита,
м

Скорость проходки в рабочую смену, м

Производительность в месяц,
м

1,5

2,1

125

2,0

2,2

125

2,56

2,0

100

3,6

1,0

60


Рис. 2-55. Кабельные блоки под тротуарами с горизонтальным расположением труб.

  1. — асбоцементные трубы;
  2. — манжеты для соединения стыков труб; 3 — опалубка для бетонирования стыков труб; 4 — заделка стыков труб бетоном; 5 — заделка стыков труб кирпичом; 6 — песчаная засыпка; 7 — тротуар.
