Габариты кабельных линий определяются:

  1. в условиях эксплуатации — действующими Правилами охраны электрических высоковольтных сетей (в земле — размером земельных участков и в воде — охранной зоной);
  2. при прокладке — окружающей средой.

Кабели могут прокладываться в различной среде: непосредственно в земле (в траншеях), в воде, в воздухе (в кабельных сооружениях, в специальных сооружениях, в производственных помещениях).
Действующие Правила устройства электроустановок определяют габариты при прокладке кабельных линий следующим образом
неизменными расстояниями, конкретно установленными этим правилами;
переменными расстояниями (которые в дальнейшем изложении помечаются индексом А), определяемыми местными условиями соответствующими согласованиями при проектировании кабельных линий.
При прокладке в земле глубина заложения кабельных лини от планировочной отметки должна составлять для кабелей напряжением до 35 кВ— 0,7 м, а при пересечениях улиц и площадей- 1 м.
Допускается уменьшение глубины заложения кабелей до 0,5 на участках длиною до 5 л при вводе кабелей в здания, а так» в местах пересечения их с подземными сооружениями при условии зашиты кабелей от механических повреждений (например, прокладка в трубах). Аналогичные минимальные отметки в условиях о крытых территорий приняты и для заложения блочной канализации.
При прокладке кабельных линий вдоль зданий расстояние свету между кабелем и фундаментами зданий должно быть не м нее 0,6 м. При этом силовые кабели располагают от линии з стройки в последовательности, приведенной в табл. 2-39.

Таблица 2-39
Порядок расположения кабелей на городских проездах


Последовательность рядов кабельных линий от фундаментов зданий

Назначение кабельной линии

Характер нагрузки

Напряжение кабеля, в

Первый

Распредели
тельные

Электроснабжение быта и мелкомоторной нагрузки

До 1000

Второй

То же

Смешанный

Выше 1 000

Третий

Питающий или транзитный

»

Выше 1 000

Примечание. При таком расположении кабельных линий достигается минимальное количество пересечений между кабелями при устройстве вводов к электроустановкам потребителей, а также при вводе кабелей в трансформаторные и соединительные пункты сети.
Параллельное расположение кабелей
Рис. 2-39. Параллельное расположение кабелей различных организаций и назначений.

При параллельной прокладке кабельных линий расстояние по горизонтали в свету между кабелями (или между трубами, если в них проложены кабели) должно быть не менее:
а)            между контрольными кабелями — не нормируется;
б)     между силовыми кабелями до 10 кВ включительно, а также между ними и контрольными — 100 мм; в)  между кабелями напряжением выше 10 кВ до 35 кВ включительно и между ними и другими кабелями — 250 мм;
г)     между кабелями, эксплуатируемыми различными организациями, а также между силовыми кабелями и кабелями связи — 500 мм.

Допускается в случаях необходимости по согласованию между эксплуатирующими организациями с учетом местных условий уменьшение расстояний А (рис. 2-39), приведенных в пп. в и г, до 100 мм, а между силовыми кабелями напряжением до 10 кВ и кабелями связи, кроме кабелей с цепями, уплотненными высокочастотными системами телефонирования,— до 250 мм, при условии защиты кабелей от повреждений, могущих возникнуть при коротком замыкании в одном из кабелей (прокладка в трубах, установка несгораемых перегородок и т. п.).

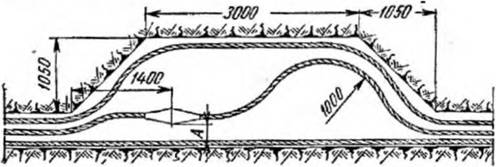

Рис. 2-40. Параллельное расположение муфт и кабелей.
Расстояние в свету между корпусами муфт силовых кабелей (располагаются в шахматном порядке) и ближайшим кабелем должно быть не менее 250 мм. При невозможности соблюдения этого расстояния (размер А на рис. 2-40) должны быть приняты меры для защиты от повреждений кабелей, ближайших к муфте (например, защита кирпичом, заглубление муфт).
При прокладке кабельных линий в зоне насаждений расстояние от кабелей до стволов деревьев должно быть, как правило не менее 2 м.

Рис. 2-41. Параллельное расположение кабелей и трубопровода.
араллельное расположение кабелей и теплопровода
Рис. 2-42. Параллельное расположение кабелей и теплопровода.

При прокладке кабельных линий параллельно с трубопроводам, расстояние по горизонтали А (рис. 2-41) между кабелем и трубопроводом должно быть не менее 0,5 м, а с нефте- и газопроводами — не менее 1 м.
Кабели, находящиеся от трубопроводов на меньшем расстоянии, но не менее 0,25 м, на всем протяжении сближения должно быть проложены в трубах.
Параллельная прокладка кабелей над и под трубопроводом в вертикальной плоскости не допускается.
При прокладке кабельной линии параллельно с теплопроводе расстояние в свету А (рис. 2-42) между кабелем и теплопроводе должно быть не менее 2 м или теплопровод на всем участке сближения с кабельной линией должен иметь такую теплоизоляции, чтобы дополнительный нагрев земли теплопроводом в месте прохождения кабелей в любое время года не превышал 10° С.
При прокладке кабельной линии параллельно с железными дорогами кабели должны прокладываться, как правило, вне зоны отчуждения дороги.
Прокладка кабелей в пределах золы отчуждения допускается только по согласованию с организациями Министерства путей сообщения, при этом расстояние А (рис. 2-43) между кабелем и ближайшим рельсом железной дороги должно быть не менее 3 м, а для электрифицированной дороги — не менее 10 м.

Рис. 2-43. Параллельное расположение кабелей и дорог. а — при наличии полосы отчуждений; б — без полосы отчуждения: m — для трамвайных путей; n—автомобильных дорог.
В стесненных условиях допускается уменьшение указанных расстояний, при этом кабели на всем участке сближения должны прокладываться в блоках или трубах. При электрифицированных дорогах последние должны быть изолирующими (асбоцементные, пропитанные гудроном или битумом).
При прокладке кабельной линии параллельно с трамвайными путями расстояние А (рис. 2-43) от кабеля до ближайшего рельса должно быть не менее 2 м. В стесненных условиях допускается уменьшение этого расстояния, при этом кабели на всем участке сближения должны прокладываться в изолирующих блоках или трубах.
При прокладке кабельной линии параллельно с автомобильными дорогами классов I и II1 кабели должны прокладываться с внешней стороны кювета на расстоянии А (рис. 2-43) не менее 1 м от него.

Уменьшение указанного расстояния допускается в каждом отдельном случае по согласованию с соответствующими управлениями дорог.

1 Класс 1 — автомобильные дороги с шириной проезжей части 14 м и четырьмя полосами движения. Класс II — автомобильные дороги с шириной проезжей части 6—7 и и двумя полосами движения.

При прокладке кабельной липни параллельно с воздушной линией электропередачи напряжением 110 кВ и выше расстояние от кабеля до вертикальной плоскости, проходящей через крайний провод линии, должно быть не менее 10 м.

Рис. 2-44. Взаимное пересечение кабелей.
а — с разделением слоем грунта; б — с разделением кирпичом или бетонным! плитами; в — с заключением одного из ктбелей в трубу*

Расстояние в свету от кабельной линии до заземляющих устройств опор воздушных линий электропередачи напряжением выше I1000 В должно быть не менее 10 м и до опор линий напряжение до 1 000 В — 1 м, а при прокладке кабеля на участке сближения в трубе — 0,5 м.
При пересечении кабельными линиями других кабелей он должны быть разделены слоем земли толщиной не менее 0,5 ж; это расстояние А (рис. 2-44) может быть уменьшено до 0,25 м при условии разделения кабелей на всем участке пересечения плюс 1 м. в каждую сторону несгораемыми плитами или трубами, при этом кабели связи должны быть расположены выше силовых кабелей, а силовые кабели высшего напряжения должны прокладываться под кабелями низшего напряжения.

При пересечении кабельными линиями трубопроводов, в то: числе нефте- и газопроводов, расстояние А (рис. 2-45) между кабелем и трубопроводом должно быть не менее 0,5 м. Допускается уменьшение этого расстояния до 0,25 м при условии прокладки кабеля на участке пересечения плюс по 1 м в каждую сторону в трубах.
Пересечение кабеля с трубопроводом
Рис. 2-45. Пересечение кабеля с трубопроводом. а — под трубопроводом; б — над трубопроводом,
При пересечении кабельными линиями теплопроводов расстояние между кабелями и перекрытием теплопровода в свету должно быть не менее 0,5 м; при этом теплопровод на участке пересечения плюс по 2' м в каждую сторону от крайних кабелей должен иметь такую теплоизоляцию, чтобы температура земли не повышалась более чем на 10° С по отношению к высшей летней температуре и на 15° С по отношению к низшей зимней.
В случаях, когда указанные температуры не могут быть соблюдены, допускается выполнение одного из следующих мероприятий:
заглубление кабелей до 0,5 вместо 0,7 м (расстояние А на рис. 2-46);
применение кабельной вставки большего сечения;
прокладка кабелей под теплопроводом в трубах на расстоянии от него не менее чем на 0,5 м. При этом трубы должны быть уложены таким образом, чтобы замена кабелей могла быть выполнена без необходимости производства земляных работ.
При пересечении кабельными линиями железных и автомобильных дорог кабели должны прокладываться в туннелях, блоках и трубах по всей ширине зоны отчуждения на глубине не менее 1 м от полотна дороги и не менее 0,5 м. от дна водоотводных канав.
При отсутствии зоны отчуждения указанный способ прокладки должен выполняться только на участке пересечения плюс по 2 м. по обе стороны от полотна дороги.

Рис. 2-46. Пересечение кабеля с теплопроводом, а — над теплопроводом; б — под теплопроводом; m — теплоизоляция на длине 2 м от крайних кабелей; Б — асбоцементная или бетонная труба.
При пересечении электрифицированных и подлежащих электрификации железных дорог блоки и трубы должны быть изолирующими. Место пересечения должно быть на расстоянии не менее 10 ж от стрелок, крестовин и мест присоединения к рельсам отсасывающих кабелей.
Концы блоков и труб должны быть уплотнены джутовыми плетеными шнурами, обмазанными водонепроницаемой (мятой) глиной на глубину не менее 300 мм.
При пересечении тупиковых дорог промышленного назначение с малой интенсивностью движения, а также специальных путей кабели, как правило, должны прокладываться непосредственно в земле,
В случае перехода кабельной линии в воздушную кабель дол жен выходить на поверхность не ближе 3,5 м. от подошвы насыпь или от кромки полотна.
При пересечении кабельными линиями трамвайных путей кабели должны прокладываться в изолирующих блоках или трубах
Пересечение должно выполняться на расстоянии не менее 3 от стрелок, крестовин и мест присоединения к рельсам отсасывающих кабелей.
В кабельных каналах прокладка кабелей в каналах должна выполняться по конструкциям; допускается прокладка также и по дну канала при глубине его не более 0,5 м.
При совместной прокладке по дну канала группа силовых кабелей напряжением выше 1 000 В должна отстоять от контрольных не менее чем на 100 мм или эти группы кабелей должны быть разделены несгораемой перегородкой.

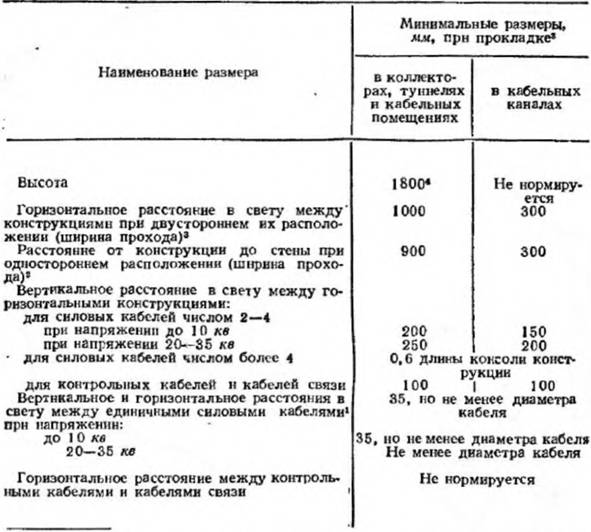

Таблица 2-40
Наименьшие расстояния для кабельных сооружений

1 Указанные расстояния принимаются также для кабелей, прокладываемых в кабельных шахтах.

  1. По сравнению с приведенными в таблице расстояниями допускается местное сужение проходов до 800 мм на длине 0,5 м. как при одностороннем, так и двустороннем расположении конструкций.
  2. Допускаются полупроходные туннели высотой не менее 1,5 м при условии его протяженности не более 100 м, устройства выходов на концах туннеля и прокладки в нем кабелей не выше 10 кВ.
  3. Указанное расстояние принимается и для кабельных колодцев.

Засыпка силовых кабелей, проложенных в каналах, песком запрещается, за исключением взрывоопасных помещений классов В-1, В-Iа и В-II.
В каналах допускается прокладка небронированных кабелей малых сечений (например, марки ВРГ и СРГ), а также защищенных и незащищенных изолированных проводов на условиях, аналогичных при совместной прокладке силовых и контрольных кабелей (см. ниже).
При прокладке кабельных линий в туннелях, каналах и кабельных помещениях должны выполняться следующие требования:
контрольные кабели, как правило, должны прокладываться под силовыми кабелями; допускается прокладка силовых кабелей напряжением до 1 000 В рядом с контрольными кабелями;
контрольные кабели или контрольные и силовые кабели напряжением до 1 000 В при двустороннем расположении конструкций следует размещать, по возможности, на противоположной стороне от силовых кабелей напряжением выше 1 000 в;
рабочие и резервные кабели напряжением выше 1000 В генераторов, трансформаторов и т. п., питающих электроприемники 1-й категории, рекомендуется прокладывать на разных горизонтальных рядах.
В кабельных сооружениях (помещениях) высота их, ширина проходов и расстояния между конструкциями и кабелями должны быть не менее приведенных в табл. 2-40.
