1. Кабели до 6 кВ в вы прессованной оболочке из чистого алюминия с медными или алюминиевыми жилами.

 Кабели силовые и контрольные в алюминиевой оболочке должны применяться для прокладки в помещениях, каналах и туннелях, в наружных установках и в земле в траншеях — наравне с кабелями в свинцовой оболочке. Кабели всех марок предназначены для прокладки без предварительного нагрева при температуре не ниже 0° С.
Такие кабели как небронированные, так и бронированные особо рекомендуются для вибрирующих установок. Они могут быть рекомендованы и во всех случаях вертикальной и наклонной прокладок как более стойкие по сравнению с освинцованными кабелями в отношении способности выдерживать внутренние давления.

Таблица 2-37
Материалы, рекомендуемые при изготовлении бирок


Помещение или среда, в которых смонтированы муфта или кабель

Материалы, рекомендуемые
для изготовления бирок

Способы выполнения обозначений на металлических бирках

Помещения с нормальной окружающей средой

Пластмасса, а также алюминий или сталь, покрытые лаком или краской

Выполняются несмываемой краской

Помещения сырые, особо сырые и вне зданий

Пластмасса; алюминий или сталь с надежным коррозийным покрытием

То же

Помещения с вредно действующей средой и в земле

Пластмасса, свинец от разделки кабеля

Штамповкой или чернением

Примечание. При установке в земле свинцовые бирки у соединительных и ответвительных муфт дополнительно предохраняются от разрушения обмоткой из двух-трех слоев просмоленной ленты.

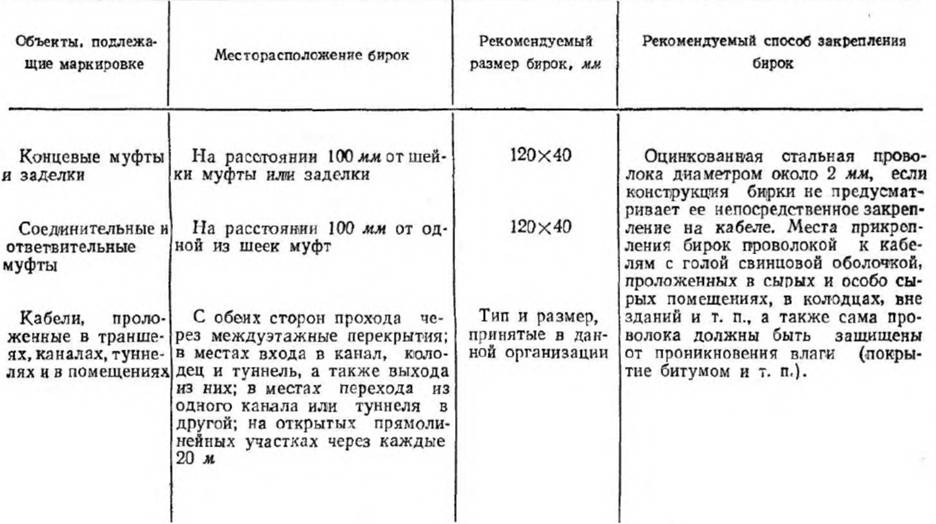

Расположение, размеры и способы закрепления бирок
Таблица 2-38

Кабели в алюминиевой оболочке марок АГ, ААГ, АГВ и ААГВ следует применять только в средах и условиях, в которых обеспечена сохранность оксидной пленки алюминия. Там, где эта пленка подвергается механическим или химическим разрушениям, упомянутые кабели применяться не должны Такие кабели можно прокладывать непосредственно по любым поверхностям в сухих выстоявшихся отапливаемых помещениях, воздушная среда которых не содержит вредно действующих на алюминий элементов.
В помещениях сырых и особо сырых, в помещениях с воздушной средой, вредно действующей на алюминиевую оболочку, в бетонных и асбоцементных блоках, на открытом воздухе в районах, воздушная среда которых содержит активно действующие на алюминий элементы (приморские районы, территории некоторых химических производств и т. п.), прокладка кабелей с алюминиевой оболочкой без защитных покровов не допускается.
В помещениях, которые в период монтажа кабелей имеют невыстоявшуюся штукатурку, не высушены и полностью не отделаны, кабели с алюминиевой оболочкой без защитных покровов прокладываются на некотором расстоянии от поверхности стен и потолков по конструкциям или по изолирующим прокладкам.
В помещениях сухих, но неотапливаемых упомянутые кабели должны прокладываться после покраски поверхностей стен и потолков масляной краской.
При этом в обоих последних случаях между алюминиевыми оболочками кабелей, с одной стороны, и металлическими конструкциями. на которых укладываются кабели (например, стальными кронштейнами) или при помощи которых закрепляются кабели (например, стальными скобами или скобками)—с другой стороны, должны иметься прокладки (например, из электрокартона), исключающие возможность непосредственного соприкосновения алюминиевых оболочек кабелей с металлом упомянутых конструкций и скоб. Скобы в этом случае должны быть или алюминиевые, или стальные оцинкованные, или стальные, но покрашенные лаком или краской, образующими надежную в механическом отношении изолирующую пленку.
Значительная прочность алюминиевой оболочки на разрыв (4,5 кГ/мм2) по сравнению с прочностью свинцовой оболочки (1,3— 1,8 кГ/м2 — для чистого свинца и 2,1—2,6 кГ/мм2— для сурьмянистого свинца) позволяет прибегнуть в необходимых случаях (например, при небольшом сечении жил) к тяжению небронированного кабеля за эту оболочку как при подъеме кабеля за конец на высоту, так и при горизонтальной протяжке, например, в трубопровод.
Повышенная твердость алюминиевой оболочки позволяет производить размотку и тяжение кабеля с такого рода оболочкой по асфальтированным поверхностям улиц и подобным поверхностям без опасения повредить оболочку при трении об эти поверхности.
Меньшая гибкость кабелей в алюминиевой .оболочке, несмотря на несколько меньший температурный коэффициент линейного расширения алюминиевой оболочки по отношению к такому же коэффициенту для свинцовой оболочки  обусловливает необходимость принятия особых мер (удлиненный пролет между конструкциями, по которым прокладываются кабели) черед каждые 40—50 м трассы — для компенсации удлинения оболочки при работе кабелей и предупреждении падения кабелей с полок и других конструкций.
Алюминиевые оболочки кабелей без защитных покровов окрашивают масляным, асфальтовым или другим изолирующим лаком.
Соединения кабелей с алюминиевой оболочкой выполняют или в чугунных, или в свинцовых, медных или лагунных соединительных муфтах.
При монтаже соединений кабелей в чугунных и тому подобных муфтах принимают меры, исключающие возможность непосредственного соприкосновения алюминиевых оболочек кабелей с корпусами муфт. Особое значение это имеет при монтаже муфт в земле, в воде, в сырых и влажных помещениях.
Заделку концов кабеля на барабанах и в аналогичных случаях выполняют путем напайки на конец кабеля алюминиевого колпачка, изготовляемого из отрезка оболочки кабеля большего диаметра путем сплющивания и запайки одного конца этого колпачка, и разбортовки другого конца до необходимого диаметра.
Заземление алюминиевых оболочек кабелей выполняют пайкой. Перед пайкой алюминиевые оболочки, соединяемые заземляющими медными, обязательно облуженными, проводниками с предварительно облуженными торцами медных, латунных или алюминиевых соединительных муфт и алюминиевые колпачки, применяемыми для герметизации концов кабелей при продолжительном хранении, предварительно обезжириваются путем промывания трихлорэтиленом, ацетоном, авиационным бензином; затем очищаются от оксидной пленки стальной щеткой в виде кардоленты, вращаемой лучше всего от электросверлилки, или в крайнем случае при помощи напильника или острия ножа и т. п. и, наконец, облуживаются.
Припайка к предварительно облуженному (припоем А, а затем припоем ПОС-30) месту алюминиевой оболочки заземляющего, также предварительно облуженного (припоем ПОС-30) проводника или предварительно облуженных торцов медных, алюминиевых или латунных соединительных муфт может осуществляться не только специальными припоями для пайки алюминия (§3-6), но и обычным припоем из 67% свинца и 33% олова с примесью 0,3% сурьмы.
Для предупреждения вытекания пропиточного состава из-под брони кабеля при нагреве алюминиевой оболочки, который может загрязнить облуженную поверхность и снизить качество пайки, в месте отреза брони подматывают шнуровой асбест.
Места припайки алюминиевой оболочки к свинцовой или ей подобной муфте, а также места припайки к алюминиевой оболочке проводников заземления особенно тщательно предохраняются от доступа влаги и последующей коррозии путем надежного многократного покрытия их асфальтовым лаком, горячим битумом и т. п.
Не допускают использование кабелей с алюминиевой оболочкой в качестве заземлителей.
О величине радиусов изгиба кабелей с алюминиевой оболочкой и стойкости последней в отношении коррозии см. § 2-1 и 2-4.


Кабели с алюминиевыми жилами должны применяться наравне с кабелями с медными жилами, за исключением: взрывоопасных помещений категории В-I и Β-Ia и контрольных кабелей (см. сноску на стр. 9). Применение кабелей с алюминиевыми жилами допускается при условии, что все аппараты, приборы и сборки с зажимами изготовлены с контактами, специально предназначенными для непосредственного присоединения алюминиевых жил. Исключение составляют те случаи, когда алюминиевые жилы кабелей оконцованы с помощью напаянных на них медных наконечников.
Способы соединения и оконцевания алюминиевых жил кабелей см. § 4-1.

Кабели в полихлорвиниловой оболочке с резиновой изоляцией

Кабели в полихлорвиниловой оболочке с резиновой изоляцией предназначаются для внутренних, наружных и подземных сетей до 500 В переменного и 1 000 о постоянного тока. Исключением являются взрывоопасные помещения классов B-Ia, В-Iб и В-IIа, где небронированные кабели в полихлорвиниловой оболочке допускаются для открытой прокладки на напряжение не более 250 В по отношению к земле. Они особо рекомендуются для прокладки в следующих случаях:
в средах, агрессивных в отношении коррозии кабелей с металлическими оболочками;
в сырых помещениях — как влагостойкие;
при прокладках по вертикали и под уклон — как лишенные составов, способных к стенанию
Эти кабели могут быть особо рекомендованы и для устройств, требующих гибкости кабеля, негорючести оболочки и устойчивости ее в отношении действия влаги, керосина, минеральных масел, большинства кислот и щелочей, а также и вибрации, за исключением вибрирующих устройств, работающих в зонах с низкой температурой окружающего воздуха (—40° С и ниже).
Эти кабели не допускаются для прокладки в помещениях с температурой выше + 40с С, а для прокладки в воде могут быть допущены только при условии предварительной проверки герметичности оболочки.
Монтаж этих кабелей без защитных покровов должен производиться при температуре не ниже —15°С, а с защитными покровами— три температуре не ниже —7° С.
При открытой прокладке кабелей ВРГ и АВРГ:
избегают мест, где возможно непосредственное действие солнечных лучей на полихлорвиниловую оболочку, или принимают меры к защите оболочки от действия этих лучей;
в тех случаях, когда зарегистрированы неоднократные повреждения кабелей грызунами, прокладывают кабели в зонах, мало доступных грызунам (по потолкам, стенам, конструкциям, а не на уровне пола), или специально защищают кабели от повреждений грызунами (например, сетками, прокладкой в трубах, смазкой кабеля специальными веществами).

Оконцевание кабелей выполняют так же, как и освинцованных кабелей о резиновой и бумажной изоляцией, рассматривая поли- хлорвиниловую оболочку как свинцовую оболочку.
Концевые воронки заполняют массой марки МБМ-1 или МБМ-2 при температуре не выше 130—140° С.
Соединения кабелей, как правило, выполняют одним из указанных,в разделе IV способов.

Кабели с резиновой (из маслостойкой и негорючей резины) оболочкой.

 Неопреновая оболочка кабелей отличается: гибкостью, кислотоупорностью; устойчивостью по отношению к щелочам, маслам и атмосферным условиям; механической прочностью и достаточной термостойкостью. Кабели в резиновой оболочке предназначены для эксплуатации при температуре окружающей среды до —40° С.
К недостаткам оболочки данного вида относится способность ее к дальнейшему легкому расширению при изгибах и полученных ею порезов, хотя бы самой незначительной глубины и длины. Прокладка этих кабелей без предварительного нагрева производится при температуре не ниже —15° С, если отсутствуют защитные покровы, и —7 при их наличии.

Применение кабелей с бумажной и резиновой изоляцией.

Кабели с резиновой изоляцией применяются, как правило, при напряжениях не свыше 3 кВ. Одножильные с полу- проводящими слоями резины по жиле и под свинцовой оболочкой эти кабели изготовляются и применяются в полном диапазоне сечений для напряжения 6 кВ.
Кабели с бумажной изоляцией применяются без ограничений по величине напряжения. В тех случаях, когда это допустимо, предпочтение отдается именно этим кабелям. Они преимущественно применяются также при высокой температуре окружающей среды.
При прокладке кабелей до 1 кВ по вертикали и под уклон предпочтение отдается кабелям с бумагой, предварительно пропитанной битумом.
При напряжениях более 1 кВ до 6 кВ и случаях вертикальной и наклонной прокладок могут быть применены кабели с обедненно-пропитанной изоляцией в общей свинцовой оболочке. При вертикальной и наклонной прокладке в сетях с напряжением 10 кВ могут быть применены кабели с отдельно освинцованными жилами с бумажной изоляцией с обедненной пропиткой или кабели с пропитанной нестекающей массой, а в сетях 35 кВ — кабелям с газовым наполнением.

Применение кабелей с проволочным броневым покровом.

Кабели с проволочной броней применяются для прокладки в условиях, когда в процессе монтажа или эксплуатации они могут подвергаться значительным растягивающим усилиям, например при прокладке: на значительной длине по вертикали в тех случаях, когда тяжение кабелей при монтаже осуществляется за броню или кабели закрепляются для эксплуатации только в одной верхней точке — за броню; в оврагах; на больших уклонах; в оплывающих почвах, подверженных смещениям при оползнях; во вспучивающихся почвах вечной мерзлоты; на подводных пересечениях судоходных водных путей и т. п.  Характер проволочного броневого покрова (плоские или круглые проволоки) определяется величиной ожидаемых растягивающих усилий.

Применение кабелей с ленточной стальной броней.

Кабели с ленточной броней применяются в тех случаях, когда имеется опасность механических повреждений кабелей в процессе монтажа или эксплуатации их, но отсутствуют значительные растягивающие усилия, направленные вдоль по кабелю как в процессе монтажа, так и в процессе эксплуатации.
О прокладке кабелей с ленточной броней по вертикали, в трубах и блоках см. соответственно № 2-15 и 2-16.

Применение освинцованных кабелей.

Применение освинцованных силовых кабелей до 6000 В и освинцованных контрольных кабелей при наличии кабелей с оболочками из заменителей свинца не допускается во всех случаях, за исключением особо оговоренных выше в пп. 1 и 3.
