в) Скобы кабельные
Скобы с нажимным болтом
Скобы предназначаются для закрепления в соответствующих точках кабелей, прокладываемых на конструкциях в горизонтальной или вертикальной плоскости.
Скобы изготовляются из полосовой стали и состоят из обоймы, прижимной дужки и болта.

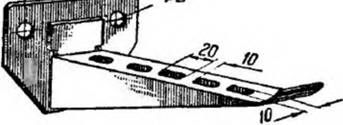

Рис. 2.10. Полка настенная.

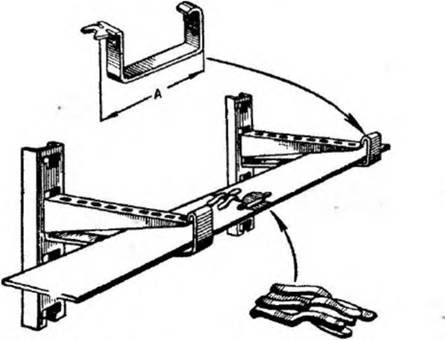

Рис. 2-11. Подвеска перегородок.

Скобы с нажимными болтами

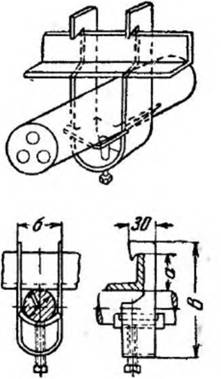

Рис. 2-12. Скобы с нажимными болтами.

Таблица 2-13

Таблица 2-14

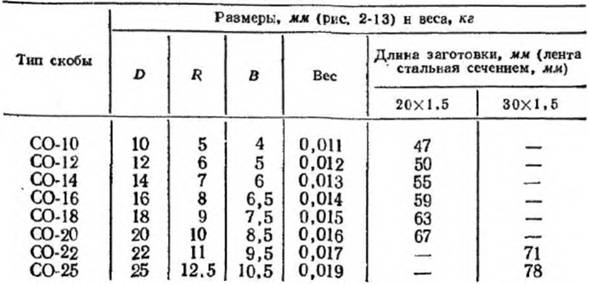

Размеры и веса однолапчатых скоб

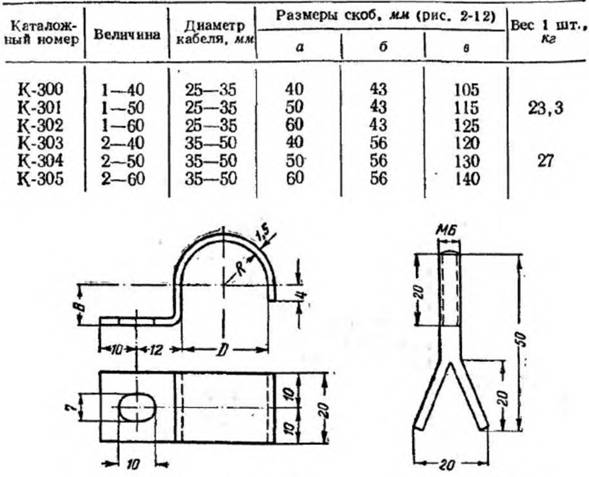

Рис. 2-13. Скоба однолапчатая.                              Рис. 2-14. Стальной штырь для крепления скоб.
Характеристики скоб с нажимным болтом

Скобы однолапчатые

Для крепления скоб применяются: на каменной стене — безвмазочный крепеж (см. ниже) или вместо него — штырь стальной (рис. 2-14) из катанки диаметром 6 мм (вес 1 шт. — 0,011 кг) с
черной гайкой (вес 1 шт. — 0,003 кг) или винт (см. ниже) со спиралью; на конструкциях из металла—болт стальной длиной 20 мм с нарезкой М6 (вес 1 шт.—0,007 кг) и черной гайкой; на дереве — винт по дереву того же диаметра длиной 30 мм (вес 1 шт. — 0,006 кг).
Скобы двухлапчатые

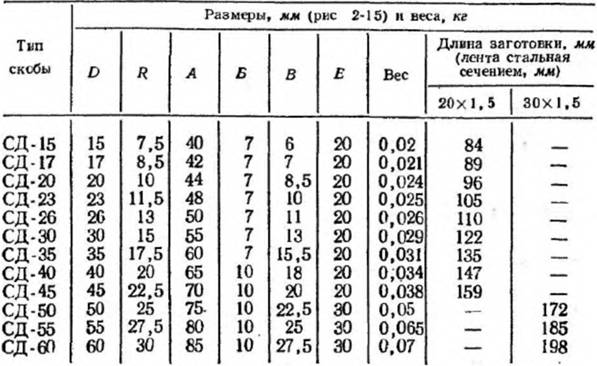

Размеры и веса двух лапчатых скоб

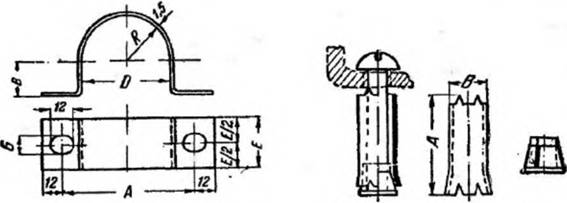

Рис. 2-15. Скоба двухлапчатая.
Рис. 2-16. Закреп с распорной конической гайкой.
Таблица 2-15

Для крепления двухлапчатых скоб применяются: на каменной стене— безвмазочный крепеж (см. ниже), а взамен или штырь стальной по рис. 2-14 для скоб до СД-35— из катанки диаметром 6 мм (вес. 1 шт. — 0,011 кг) и для скоб до СД-80 — из катанки диаметром 8 мм (вес 1 шт.— 0,02 кг) с черной гайкой (вес. 1 шт.— соответственно 0,003 и 0,006 кг) или для скоб до СД-13 винт (см. ниже) со спиралью; на конструкциях из металла — болт стальной длиной 20 мм с нарезкой МО и М8 (соответственно для скоб СД-35 и СД-80 весом 0,007 и 0,002 кг) и черной гайкой; на дереве — винт по дереву диаметром 6 мм, длиной 30 мм (вес 0,006 кг).
