11. ТОКОВЫЕ НАГРУЗКИ НА КАБЕЛИ, ПРОКЛАДЫВАЕМЫЕ В ЗЕМЛЕ, НА ВОЗДУХЕ И В ВОДЕ
(см. примечание 1)

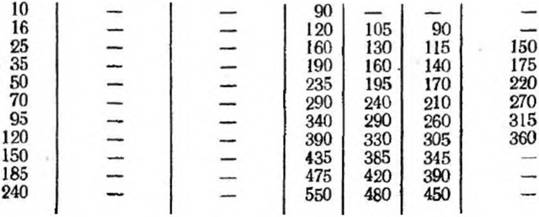

Таблица 1-68
Наибольшие длительно допустимые нагрузки (а) одиночно проложенных кабелей на напряжения др. 10 кВ с медными жилами с нестекающей и маслоканифольной нормально пропитанной изоляцией


Наибольшие длительно допустимые нагрузки (с) одиночно проложенных кабелей на напряжения до 10 кВ с алюминиевыми жилами с нестекающей и маслоканифольной нормально пропитанной изоляцией


Нагрузка кабелей, прокладываемых на открытом воздухе
(см. примечание 5)

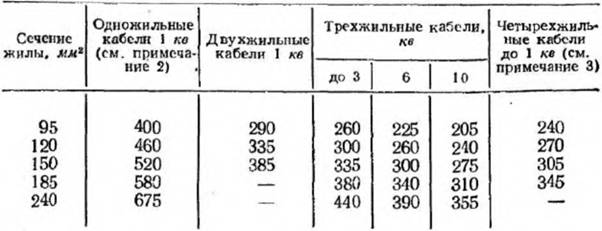

Нагрузка кабелей, прокладываемых в воде
(см. примечание 6)

Таблица 1-70
Наибольшие длительно допустимые нагрузки одиночно проложенных трехжильных кабелей на напряжения 6 к 10 кВ с медными (в числителе) и алюминиевыми (в знаменателе) жилами с обедненно-пропитанной изоляцией (см. примечания 4, 5 и 7)

Таблица 1-71
Наибольшие длительно допустимые нагрузки одиночно проложенных кабелей на напряжения 20 и 35 кВ с отдельно освинцованными медными (в числителе) и алюминиевыми (в знаменателе) жилами с бумажной пропитанной изоляцией
(см. примечания 4—6)

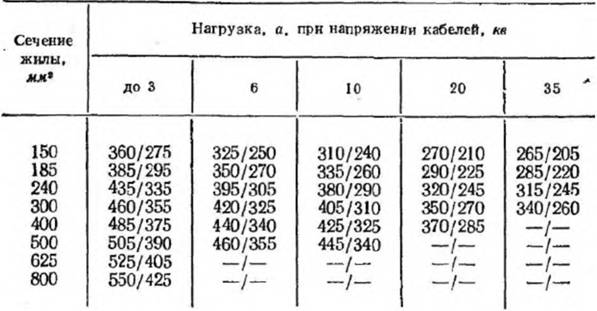

Таблица 1-72
Наибольшие длительно допустимые нагрузки одножильных кабелей с медной (в числителе) и алюминиевой (в знаменателе) жилой с бумажной пропитанной изоляцией, небронированные, прокладываемые в воздухе (см. примечания 5 и 10)


Таблица 1-72
Наибольшие длительно допустимые нагрузки кабелей 1—3 кВ с медными (в числителе) и алюминиевыми (в знаменателе) жилами и резиновой изоляцией (см. примечание 5)

Примечания к табл. 1-68—1-73;
1. Нагрузки соответствуют принятым в Правилах устройства электроустановок (Госэнергоиздат, 1957) с изменениями, внесенными решением Союзглавэнерго № 8Э от 9/V 1960 г.

2. Нагрузки для одножильных кабелей даны для случаев работы их при постоянном токе. При сечениях более 240 мм2 нагрузки на эти кабели равны:


Сечение
жилы,
мм

Для медных жил при прокладке

Для алюминиевых жил при прокладке

в земле

в воздухе

d земле

в воздух

300

1000

720

770

555

403

1 220

800

940

675

500

1 400

1020

1080

785

625

1520

1 180

1 170

910

800

1700

1 400

1310

1080

  1. Нагрузки относятся к кабелям с четвертой жилой уменьшенного сечения, используемой в качестве нулевой, а также для целей заземления.
  2. Нагрузки относятся к кабелям, проложенным на глубине 0,7—1,0 м, непосредственно в почвах с нормальной влажностью и удельным сопротивлением 120 тепловых Ом при температуре на уровне прокладки +15° С (см. ниже).
  3. Для кабелей, проложенных в воздухе, расчетные нагрузки приняты для расстояний в свету между кабелями при прокладке их внутри и вне зданий и в туннелях нс менее 35 мм, а в каналах— не менее 50 мм при любом числе проложенных кабелей и температуре воздуха +25° С. При прокладке в воздухе взаимное тепловое влияние рядом проложенных кабелей не учитывается.
  4. Нагрузки приняты из условий прокладки в воде при температуре + 15° С. Прокладка кабеля с заглублением в грунт дна для пересекаемого водного пространства с целью исключения механического повреждения кабеля должна приравниваться к прокладке во влажной почве, т. е. непосредственно в земле.
  5. Нагрузки на кабели с обедненно-пропитанной изоляцией 1 и 3 кВ должны приниматься по табл. 1-68 и 1-69.
  6. Длительно допустимые нагрузки на одиночные кабели, прокладываемые в земле в трубах без искусственной вентиляции, должны приниматься, как для тех же кабелей, прокладываемых в воздухе При прокладке в земле нескольких кабелей числом до шести в трубах или без труб нагрузки должны быть снижены путем введения коэффициентов, приведенных в табл. 1-74.

При определении длительно допустимых нагрузок в числе рядом лежащих в земле кабелей не учитываются резервные кабели.

Поправочные коэффициенты на число работающих кабелей, лежащих рядом непосредственно в земле или в трубах

Под резервными понимаются нормально работающие недогруженные кабели, при отключении которых возможна передача по оставшимся в работе кабелям всей мощности без перегрузки последних.

  1. При определении допустимых длительных токовых нагрузок на кабели при температурах окружающей среды, отличных от приведенных в примечаниях 4—6, необходимо применять поправочные коэффициенты по табл. 1-76 и 1-76. При этом необходимо учитывать следующие обстоятельства.

Под температурой почвы следует понимать максимальную среднемесячную температуру наиболее жаркого месяца в году на уровне прокладки кабелей в данном районе.
При отсутствии соответствующих данных температура почвы принимается равной +15° С
Под расчетной температурой воздуха следует понимать: вне помещений — наибольшую среднюю суточную температуру для данного района, повторяющуюся не менее 3 раз в год; внутри помещений — наибольшую среднюю суточную температуру помещения в месте прокладки. При отсутствии соответствующих данных следует принимать температуру внутри и вне помещении +25° С.
Кабели, прокладываемые открыто вне зданий, должны быть защищены от действия прямых солнечных лучей.
В тех случаях, когда на трассе имеются различные условия охлаждения кабелей и длина участка с ухудшенными условиями охлаждения не превышает 10 м, сечение кабелей по всей трассе принимают одинаковым и выбирают его по участку с лучшими условиями охлаждения. При этом, по возможности, сокращают длину участков с ухудшенными условиями охлаждения.
Когда на трассе длина участка с ухудшенными условиями охлаждения превышает 10 м, на таком участке либо прокладывают кабели увеличенного сечения (делают вставку кабелями больших сечений), либо принимают сечения кабелей одинаковыми по всей трассе, выбирая их по участку с наихудшими условиями охлаждения.

Поправочные коэффициенты на температуру воздуха

Поправочные коэффициенты на температуру почвы и воды

Таблица 1-76
Таблица 1-75

10.    Токовые нагрузки относятся к работе на переменном токе, при этом свинцовые оболочки соединены между собой и заземлены на обоих концах, число рядом лежащих кабелей 3, расстояние между кабелями в свету не более 125 и не менее 35 мм.

  1. Для лучшего использования пропускной способности проложенной кабельной линии целесообразно определять допустимые длительные нагрузки для каждого сезона года, так как в различные месяцы года температура охлаждающей среды (земля, воздух, вода) имеет различные значения.
