В сертификатах на кабельную продукцию завода-изготовителя указываются электрические характеристики, полученные в результате проведенных испытаний на заводе. Своевременная проверка соответствия этих данных нормативам государственных стандартов необходима для обеспечения качественной работы кабельных линий в эксплуатации.
Государственными стандартами на кабели предусматривается объем этих испытаний. Применительно к ГОСТ 340-59 схема контрольных электрических испытаний силового кабеля приведена в табл. 1-53.

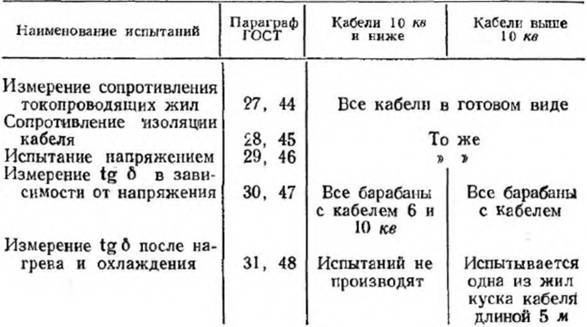

Таблица 1-53
Схемы контрольных электрических испытаний кабеля по ГОСТ 340-59

Сопротивление токопроводящей жилы кабеля постоянному току, пересчитанное на 1 мм2 номинального сечения, 1 км длины и температуру +20° С, не должно быть более 18.4 Ом для медных жил и 31,0 Ом для алюминиевых жил.
Величины активного сопротивления R медных и алюминиевых жил кабеля (при переменном токе, т. е. с учетом увеличения электрического сопротивления от токов Фуко, пропорциональное частоте и площади поперечного сечения кабеля) приведены в табл. 1-54.

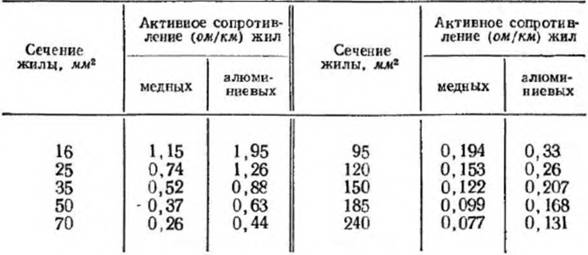

Таблица 1-54
Активные сопротивления медных и алюминиевых жил силовых кабелей

Величины реактивного сопротивления Х1 трехжильных кабелей приведены в табл. 1-55.
Полное сопротивление кабеля
(1-2)
Сопротивление изоляции жил готовых кабелей, пересчитанное на 1 км длины и температуру +20о С, для контрольных кабелей должно быть не менее 50 Мом, а для силовых кабелей приведено в табл. 1 -56.
После изготовления кабели должны быть подвергнуты испытанию напряжением переменного тока частоты 50 Гц, за исключением 6- и 10-кВ кабелей с обедненно-пропитанной изоляцией, которые подвергаются испытанию постоянным током. Контрольные кабели должны выдержать испытание в течение 5 мин напряжением 2 000 В переменного тока частоты 50 Гц между жилами и между каждой жилой и свинцовой оболочкой. Контрольная жила должна выдержать испытание в течение 20 мин напряжением 1,25 кВ переменного тока частоты 50 Гц, приложенным между основной и контрольной жилами. По остальным кабелям величины испытательных напряжений и продолжительность испытаний приведены в табл. 1-57.
Таблица 1-55
Реактивные сопротивления трехжильных кабелей

Таблица 1-56
Минимальные сопротивления бумажной пропитанной изоляции силовых кабелей

В соответствии с ГОСТ 340-59 и 6515-55 на всех выпускаемых строительных длинах кабелей напряжением 6 кВ и выше (кроме кабелей с обедненно-пропитанной изоляцией) должны быть измерены диэлектрические потери1, причем этими ГОСТ нормируются:
а)     Максимально допустимая величина tgδ при измеренном напряжении (табл. 1-58).

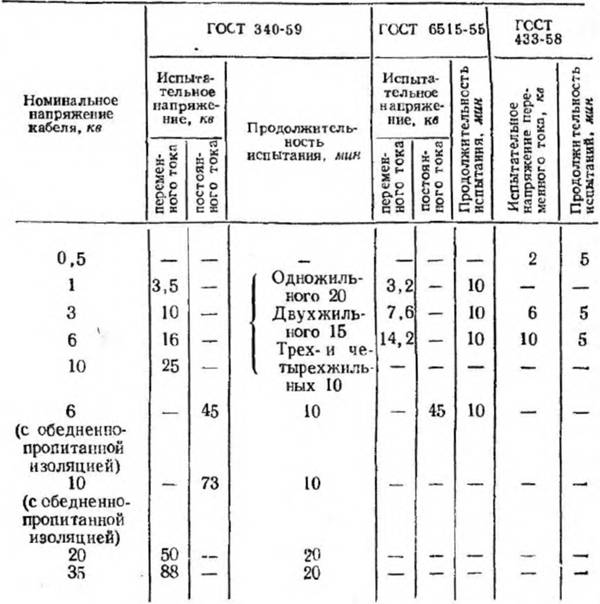

Таблица 1-57
Испытания напряжением силовых кабелей после их изготовления

б)     Максимально допустимое приращение tg δ при изменении напряжения от 0,5 номинального (но не ниже 4 кВ) до измеренного максимального (табл. 1-59).
в)     Максимально допустимая величина диэлектрических потерь н приращение тангенса угла диэлектрических потерь, измеренные до и посте нагрева до 50° С (табл. 1-60).
Как показатель качества кабеля величина емкости не является нормативной.

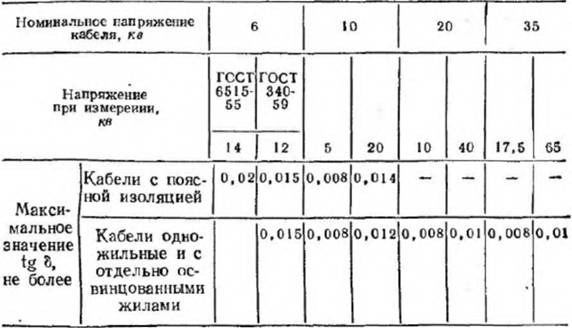

Таблица 1-58
Максимально допустимые значения диэлектрических потерь

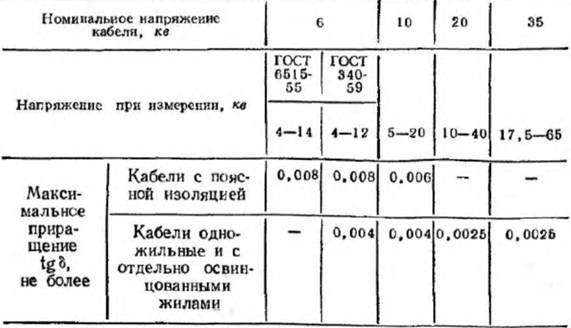

Таблица 1 -59
Максимально допустимые приращения диэлектрических потерь

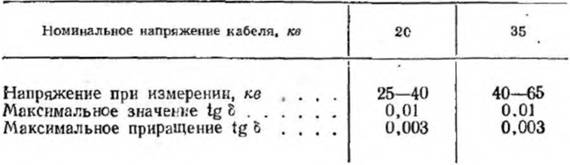

Т а б л и ц a 1-60
Максимально допустимые значения диэлектрических потерь после нагрева и охлаждения

Значение этого показателя приобретается только в условиях монтажа и главным образом эксплуатации кабеля в следующих целях:
1) Определение места повреждения в кабеле емкостным методом и определение потребной мощности при испытании кабеля переменным током. Для этого в табл. 1-61 приведена емкость С одножильных кабелей и одной жилы трехжильных кабелей в бумажной пропитанной изоляции с отдельно освинцованными жилами, а в табл. 1-62 — емкость С одной жилы трехжильного с секторными жилами кабеля в бумажной пропитанной изоляции по отношению к двум другим и металлической оболочке. По данным табл. 162 определяются частичные (т. е. емкость одной жилы относительно какой-либо другой жилы или относительно оболочки) и рабочая емкости кабеля (т. е. емкость трехжильного кабеля при трехфазном токе) из следующих соотношений.

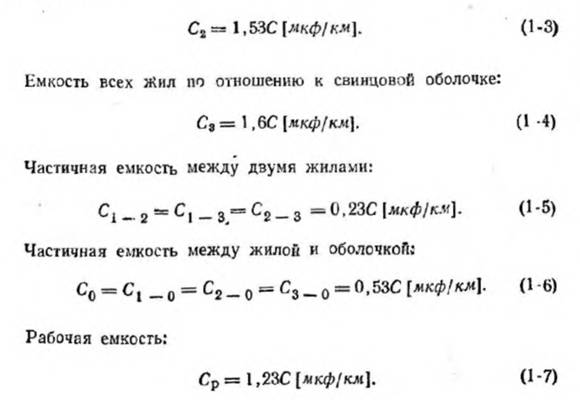

Емкость двух жил С2 по отношению к третьей жиле и свинцовой оболочке:

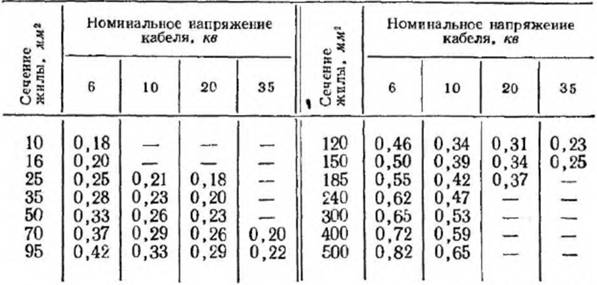

Таблица 1-61

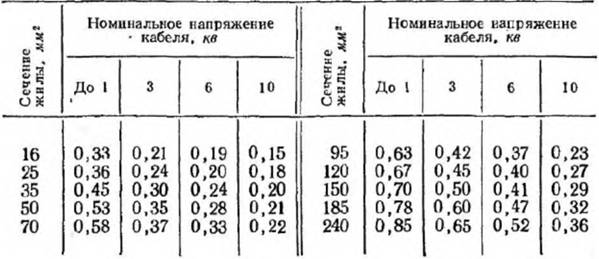

Т а б л и ц а 1-62
Емкости одножильных кабелей и одной жилы трехжильных кабелей с отдельно освинцованными жилами (мкф/км)


Емкости одной жилы трехжильного кабеля с поясной изоляцией по отношению к двум другим и металлической оболочке (мкф/км)


2) Определение величины нарядного τόκε (табл. 1-62) для трехжильных кабелей с поясной изоляцией, обусловливаемого емкостью жил кабеля между собой в рабочем состоянии при трехфазном токе:
(1-8)
где U — номинальное линейное напряжение, в; ω — 2 πf =314 — угловая скорость.
3) Определение емкостного тока замыкания на землю (табл. 1-63).
Для трехжильных кабелей с поясной изоляцией ток, обусловливаемый лишь емкостью кабеля относительно земли:
(1-9)


1 Величину потерь с изоляции характеризуют тангенсом угля, уменьшающим нормальный сдвиг 90° между током и напряжением.

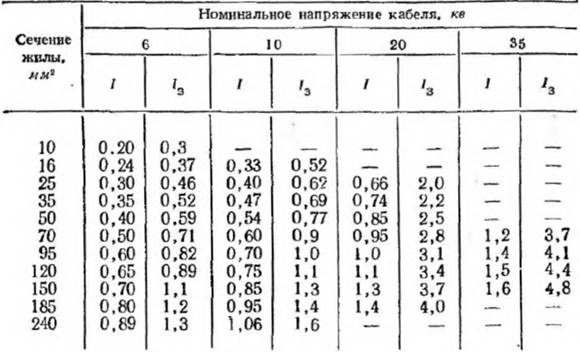

Таблица 1-63

Зарядные токи 1 и емкостные токи замыкания на землю трехжильных кабелей, а/км
