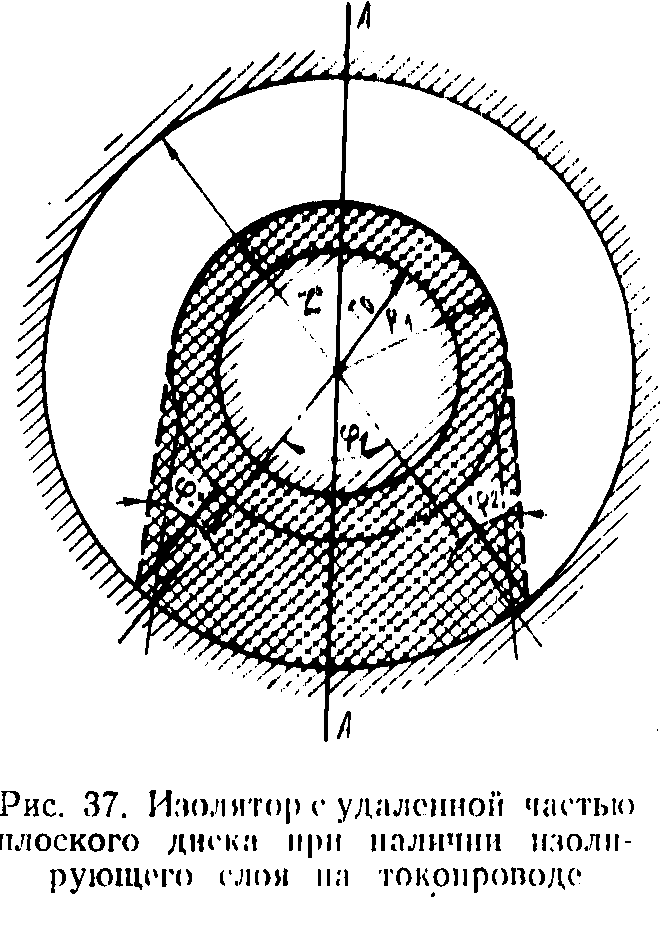

На рис. 37 показан дисковый изолятор, подобный изолятору, изображенному на рис. 22, а, но в котором оставлена лишь часть плоского диска, ограниченного углом фь Удаленная часть плоского диска заменена изолирующими полуцилиндрами, диаметр которых равен толщине плоского диска Я0. Как показали расчеты, при угле ф1=90° зависимость напряженности поля от Ri в плоскости симметрии плоской части диска вдоль линии А — А имеет такую же форму, как и целого плоского диска (например, рис’. 22, б, кривая 5).


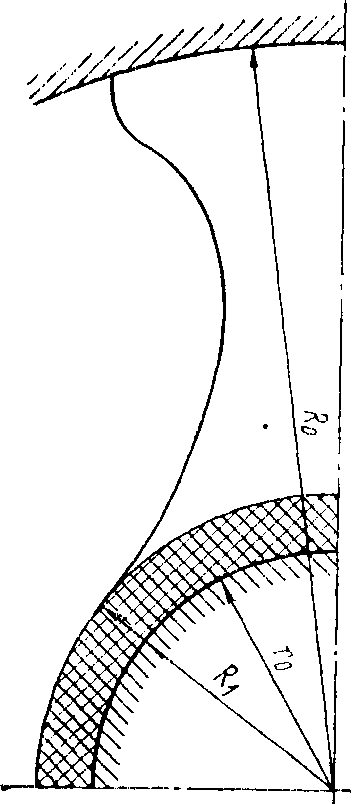

Изолятор КРУЭ-110кВ
Рис. 38. Изолятор КРУЭ-110кВ, изготовляемый ПО «Электроаппарат»
Если определять такую же зависимость вдоль оси полуцилиндрической части изолятора, то напряженность поля у токопровода при Ri = г« будет меньше, чем при Ri 52 R{ (как, например, кривая 2 на риг. 23,6). Это объясняется тем, что для обеспечения оптимальной напряженности поля цилиндрическо го изолятора столбикового типа (рис. 34) его диаметр должен быть больше (0,8r0), чем толщина плоской части изолятора (0,4r0) (рис. 23,6).

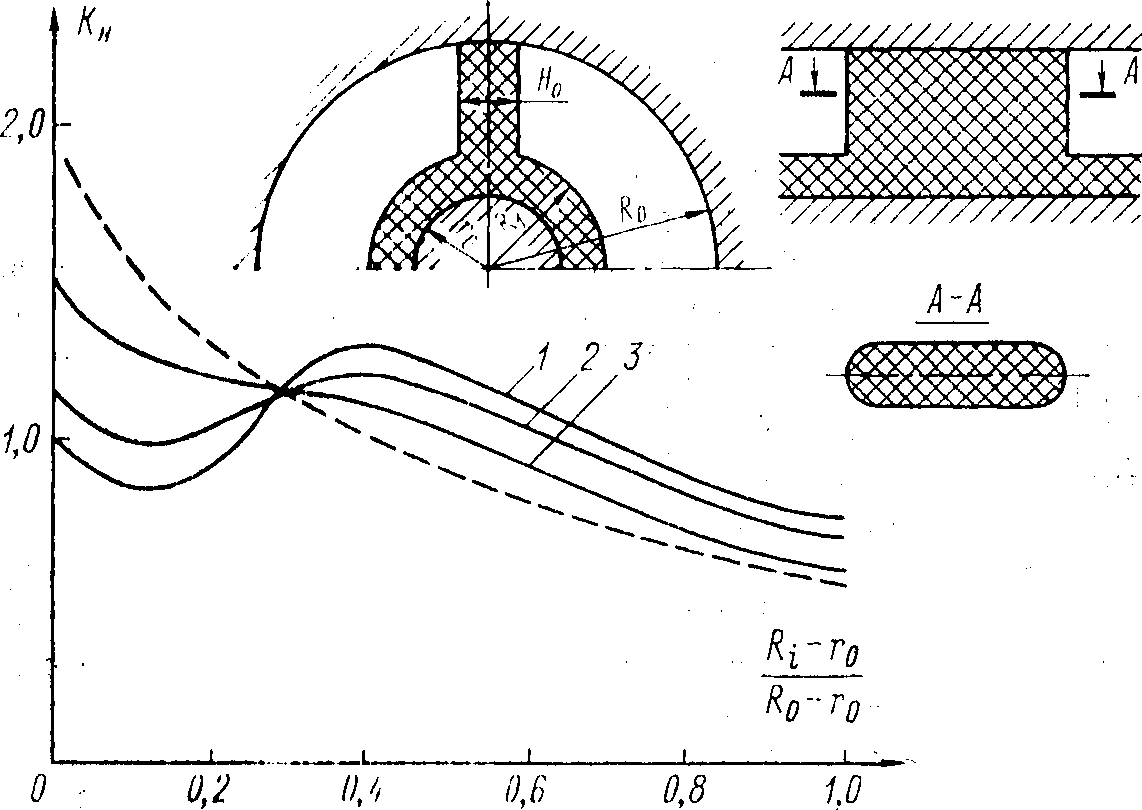

Рис. 39, Зависимости коэффициента К« от Ri в плоскости симметрии опорного изолятора, совпадающей с осью токопровода, при R0lr0 = 3,2, Ri/r0 = 1,6, еТв = 4 и Но/го 0,4 (кривая /), Яо/r0 = 0,6 (кривая 2), Но/r0 = 1,2 (кривая .V); при erB = 1 — штриховая кривая

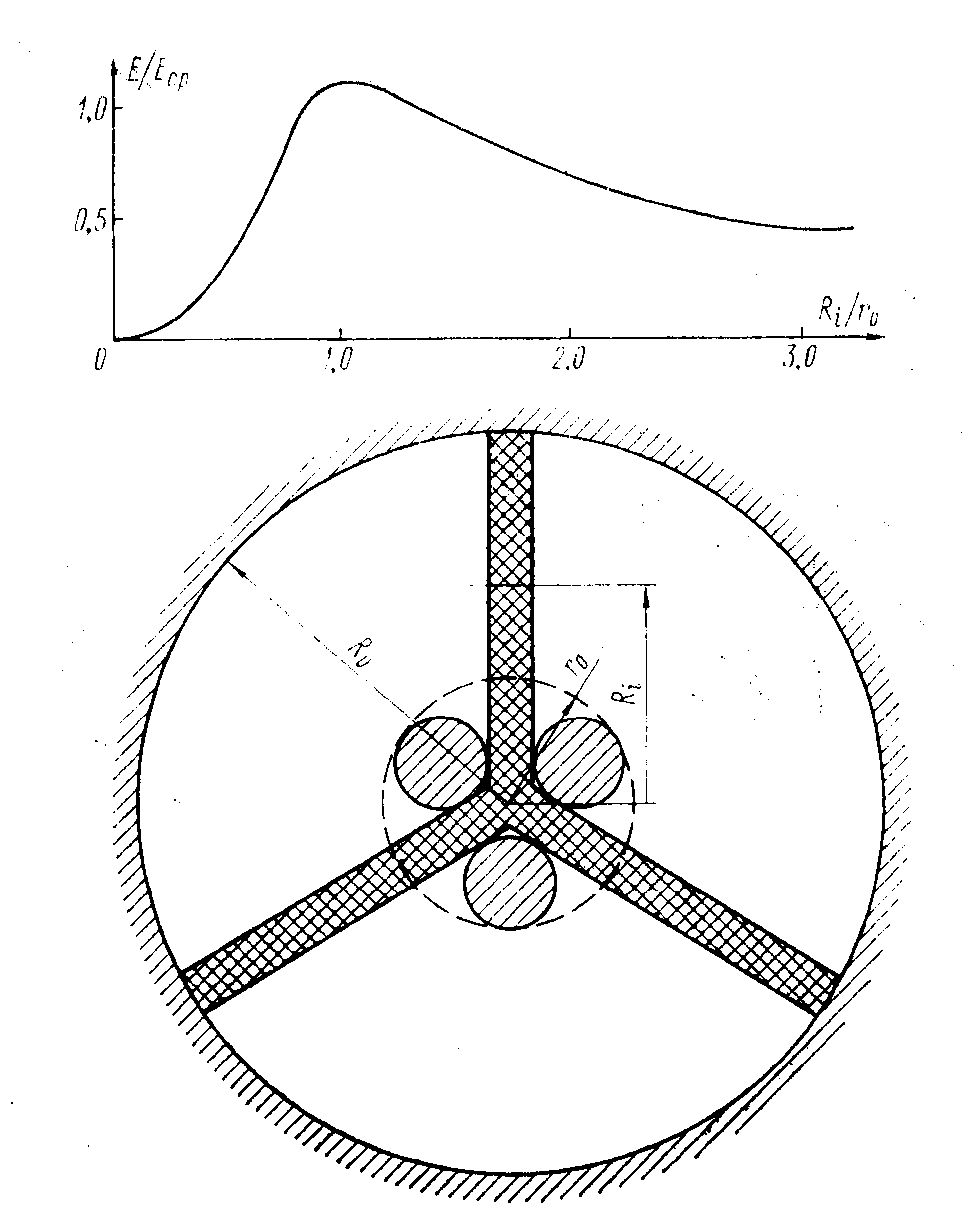

Изолятор для гибких элегазовых кабелей
Рис. 40. Изолятор для гибких элегазовых кабелей

В рассматриваемом случае выравнивание напряженности поля возможно либо увеличением радиуса полуцилиндра до 0,8r0, либо поворотом полуцилиндрической части на некоторый угол [43]. Несколько увеличенный размер изолятора у оболочки (рис. 38) незначительно влияет на зависимость напряженности поля от Ri вблизи оболочки.
Рассмотрим напряженность поля изолятора, плоскость симметрии которого проходит через ось токопровода (рис. 39). Будем считать, что осевой размер изолятора в своей опорной части (сечение А—А) имеет величину, превышающую межэлектродное расстояние. Как показали расчеты, при толщине изолирующего цилиндра, равной 0,6r0, оптимальная толщина плоской опорной части изолятора составляет 0,6r0. Это значение оказывается почти в полтора раза больше, чем для плоской части изолятора (рис. 23, б) и почти равно толщине цилиндрической опорной части изолятора (рис. 33,6). Плоская часть изолятора, плоскость симметрии которого совпадает с осью симметрии токопровода.

Средняя напряженность поля в описанной конструкции примерно на .40% ниже, чем напряженность при традиционном исполнении внутреннего электрода.
