Совпадение осей вращения изолятора и токопровода может быть и в том случае, когда коаксиальные электроды оканчиваются полусферами (рис. 31), а между ними устанавливается изолятор, ось которого совпадает с продолжением оси коаксиальных цилиндров. Применение такого изолятора возможно при механическом управлении подвижным электродом разъединителя КРУЭ со стороны заземленного корпуса.

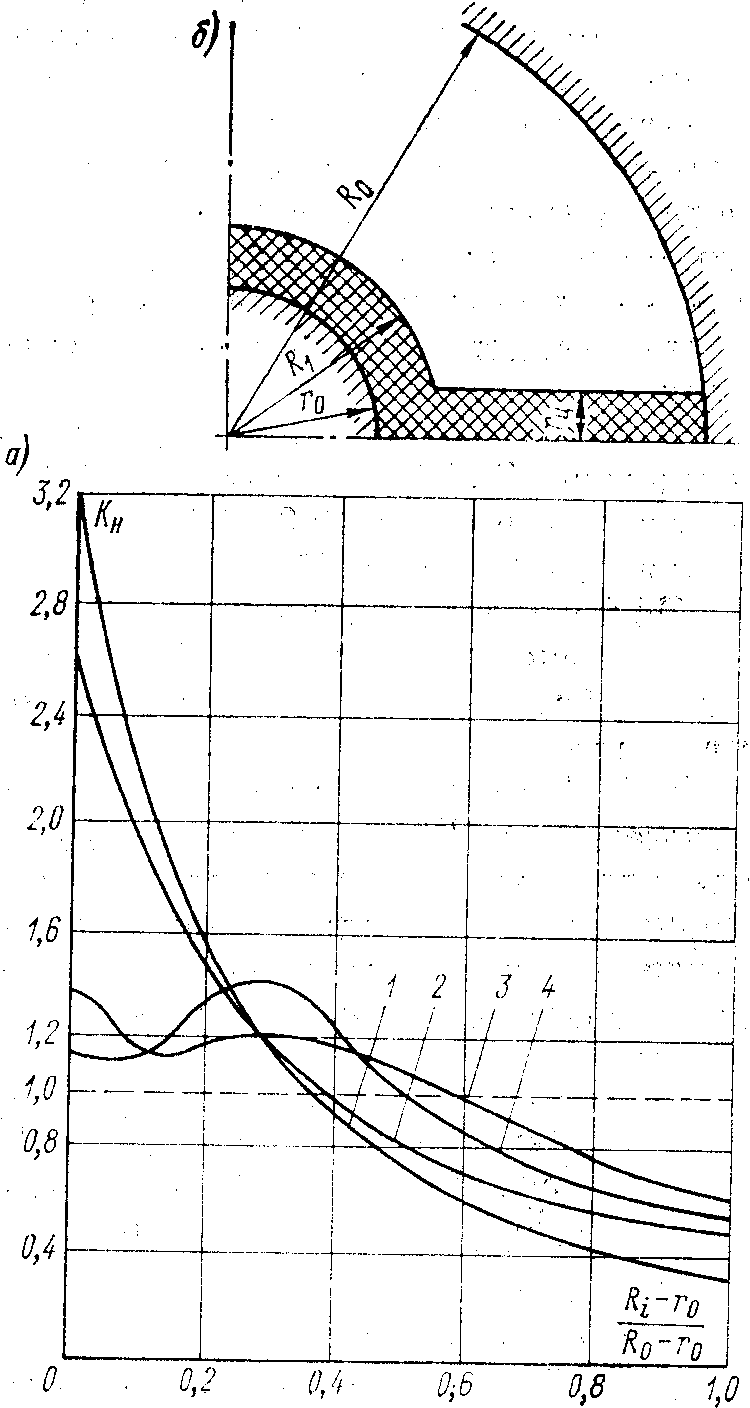

Рис. 31. Зависимости коэффициента Кя от расстояния Ri (а) по оси изолирующего цилиндрического изолятора (б) при еТв — 4 1 — без изолятора;
1 — с изолирующим цилиндром, но без изолирующего слоя на высоковольтном электроде (Я,—г„, гц= 0,3 го); 3 — с изолирующим цилиндром и изолирующим слоем на электроде; 4 — то же, что для кривой 3, но при е«—8

Особенностью таких изоляторов является более резкое изменение напряженности вдоль оси вращения изолятора между полусферами, чем изменение напряженности в коаксиальных цилиндрах. Для того чтобы сравнить эффективность влияния формы изолятора на выравнивание напряженности поля внутри изолятора, примем соотношение R0/r0=3,2.
Как показали расчеты, до введения изолятора в промежуток между полусферами соотношение
En/Ecp — S,2 (кривая /, рис. 31, а), т. е. существенно выше, чем для коаксиальных электродов. При введении изолирующего цилиндра радиус гц которого равен 0,3r0, а толщина полусферического изолирующего слоя Ri — r0 = 0,4r0, соотношение Ет/ЕСр снижается до 1,4. Этот пример показывает, что введение изолирующего цилиндра с изолирующим слоем R\—r0 на высоковольтном электроде существенно снижает напряженность поля промежутка как между коаксиальными, так и полусферическими электродами.
