КОНСТРУКТИВНОЕ ВЫПОЛНЕНИЕ ЭЛЕМЕНТОВ ГОРОДСКИХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ

В настоящее время выработаны установившиеся принципы выполнения элементов электрических сетей городов и поселков. Воздушные линии напряжением 110(35) кВ и выше выполняют, как правило, двухцепными с размещением линий в закрепленных на территории города коридорах, в основном за пределами селитебных территорий.
Для крупных городов при необходимости прокладки линий электропередачи напряжением 110 кВ и выше в пределах селитебной территории рекомендуется использовать маслонаполненные кабельные линии, а также кабельные линии с пластмассовой изоляцией. Прокладка кабельных линий напряжением 110 кВ и выше производится в разделительных полосах проезжей части улиц. Допускается прокладка кабельных линий в существующих районах под проезжей частью улиц или в специальной канализации и в коллекторах совместно с другими подземными коммуникациями с учетом действующих требований к такого рода сооружениям.
Подстанции глубокого ввода напряжением 110 кВ и выше с трансформаторами мощностью 25 000 кВ • А и более, а также пункты перехода ВЛ в кабельные указанного напряжения, размещаемые на селитебной территории, предусматривают закрытого типа.

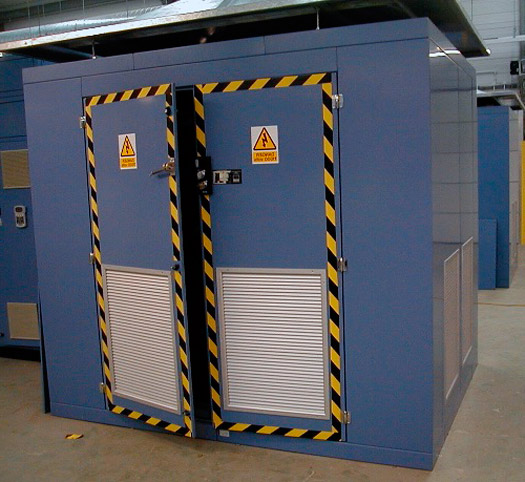

комплектная трансформаторная подстанция

Расстояние от подстанции напряжением 110(35) кВ и выше до жилых и общественных зданий принимают с учетом обеспечения действующих нормативов на допустимый уровень шума на границе жилых районов. От подстанций, размещаемых на территории промышленных предприятий и предназначенных также для электроснабжения района города, предусматриваются коридоры для прокладки кабельных линий и самостоятельные проезды к их территории. На территории города на подходах к подстанциям и переходным пунктам напряжением 110(35) кВ также устраиваются технические коридоры и полосы для ввода и вывода воздушных и кабельных линий.
Электрические сети напряжением до 20 кВ включительно на селитебной территории городов, поселков, в районах застройки зданиями высотой 4 этажа и выше, как правило, выполняют кабельными, в районе застройки зданиями до 3 этажей — воздушными. В последнем случае провода воздушных линий напряжением до 1 кВ должны, как правило, располагаться на общих опорах с проводами наружного освещения. Для воздушных линий применяют железобетонные или деревянные опоры.
В распределительных сетях напряжением 10(6) —20 кВ сечение кабелей с алюминиевыми жилами при прокладке в траншеях принимают не менее 35 мм2. Распределительные сети 10(6) —20 кВ предусматривают с учетом изменений сечений кабелей вдоль линий, но при этом на каждой линии допускается не более трех разных сечений. Кабели прокладывают непосредственно в земле, в траншеях. При наличии технико-экономических обоснований допускается прокладка кабелей напряжением 0,4 — 20 кВ в каналах, блоках, коллекторах и туннелях, а транзитных кабелей 0,4 кВ также в подвалах и технических подпольях жилых и общественных зданий.
Кабельные линии от ЦП до РП в земле, как правило, прокладывают по разным трассам. В виде исключения допускается прокладка по общей трассе, но в разных траншеях. При переходе через дороги с усовершенствованными покрытиями для замены кабелей без вскрытия дорожных покрытий предусматривают прокладку в одной траншее с кабелями резервных труб (без резервных отрезков кабеля) с плотно закрытыми устьями отверстий (при числе кабелей до трех — одной трубы, а при числе кабелей больше трех — двух труб).
Подстанции ТП, РП, а также опоры для воздушных линий всех напряжений должны быть, как правило, типовыми. Наряду с кирпичными, панельными, блочными и другими
ТП рекомендуется применять КТПН заводского изготовления; в районах с воздушными сетями применяют мачтовые ТП.
