ГЛАВА ПЯТНАДЦАТАЯ
ПОДСОБНО-ПРОИЗВОДСТВЕННЫЕ И ВСПОМОГАТЕЛЬНЫЕ ЗДАНИЯ
И СООРУЖЕНИЯ ТЭС

1. ОБЪЕДИНЕННЫЙ ВСПОМОГАТЕЛЬНЫЙ КОРПУС (ОВК|
На современных тепловых электростанциях значительная часть зданий подсобно-производственного и вспомогательного назначения сблокирована в объединенном вспомогательном корпусе. К таким зданиям, ранее сооружавшимся отдельно стоящими, относятся центральные ремонтные мастерские, материальный склад, химводоочистка и служебный корпус.
Объединенный вспомогательный корпус состоит из трех основных объемов: а) одноэтажной производственной части; б) четырехэтажной части, в которой размещены лабораторные, служебные и бытовые помещения; в) наружных сооружений химводоочистки.
К четырехэтажной части ОВК примыкает переходной мостик, связывающий ОВК с главным корпусом.

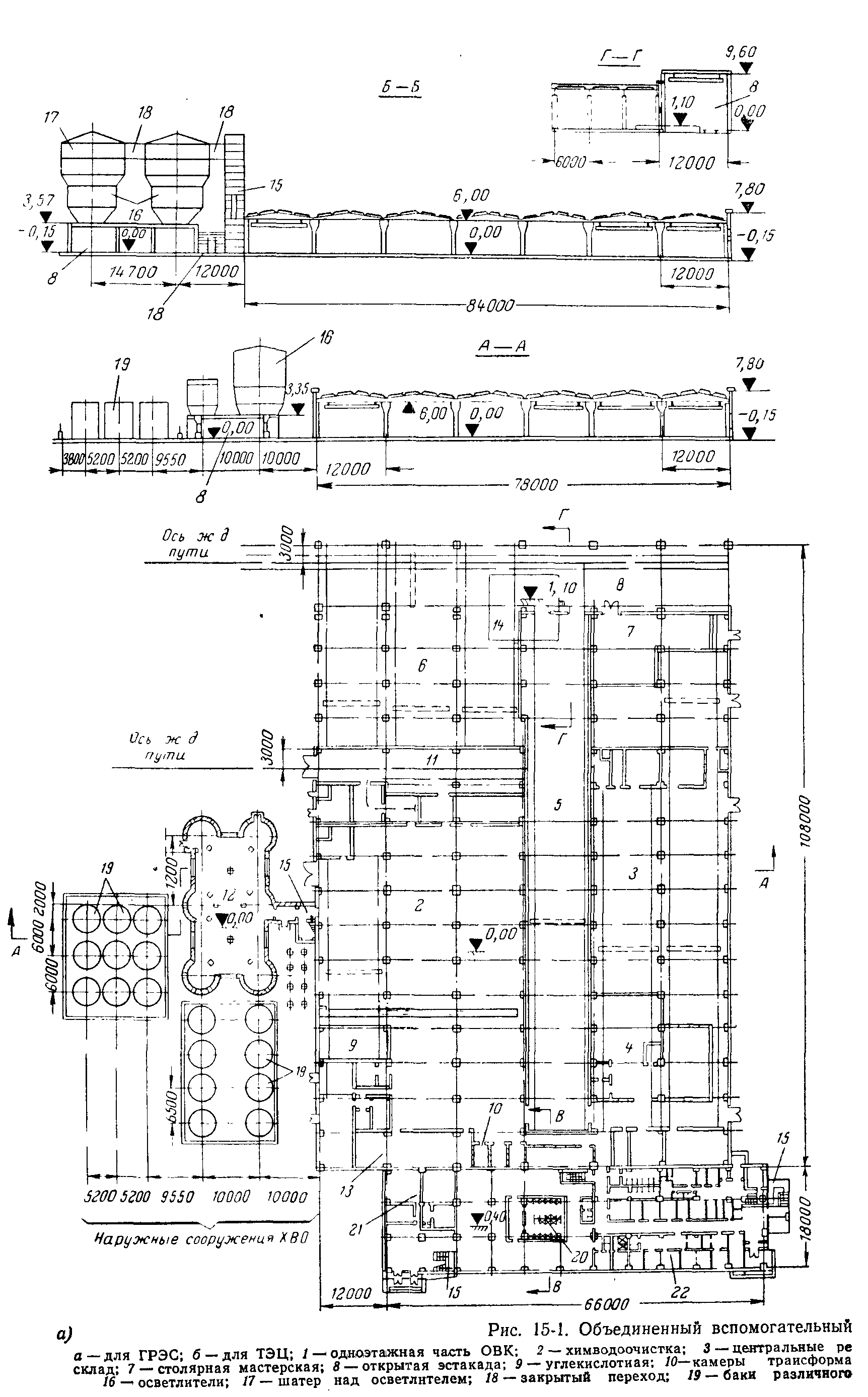

Одноэтажная часть здания ОВК для ГРЭС выполняется прямоугольной в плане с размерами в осях колонн 72x108 м. Здание состоит из шести 12-метровых пролетов с шагом колонн 6 м. Высота помещения от пола до низа кровельных балок принята равной 6 м (рис. 15-1,а).
В двух пролетах здания размещаются центральные ремонтные мастерские, состоящие из механического, кузнечно-термического, сварочного и электроремонтного отделений. В этих же пролетах расположены столярная мастерская, а также различные кладовые и служебные помещения при мастерских. Столярная мастерская с кладовой отделена от других помещений капитальными стенами, выполняющими роль противопожарных преград.
Помещение закрытого материального склада расположено в 12-метровом пролете между химводоочисткой и центральными ремонтными мастерскими. Открытый прирельсовый материальный склад расположен под навесом. В торце здания сооружена открытая эстакада, предназначенная для разгрузки железнодорожных вагонов. Под эстакадой имеется рампа высотой 1,1 м, предназначенная для разгрузки крытых вагонов. Второй железнодорожный путь введен в склад химводоочистки.
Кроме названных основных помещений, в одноэтажной части здания размещены углекислотная, помещение трансформаторов, распределительное устройство собственного расхода и ряд других помещений.
Большинство производственных и складских помещений оборудовано транспортными устройствами:кран-балками грузоподъемностью 5 Г и тельферами.
Все бытовые помещения и санитарные устройства, необходимые для обслуживания персонала, занятого в одноэтажной части здания, размещены в служебном корпусе в четырехэтажной части здания.
В отличие от ОВК по проекту ГРЭС-2400 выпуска 1960 г., решенной в сборном железобетоне с шагом колонн 12 м (с применением изделий по номенклатуре Теплоэлектропроекта), строительные конструкции ОВК, разработанного в универсальном проекте (рис. 15-1), приняты до общесоюзной номенклатуре.
Каркас одноэтажной части здания выполнен в виде шестипролетной рамы, состоящей из железобетонных колон сечением 40X40 см и шарнирно соединенных с ними двускатных предварительно напряженных кровельных балок длиной 12 м. Здание в продольном направлении состоит из двух температурных блоков и отделено температурным швом от четырехэтажной части.
Кровельное бесчердачное покрытые с внутренними водостоками выполняется из крупнопанельных предварительно напряженных плит размером 1,5x6 м. В плитах покрытия устанавливаются дефлекторы.
Наружные стены здания выполняются из армопенобетонных или керамзитобетонных панелей, а внутренние перегородки — из железобетонных плоских плит толщиной 7 см. Исключение составляют внутренние стены, отделяющие столярную мастерскую от остальных помещений здания, эти стены из противопожарных соображений выполняются из панелей, применяемых для наружных стен.
Остекление здания ленточное с деревянными оконными переплетами.
Открытая эстакада для разгрузки вагонов и крановые пути различного назначения выполнены металлическими из прокатных профилей.
Для возможности осуществления нулевого цикла при строительстве здания фундаменты колонн приняты с повышенным стаканом. Фундаменты под насосы и фильтры химводоочистки выполнены сборными из сплошных фундаментных плит, уложенных по щебеночной подготовке. В сборном железобетоне выполняются также кабельные и технологические каналы.
Подземное хозяйство склада химических реагентов (резервуары и ямы) выполнено из монолитного железобетона. Наружная гидроизоляция резервуаров выполнена из холодной асфальтовой мастики, а внутренние поверхности бетона защищены покрытием из перхлорвинилового лака. Днище и стены резервуаров имеют футеровку из кислотоупорного кирпича и оклеиваются хлориновой тканью по кислотоупорной шпаклевке.
Одноэтажная часть ОВК для ТЭЦ отличается от одноэтажной части ОВК для ГРЭС планировкой и номенклатурой помещений.
Теплоэлектроцентрали расходуют большое количество химически очищенной воды на выработку пара и горячей воды, направляемых потребителям. В связи с этим химводоочистка на ТЭЦ имеет значительно большие размеры, чем на ГРЭС, и занимает пять 12-метровых пролетов одноэтажной части ОВК (рис. 15-1,б), а закрытый и открытый материальные склады и склад реагентов для химводоочистки выделены в отдельное здание — прирельсовый материальный склад.
В конструктивном отношении одноэтажная часть ОВК для ТЭЦ и ГРЭС решаются одинаково.

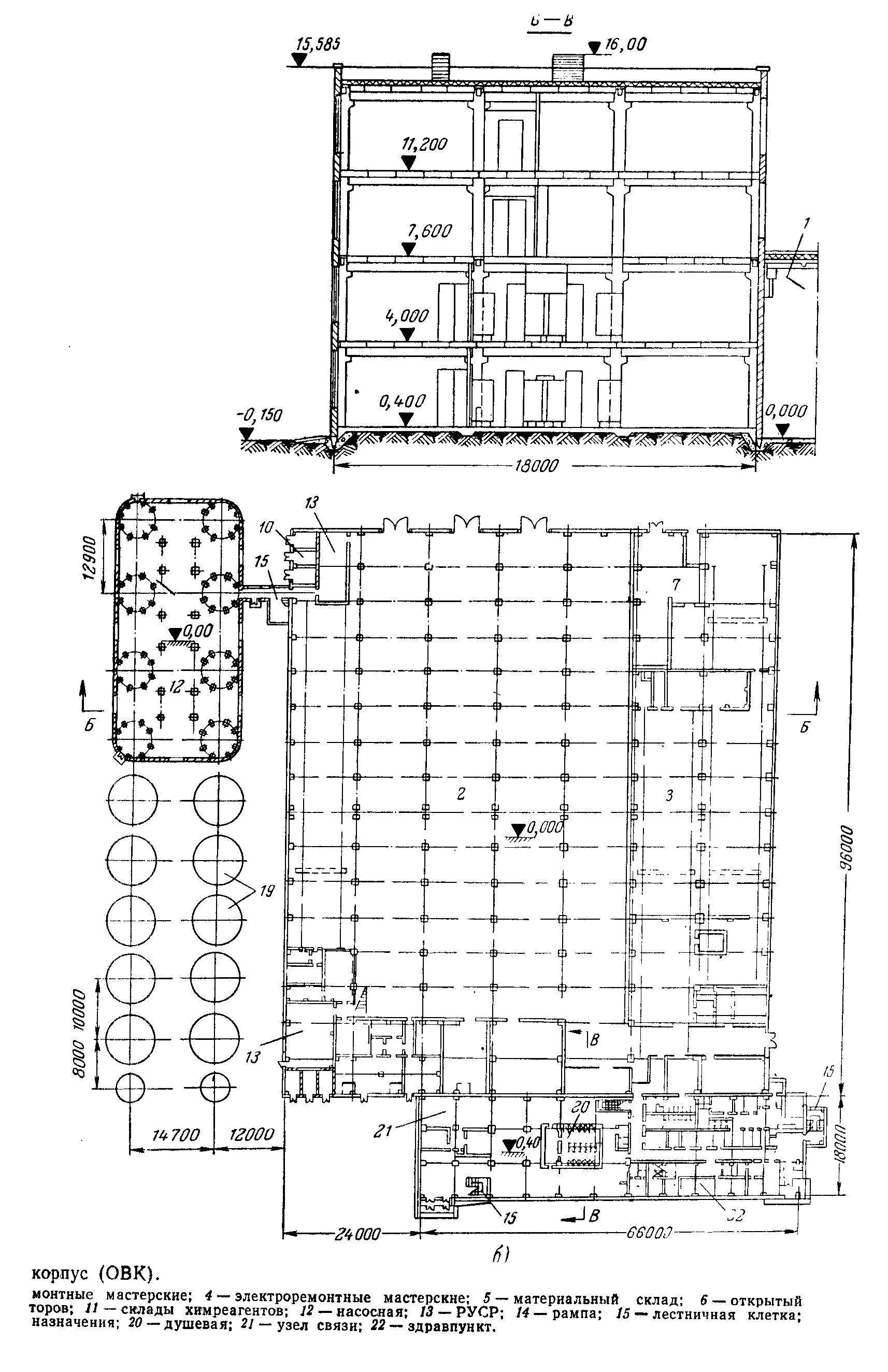

Четырехэтажная часть здания — служебный корпус — имеет размеры в плане 66Х18 м и сетку колонн 6Х6 м. Высота этажа 3,6 м (вместо 3,3 м по нормам) принята в целях использования для каркаса ОВК типовых секций многоэтажных промышленных зданий, утвержденных Госстроем СССР.

Кроме того, высота этажа 3,6 м позволяет применить для четырехэтажной части здания приставную лестничную клетку и стеновые панели по номенклатуре Теплоэлектропроекта, используемые при сооружении других зданий тепловой электростанции.
Набор служебных помещений, а также штаты работающих на крупных ГРЭС и на ТЭЦ практически мало отличаются друг от друга, в связи с чем служебные корпуса для ГРЭС и ТЭЦ выполняются одинаковыми.
На первом этаже служебного корпуса размещен вестибюль главного входа с лестницей, узел связи, женские бытовые помещения, здравпункт и подсобные помещения столовой.
На втором этаже размещены мужские бытовые помещения, а также торговые и производственные помещения столовой.
На третьем этаже размещены административно-конторские помещения.
Четвертый этаж отведен под лаборатории, вентиляционные камеры и подсобные помещения.
К боковой лестнице между третьим и четвертым этажами примыкает переходной мост в главный корпус.
Для всех работающих, относящихся к различным категориям по роду производственных процессов, предусмотрены гардеробные с закрытым способом хранения одежды.
Уличная и домашняя одежда, а также рабочая одежда хранятся в одинарных и двойных гардеробных шкафах размерами соответственно 250x500 и 350X550 мм. Шкафы выполняются в виде блоков, состоящих из трех или четырех шкафов, и устанавливаются в мужских и женских гардеробных зального типа. При этом в одной части зала размещены шкафы для уличной и домашней одежды, а в другой — шкафы для уличной и рабочей одежды. Душевые, умывальные и другие бытовые помещения устраиваются в соответствии с санитарными нормами. Предусмотрены также помещения для сушки и обеспыливания рабочей одежды.
Каркас здания в поперечном направлении решен в виде трехпролетной (6 + 6+6=18 м) четырехэтажной рамы с высотой этажа 3,6 м. В продольном направлении каркас представляет собой многопролетную двухэтажную раму, образованную колоннами, установленными с шагом 6 м и распорками в уровне перекрытий над вторым и четвертым этажами.
Жесткость каркаса в поперечном и продольном направлениях обеспечивается рамными стыками ригелей и распорок с колоннами. Стыки осуществляются путем ванной сварки арматурных выпусков из колонн с верхней арматурой ригелей и балок. Нижняя опорная часть ригелей и балок соединяется с колоннами с помощью сварки закладных деталей с последующей обетонировкой стыка бетоном марки 300. Стык колонн между собой выполняется с помощью стальной центрирующей прокладки и последующей сварки выпусков арматуры.
Перекрытия с целью улучшения интерьеров выполняются из плоского пустотного настила толщиной 220 мм. Плиты междуэтажных перекрытий укладываются на консольные выступы ригелей с последующей заделкой швов цементным раствором.
В местах пропуска через перекрытия вентиляционных шахт и коробов, шахт лифтов и канализационных стояков участки перекрытий выполняются монолитными.
Стеновое ограждение выполняется из армопенобетонных или керамзитобетонных панелей. Крепление панелей наружных стен осуществляется с помощью сварки закладных деталей.
Для улучшения интерьера вентиляционные короба размещены в пределах подвесных потолков и встроенных шкафов. Приточные и вытяжные вентиляционные камеры выделены в отдельные помещения.
Фундаменты стаканного типа под колонны выполняются с повышенным стаканом, благодаря чему обеспечивается возможность выполнения строительных работ по надземной части здания после окончания работ нулевого цикла.
Наружные сооружения химводоочистки (ХВО) состоят в основном из помещения насосного хозяйства и наземных емкостей различного назначения:          осветлителей, баков
нейтрализации, баков реагентов, баков химочищенной воды и пр.
Одноэтажное помещение для насосного хозяйства высотой 5,3 м находится под баками осветлителей и нейтрализации. Насосная соединена с одноэтажной частью ОВД закрытым переходом через лестничную клетку, имеющую выходы наружу и в шатер над осветлителями. Кровля помещения насосной плоская, с наружным водостоком и имеет проемы в местах опирания баков на кольцевые фундаменты.
Несущие конструкции кровли выполнены из металлических балок, опирающихся на наружные кирпичные стены насосной и внутренние железобетонные стойки. По балкам уложены ребристые кровельные панели, утеплитель и гидроизоляция.
Фундаменты под осветлители состоят из кольцевой монолитной железобетонной фундаментной плиты, на которую по окружности устанавливаются сборные железобетонные фундаменты стаканного типа. На сборные колонны, защемленные в фундаменты, опирается
верхняя монолитная кольцевая плита, служащая опорой под бак.
Фундаменты под насосы выполняются из монолитного бетона. Кирпичные стены насосной опираются на рандбалки, уложенные на обрез фундаментов осветлителей или на опоры из бетонных блоков.
Для отепления зоны обслуживания осветлителей над ними создается шатер из утепленных минеральным войлоком асбестоцементных щитов, прикрепленных к металлическому каркасу. Элементы каркаса шатра крепятся к стальному резервуару осветлителя с помощью электросварки.
Стальные баки реагентов устанавливаются на уплотненную песчаную подушку толщиной 1,0 м, огороженную стенкой из бетонных блоков. Вокруг баков выполняется отмостка шириной 0,8 м.
