Особенности новейших угольных энергоблоков ТЭС
Разработка ПГУ с КСД

Высокоэффективное природоохранное оборудование.

 Энергоблоки ТЭС бухты Татибана для очистки дымовых газов и уменьшения выбросов в атмосферу оборудованы установками каталитического селективного восстановления оксидов азота, газо-газовыми плотными теплообменниками, электрофильтрами, работающими при температуре газов 90°С и мокроизвестняковыми установками очистки газов от оксидов серы с получением гипса. Последовательность расположения газоочистных устройств показана на рис. 6. По договоренности с местной администрацией содержание оксидов серы в отходящих дымовых газах не должно превышать 50 млн-1, оксидов азота 45 млн-1 и золы 10 мг/м3 в нормальных условиях. В действительности достигнуты вдвое меньшие выбросы.
В апреле 2001 г. начал работать энергоблок № 1 ТЭС Синьисого, на котором впервые для электростанций Японии установлена очистка дымовых газов от оксидов серы сухим методом с использованием активированного угля. Она будет работать вместе с установкой селективной каталитической очистки газов от оксидов азота и электрофильтром. При такой системе очистки содержание в дымовых газах оксидов серы уменьшится до 20 млн -1, азота - до 20 млн -1 и оксидов золы - до 10 мг/м3 в нормальных условиях.

Расположение газоочистных устройств на блоках ТЭС бухты Татибана

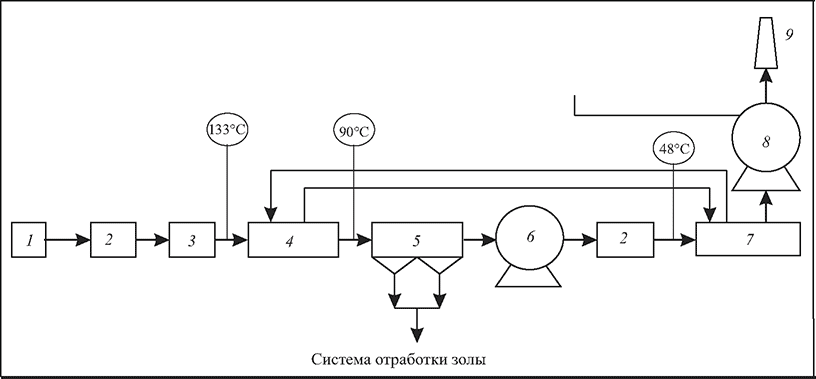

Рис. 6. Расположение газоочистных устройств на блоках ТЭС бухты Татибана:
1 - котел; 2 - очистка от оксидов азота; 3 - воздухоподогреватель; 4 - газо-газовый теплообменник (охлаждение); 5 - электрофильтр; 6 - дымосос; 7 - газо-газовый теплообменник (подогрев); 8 - вспомогательный вентилятор; 9 - дымовая труба

Сопоставление  ПГУ с КСД

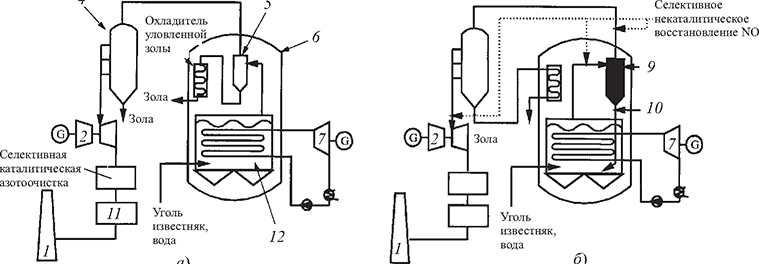

Рис. 7. Сопоставление традиционной ПГУ с КСД (о, фаза 1) с ПГУ с ЦКСД (б, фаза 2):1 - дымовая труба; 2 - газовая турбина; 3 - генератор 14,8 МВт; 4 - керамический трубчатый фильтр (CTF) х 2; 5 - первичный циклон (х7); 6 - наружный корпус; 7 - паровая турбина; 8 - генератор 56,2 МВт; 9 - циклон циркуляции золы (х2); 10 - вертикальная труба (х2); 11 - экономайзер; 12 - котел

Установка очистки от оксидов серы активированным углем также способна удалять оксиды азота и их содержание будет таким же, как в дымовых газах ТЭС, работающих на природном газе.

Оборудование для разгрузки, транспортировки и хранения угля.

При постройке ТЭС бухты Татибана важной задачей было сокращение площади участков хранения и транспортировки угля и обеспечение эксплуатационных удобств, технологичности ремонта и экологичности. С учетом этих требований сооружены бункеры, использованы высокопроизводительные разгрузчики угля, для подачи части угля применены пневмотранспортеры с наибольшей в мире производительностью и вертикальные конвейеры.

Расположение щита управления.

Для уменьшения трудоемкости, улучшения организованности работ и условий труда щит управления, с которого централизованно управляют практически всем оборудованием, размещен не в котлотурбинном цехе, а в отдельном административном корпусе.
Управляющие операции осуществляются не с помощью тумблеров, а компьютерной мышью с отображениями на шести 100-дюймовых (2,54 м) экранах.

Гармония с природой.

ТЭС бухты Татибана построена на берегу островка, расположенного в бухте Татибана. Берег насыпан грунтом, вырытым из того же островка. ТЭС окружена зеленью и морем. Ее сооружения соответственно окрашены и расположены так, чтобы они вписались в пейзаж.
